迪普马 DS3-TB/11N-D24K1 电磁换向阀｜工业液压系统可靠方向控制元件
在现代工业液压系统当中，电磁换向阀作为油路方向切换的核心执行元件，元件的稳定性、适配性、环境适应能力，直接决定整套液压设备运行品质。迪普马 DUPLOMATIC 源自意大利，隶属于大金集团，DS3 系列是行业内应用广泛的 6 通径直动式板式电磁换向阀，DS3-TB/11N-D24K1作为该系列下单线圈弹簧复位的主流型号，广泛配套机床、塑料机械、自动化产线、压力设备等各类液压装备，为液压油缸、液压马达提供油路换向控制，兼顾标准化安装、稳定工作性能与便捷维护特性，是工业液压领域通用性很强的方向控制阀产品。
一、型号完整解析，读懂 DS3-TB/11N-D24K1 配置含义
完整型号每一段字符，对应阀门结构、阀芯机能、密封材质、供电规格、电气接口，选型与备件替换时可快速识别配置：
DS3：代表产品系列，ISO4401?03 标准 6 通径板式安装电磁换向阀，直动式结构；
TB：阀芯机能代码，单 B 侧电磁铁驱动，二位外部位置弹簧复位结构，单线圈设计，电磁铁得电切换阀芯工作位，电磁铁失电依靠内部弹簧自动复位回到初始位置；
11：内部系列版本，阀体整体外形、安装接口尺寸保持统一，不同版本之间可以兼容互换底板；
N：密封材质，NBR 丁腈橡胶密封，适配矿物型液压油，为标准配置；如果介质为磷酸酯等特殊介质，可选用 V 代码 FPM 氟橡胶密封版本；
D24：供电规格，DC 直流 24V 供电，是工业自动化设备最常用供电电压；
K1：电气接口类型，采用 EN 175301?803（旧标准 DIN43650）标准插头，为行业通用的液压阀连接器形式，连接器需单独采购。
该型号为单电磁铁二位四通弹簧复位结构，无额外防腐镀层、无特殊手动操作附件，属于标准基础版本，用户可根据现场工况，追加手动操作机构、锌镍防腐镀层等定制选项。
二、产品结构与工作原理
DS3-TB/11N-D24K1 属于直动式湿式电磁铁板式电磁换向阀，整体由铸铁阀体、滑阀阀芯、弹簧复位机构、湿式电磁铁线圈组件组成，采用底板板式安装，直接固定在集成油路块之上。
阀体采用高强度铸铁材质，阀体内部铸造宽大的内部流道，降低介质流动过程当中的压力损失，提升液压系统整体效率。电磁铁为湿式结构，衔铁浸泡在液压油介质内部运动，运动过程无机械磨损，油液同时起到散热作用，改善线圈长时间连续工作的散热条件，线圈借助锁紧环固定在电磁铁套管上，线圈可以 360° 旋转，能够适配设备内部狭小、多角度的布线空间，方便现场接线布局。
工作逻辑：电磁铁线圈未得电状态，阀芯受复位弹簧作用力保持初始位置，油路维持初始通断关系；当 DC24V 线圈得电，电磁力推动阀芯克服弹簧力移动，切换各油口连通关系，实现执行机构动作切换；当线圈断电，弹簧推力将阀芯推回原始位置，油路回到初始状态，执行机构随之复位。阀本体集成标准手动应急推钮，设备断电检修调试场景，可手动按压推钮推动阀芯，完成临时油路换向，方便设备调试与故障排查。
阀门包含 P 压力油口、A/B 工作油口、T 回油口，符合 ISO4401?03 国际安装接口，市面上绝大多数同规格油路块可以直接适配，具备良好的互换性，设备改造、备件替换阶段，能够降低油路块改造成本。
三、核心技术参数与工况适配
该型号性能参数均以 50℃、矿物液压油粘度 36cSt 条件下测试获取，实际使用性能会随油液粘度、系统压力、流量发生变化。
安装方式：板式底板安装，ISO4401?03（CETOP03）标准接口；
工作压力：P、A、B 工作油口最高 350bar，T 回油口允许最高 210bar；
允许最大流量：100L/min；
介质：适配 ISO6743?4 标准 HL、HM 矿物液压油；
油液粘度适用区间：10?400cSt，系统推荐工作粘度 25cSt；
油液温度：?20℃～+80℃；环境工作温度?20℃～+50℃；
油液清洁度：建议满足 ISO4406:1999 20/18/15 等级；
电气参数：DC24V 直流供电，线圈功率约 31W，电压允许波动 ±10% 额定电压，持续 100% 占空比工作，最大通断频次 18000 次每小时；
防护等级：搭配 K1 标准连接器正确装配后，防护等级 IP65；
重量：单电磁铁阀体约 1.4?1.5kg；
换向时间：直流电磁铁通电换向 25?75ms，断电弹簧复位 15?25ms。
工况提示：当油液温度长期超过 80℃，会加速液压油与密封件老化，需要做好系统冷却；油液粘度过高或者过低，会改变阀门换向响应时间，影响动作稳定性；油液过滤不达标，杂质进入阀芯配合间隙，容易造成阀芯卡滞故障。
四、产品核心优势
1、标准化接口，通用性强
遵循 ISO4401?03 国际通用安装标准，市面上主流品牌 6 通径电磁换向阀油路块可以直接兼容，设备升级、备件替换无需重新加工油路板，缩短项目调试周期，降低改造成本。阀体尺寸紧凑，适合安装空间有限的液压站、集成液压模组。
2、湿式电磁铁结构，工作寿命表现良好
湿式电磁铁衔铁浸没在液压油中运动，不存在干摩擦磨损，油液带走线圈工作热量，支持长时间连续通电工作；线圈部件独立模块化设计，出现线圈损坏故障，无需拆卸整个阀体，直接更换线圈组件，维护便捷。线圈支持多角度旋转，适配设备内部复杂布线空间。
3、流道设计优化，压力损失可控
阀体内部大截面流道设计，在系统流量提升的时候，控制压力损失，减少系统无用功耗，降低液压系统发热，对于连续运转的工业设备，有助于改善整机能耗表现。不同阀芯机能对应不同压损曲线，可结合实际流量需求选型。
4、完善的配置拓展能力
标准版本自带内置手动应急操作按钮；同时可以选配多种手动操作附件，包括保护罩式手动操作、手柄式、旋钮式、按压旋转式等；针对腐蚀、潮湿环境，可升级 W7 锌镍镀层版本，提升盐雾耐受能力；还可选择软换向版本，实现执行机构平缓启停；也可选用 DEUTSCH 接头、UL 认证线圈等特殊配置，满足出口设备、恶劣工况的差异化需求。
5、电气方案灵活
标准 DC24V 版本，适配绝大多数工业 PLC 控制系统；借助带内置整流桥的连接器，该直流阀也可接入交流电源，拓展现场供电适配场景。
五、典型行业应用场景
DS3-TB/11N-D24K1 单弹簧复位电磁换向阀，适合需要通电执行动作、断电自动复位的液压回路，广泛应用于各类工业装备：
机床行业：液压夹具夹紧松开回路、刀具锁紧机构、辅助油缸动作控制。通电实现夹具夹紧，断电弹簧复位自动松夹，适配机床安全逻辑需求。
塑料机械：挤出机辅助油缸、注塑机抽芯、顶出机构辅助动作，断电自动复位，保障设备操作安全。
压力与锻压设备：小型液压压力机辅助油缸、折弯机辅助定位机构，完成短行程往复动作控制。
自动化与包装设备：自动化流水线液压执行单元、包装机械压紧机构，配合 PLC 程序实现自动化循环动作。
建材、环保设备：砖机辅助油缸、垃圾处理液压站、各类通用液压工作站，完成油路方向切换。
试验设备：各类液压试验台辅助回路，实现执行机构往复动作切换。
选型使用时需要注意，TB 阀芯为单电磁铁二位阀，适合短循环动作，不适合需要阀芯长时间保持在换向位置的工况，该类场景建议选用双电磁铁带机械定位的阀芯方案。
六、安装、调试与维护要点
安装基面要求：阀体安装底板平面度、表面粗糙度需要满足技术图纸要求，若安装平面精度不足，阀体与底板结合面容易出现外泄漏；阀体弹簧复位版本允许任意安装姿态；
紧固扭矩：阀体固定 M5 螺栓拧紧扭矩控制在 5Nm，线圈锁紧环扭矩 5±0.5Nm，避免扭矩过大损坏螺纹，扭矩不足造成渗漏；
密封件管理：底板安装配套 4 只 O 型圈，装配时检查密封圈完好无损伤；长期使用后出现结合面漏油，优先检查 O 型圈老化，原厂提供成套密封维修包；
电气接线：K1 连接器务必锁紧到位，保证 IP 防护等级；直流线圈建议配套吸收二极管，抑制线圈断电产生反向电压，保护控制系统输出点位；
调试操作：首次调试可以使用自带手动推钮，确认油路动作逻辑正确，再接入电控信号；
日常维护：定期监控液压油清洁度，按时更换滤芯与液压油；油液污染是阀芯卡滞的主要诱因；出现动作卡顿，优先排查油液杂质，不建议频繁拆解阀体阀芯组件。
七、选型拓展说明
DS3 系列拥有丰富阀芯机能，除 TB 单电磁铁弹簧复位，还有双电磁铁三位弹簧对中、机械定位、不同中位机能等大量阀芯可选；密封分为 NBR 普通矿物油版本与 V 型 FPM 氟橡胶适配特殊介质；电气可选多种交直流电压，多种接头形式；针对户外、高盐雾环境，可选用 W7 锌镍镀层，提升防腐能力；需要平缓换向冲击，可选用软换向版本；面向北美出口项目，可选用 UL 认证线圈型号。
如果现场工况流量接近阀门最大流量，需要核对样本工作极限曲线，确认压力?流量工况点落在允许工作区间，避免超工况运行带来动作不稳定。
结语
DS3-TB/11N-D24K1 作为迪普马 DS3 系列的标准单线圈电磁换向阀，凭借标准化安装、湿式电磁铁稳定结构、完善拓展配置，在通用工业液压领域拥有广泛的应用基础。对于设备制造商与设备维护端，该型号兼顾性能、通用性和可维护性，能够适配绝大多数通电动作断电复位的液压换向回路。实际项目选型时，结合系统压力、实际流量、介质类型、环境条件，完整核对参数，充分发挥阀门的工作性能，保障整套液压系统长期稳定运行。
本文内容基于公开产品及网络数据，实际选型请以技术手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?

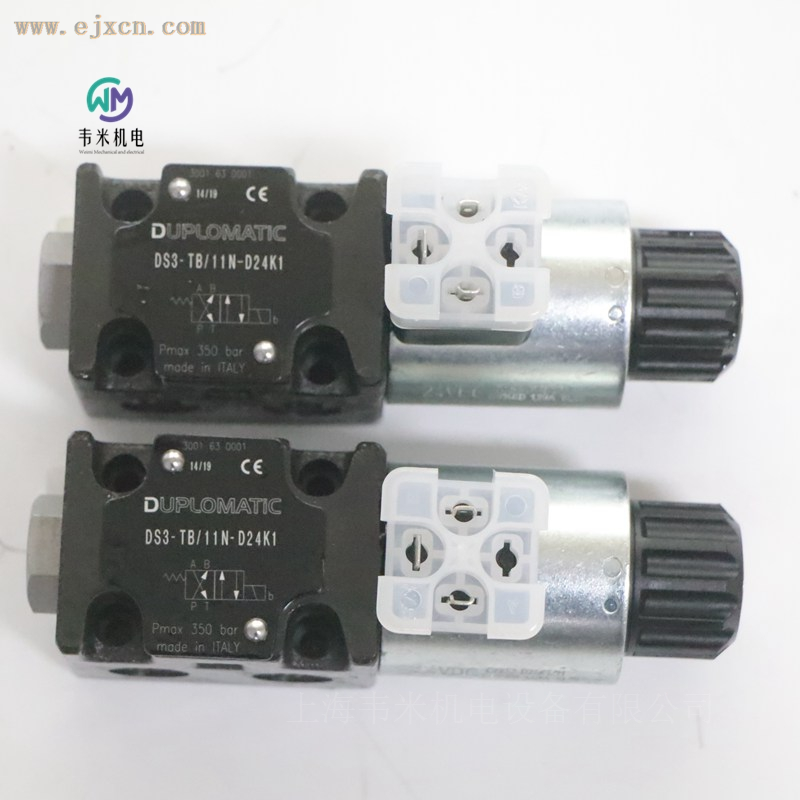

迪普马电磁阀DS3-TB/11N-D24K1
