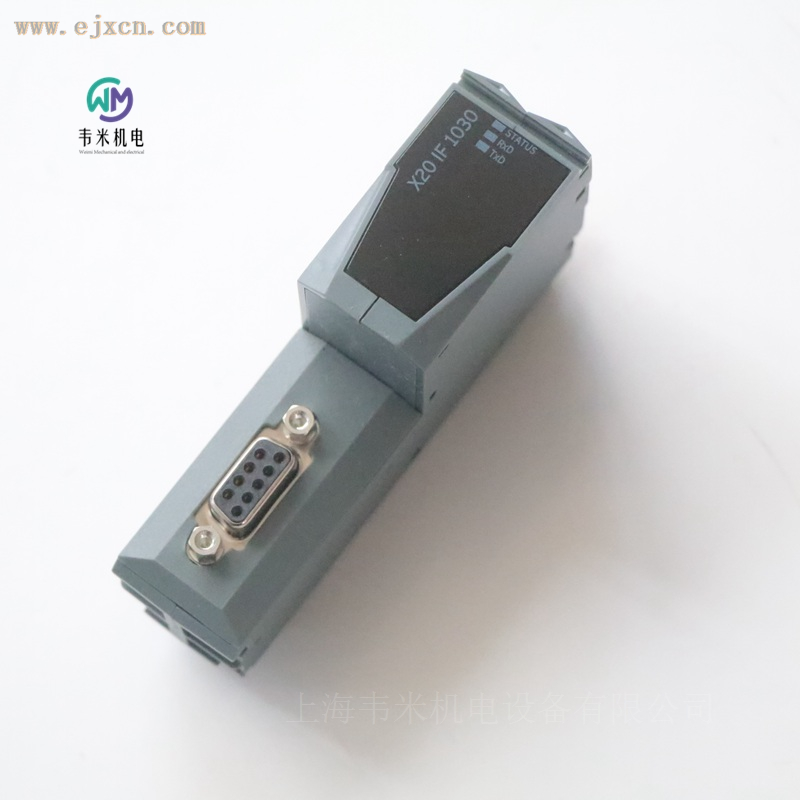

贝加莱通信接口模块X20IF1030，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！
贝加莱 X20IF1030 串口通信接口模块｜工业串行总线扩展解决方案
在工业自动化项目落地过程中，大量存量设备、传感器、仪表、变频器依然沿用 RS485/RS422 串行通信接口。如何实现新一代控制系统与传统串口设备的稳定对接，完成数据采集、指令交互，是设备改造、产线升级、分布式控制系统搭建中经常遇到的现实问题。贝加莱 X20IF1030 作为 X20 I/O 系统体系下的专用串口接口模块，面向工业现场串行通信需求开发，为 X20 系列控制器提供标准化 RS422/RS485 通信扩展能力，打通控制器与各类串口外设的数据链路，广泛应用于机械设备、包装、水处理、物流、橡塑机械等多个自动化行业。本文从产品定位、硬件规格、核心特性、软件配置、典型行业应用、安装调试要点等维度，对 X20IF1030 做完整介绍。
一、产品定位：X20 控制系统的串行通信扩展单元
贝加莱 X20 是一套模块化分布式 I/O 控制系统，硬件采用切片式模块化结构，CPU 模块、数字量模块、模拟量模块、通信接口模块可以自由组合，按需搭建系统规模，从小型单机设备到大型分布式工厂控制系统均可适配。X20IF1030 属于 X20 家族的通信接口模块，不承担逻辑 I/O 采集功能，核心作用是扩展一路独立的 RS422/RS485 串行通信通道，接入 X20 背板总线，由 Automation Studio 统一进行配置、编程与诊断管理。
很多原生 X20 控制器本体不自带 RS485 硬件串口，当项目需要对接 Modbus?RTU 仪表、变频器、编码器、称重装置、第三方串口外设时，就需要配置 X20IF1030 来补齐串口通信能力。该模块支持硬件层面 RS422 全双工、RS485 半双工两种模式切换，既可以点对点高速双向通信，也可以构建多节点总线网络，适配点对点、一主多从总线等多种拓扑结构，兼顾新设备配套与老旧设备改造场景，保护用户原有设备投资，减少外设替换带来的改造成本。
同系列接口模块中，X20IF1020 提供 RS232 接口，X20IF1030 面向差分信号 RS422/485，差分传输模式相比 RS232 在抗干扰能力、通信距离、节点挂载数量上具备明显优势，更契合工业控制柜内外的长距离设备互联场景。
二、核心硬件技术规格
X20IF1030 硬件参数遵循贝加莱官方硬件手册，各项指标适配工业现场复杂工况，关键参数如下：
通信接口：1 路软件可配置 RS422/RS485 接口，9 针 D?SUB 母头连接器；
通信速率：最高 115.2 kbit/s，支持串口常用标准波特率向下兼容；
通信距离：RS485 模式下最大通信距离可达 1200 米（低波特率条件）；
硬件控制器：兼容 16C550 标准 UART，收发方向各配置 16 字节 FIFO 缓冲区，缓解短帧密集收发场景下的数据丢包风险；
电气隔离：控制器背板总线与外部 RS422/RS485 接口之间实现电气隔离，隔离设计可以阻隔现场侧共模电压、干扰脉冲向 PLC 主控回路传导；
终端电阻：终端电阻为外置配置，需要搭配配套 T 型连接器 0G1000.00?090 实现总线终端匹配；
功耗：典型工作功耗约 0.42W；
状态指示：面板配置 STATUS、RxD、TxD 三路 LED 指示灯，分别反馈模块运行状态、数据接收、数据发送状态，调试阶段便于直观判断通信链路工作状态；
防护等级：IP20，适用于控制柜内部安装使用；
工作环境温度：水平安装?25℃~+60℃；垂直安装?25℃~+50℃；存储温度?40℃~+85℃；
湿度条件：运行环境 5?95% 无凝露；
安装方式：标准 DIN 导轨卡扣式安装，可水平、垂直两种方式装配；海拔 2000 米以内无降额限制，海拔超过 2000 米需要按照每升高 100 米环境温度降低 0.5℃做降额使用；
认证资质：满足 CE、UL 等工业设备相关认证要求，满足常规工业项目合规准入条件。
模块采用切片式紧凑结构，和其他 X20 I/O 模块尺寸统一，直接卡接在 X20 背板总线基座上，无需额外接线接入内部系统总线，扩展串口时只需要增加对应模块，不需要改动原有控制器硬件架构。
三、产品核心技术特点
3.1 电气隔离设计，提升复杂工况通信稳定性
工业现场变频器、电机、接触器启停会产生大量电磁干扰，不同设备接地电位不一致会形成共模电压，普通串口通信容易出现乱码、丢帧、通信中断等问题。X20IF1030 将 PLC 背板逻辑侧和外部串口总线做电气隔离，切断干扰传导路径，一方面降低外部线路干扰影响控制器内部运行，另一方面，外部串口线路出现异常过压时，可以减少故障蔓延至主控单元的风险，提升整套控制系统运行稳健程度，在电机设备密集、接地条件不理想的车间环境，隔离功能可以有效降低串口通信故障概率。
3.2 RS422/RS485 模式软件灵活切换，适配多种拓扑
硬件通道支持 RS422 全双工与 RS485 半双工，模式全部在 Automation Studio 软件中完成配置，不需要改动硬件跳线。RS422 全双工适合点对点双向高速通信场景，例如对接高精度称重仪表、编码器、专用检测仪器；RS485 半双工适合构建一主多从总线网络，一条总线下挂载多台变频器、多台现场仪表，减少布线线缆数量，降低项目布线施工成本。
FIFO 收发缓冲区可以缓存一定数量数据，减轻 CPU 频繁响应串口中断的负担，在短报文高频交互场景下，改善数据处理效率，减少因为 CPU 任务负载波动带来的数据异常。
3.3 统一软件平台，简化开发调试维护
X20IF1030 完全依托 Automation Studio 一体化工程平台完成硬件组态、参数设置、程序编写、在线诊断。硬件树中直接添加模块即可完成硬件映射，波特率、校验位、数据位、停止位、通信模式全部在软件界面配置。支持 Modbus?RTU 主站、从站，也支持用户自定义自由串口协议，用户可以根据设备协议文档编写报文收发逻辑，对接部分非标准串口第三方设备。
模块自带丰富诊断信息，除面板 LED 直观显示收发状态，系统内部可以读取通信统计信息，包含报文收发计数、错误帧统计等数据。调试人员不需要额外外接串口分析仪，就可以在工程软件内查看链路运行情况，定位接线问题、波特率不匹配、从站设备故障等问题，缩短现场调试排错时间，降低后期设备运维难度。
3.4 模块化扩展，系统迭代升级灵活
X20 系统硬件采用切片式架构，当项目后期需要增加串口通信点位时，可以直接在背板总线上新增 X20IF1030 模块，每个模块提供一路独立串口通道，各个串口通道之间相互独立，互不干扰。单机设备可以配置单块模块完成串口对接，大型分布式系统可以配置多块模块分别对接不同区域串口设备，实现通信链路分组隔离，某一路串口总线出现故障，不会影响其他串口通道工作。
对于设备改造项目，原有设备保留 RS485 仪表、变频器不需要全部替换，通过 X20IF1030 接入全新 X20 控制系统，实现旧设备功能复用，控制项目改造成本。
3.5 宽幅环境适应性，适配多类工业现场
工作温度区间覆盖?25℃低温到 60℃高温，满足北方低温厂房、设备柜内部高温等工况，水平、垂直两种 DIN 导轨安装方式，适配不同控制柜布局设计。湿度适应 5?95% 无凝露环境，适合水处理车间、食品加工车间这类湿度偏高的控制柜内部环境。需要注意产品防护等级 IP20，不可直接暴露在水雾、粉尘环境，必须安装于防护控制柜内部使用。
四、典型行业应用场景
4.1 包装与食品机械设备
包装机械、灌装设备、制药装盒设备中，大量喷码机、称重传感器、变频器、温控仪表采用 RS485/RS422 接口。X20 控制器搭配 X20IF1030，通过 RS485 总线组网连接多台变频器完成电机调速控制，RS422 点对点连接称重设备、喷码装置，读取重量数据、下发打印指令。食品包装生产线设备点位分散，串口总线可以实现中等距离设备互联，电气隔离规避伺服、变频器带来的电磁干扰，保障产线连续运行。设备迭代升级时，原有串口外设可继续沿用，降低整机改造成本。
4.2 水处理与环保行业
污水处理厂、自来水厂存在大量分布式现场仪表，液位传感器、pH 分析仪、余氯检测仪表、流量仪表普遍输出 Modbus?RTU 串口信号，仪表与中控控制柜距离较远。利用 X20IF1030 的 RS485 长距离传输能力，构建现场仪表总线网络，采集各类工艺参数回传至主控制器，完成工艺监控、数据存储、报警处理。水处理现场环境湿度大，接地条件参差不齐，模块电气隔离特性可以减少地环路带来的通信异常，适配泵站、污水站点分布式采集场景。
4.3 橡塑与挤出机械设备
注塑机、挤出设备、流延设备现场配置多组温度仪表、压力传感器、变频驱动装置，很多存量设备采用 RS485 通信。X20IF1030 扩展串口通道，实现多台设备参数采集与指令下发，实现温度、压力、转速协同控制。橡塑机械控制柜内部伺服、加热单元电磁环境复杂，隔离串口接口有助于维持通信稳定，保障工艺参数采集准确。
4.4 物流输送与仓储设备
分拣输送线、立体仓储设备内部，部分条码读取设备、位置编码器、第三方驱动单元采用 RS422/RS485 接口。X20IF1030 实现控制器和外设的数据交互，读取位置信息，下发运行指令，适配单机输送设备或者中小型分布式物流控制系统。
4.5 设备改造与自动化升级项目
很多存量工业设备硬件本体尚可使用，但原有控制系统老化需要更新换代，大量外围仪表、执行机构依然使用 RS485 串口。采用 X20IF1030 搭配 X20 控制器，不需要全部更换外围设备，仅升级主控系统即可完成设备智能化改造，读取原有传感器数据，保留原有执行部件功能，帮助企业控制升级投入，缩短改造工期。
五、安装与调试注意事项
安装条件：模块仅限控制柜内 DIN 导轨安装，IP20 防护，避免粉尘、水汽直接接触；区分水平、垂直安装温度降额要求，垂直安装最高环境温度 50℃。海拔高于 2000 米做好温度降额计算。
总线终端匹配：RS485 总线网络两端需要配置终端电阻，X20IF1030 模块本身不内置终端电阻，需要使用外部 T 型连接器 0G1000.00?090 配置终端匹配，总线拓扑尽量采用手拉手布线，减少星型分支布线，降低信号反射造成通信不稳定。
线缆选型：RS485/RS422 建议选用工业屏蔽双绞线，屏蔽层单端接地，布线尽量避开动力电缆，减少耦合干扰；长距离布线时，合理匹配波特率与线缆长度，距离增大适当降低波特率。
接地处理：做好系统接地规划，尽量消除不同设备之间地电位差，发挥模块电气隔离防护效果，但隔离不等于可以随意接错接线，A/B 信号线接线颠倒会直接造成通信失败。
软件配置要点：在 Automation Studio 硬件组态正确添加 X20IF1030 模块，设置 RS422 或 RS485 工作模式，配置波特率、校验位、数据位、停止位，参数必须和对端外设保持一致。利用 RxD、TxD 指示灯初步判断是否存在收发动作，结合软件内部诊断统计报文，排查接线、参数、从站设备故障。
协议开发：Modbus?RTU 场景可以调用系统标准功能块；对接自定义非标准串口设备，需要根据设备协议文档编写报文收发逻辑，注意帧间隔、校验算法处理。
六、总结
贝加莱 X20IF1030 是面向 X20 控制系统的 RS422/RS485 串行通信扩展模块，依靠电气隔离保护、可切换通信模式、FIFO 数据缓冲、统一软件平台诊断能力，解决工业场景中控制器与传统串口外设互联的现实需求。模块硬件结构紧凑，安装便捷，环境适应能力较强，支持点对点与总线型组网拓扑，兼容 Modbus?RTU 以及自定义串口协议。
在包装机械、水处理、橡塑设备、设备改造升级等场景中，X20IF1030 可以充分发挥价值，实现新控制系统与存量串口仪表、驱动器、传感器之间的数据互通。在搭建项目方案时，结合通信距离、总线节点数量、现场电磁环境，做好线缆选型、终端匹配、接地规划，能够更好发挥模块通信性能，保障整套自动化系统稳定运行。对于需要为 X20 控制器扩展差分串口通信能力的项目，X20IF1030 是一款成熟可靠的硬件选择。
本文内容基于公开产品及网络数据，实际选型请以技术手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?
