贝加莱 X20CP0411 紧凑型 CPU：面向中小型设备的模块化工业控制器
在工业自动化向着小型化、模块化、免维护方向演进的当下，中小型机械设备、专用成套设备对于控制器的综合能力提出多重诉求，既要具备稳定可靠的实时控制能力，也要兼顾柜体空间利用率、后期运维成本与系统扩展潜力。贝加莱 X20CP0411 作为 X20 Compact?S 系列下的核心 CPU 单元，依托 X20 完整自动化硬件生态，为设备制造商、系统集成商提供兼顾性能、成本与扩展性的控制硬件选型方向。该模块延续贝加莱 X20 系列插片式模块化设计思路，无风扇免电池硬件架构，适配导轨安装场景，广泛适配机械制造、包装、物流、轻工、船舶辅机等多类工业现场，成为中小型自动化项目中应用较为普遍的控制单元。
一、产品硬件架构与核心性能参数
X20CP0411 采用 ARM Cortex?A9 处理器，主频 240MHz，搭载独立 I/O 协处理器，I/O 数据处理可以在后台独立运行，分担主 CPU 运算负荷，保障逻辑任务与 IO 刷新互不干扰，提升整体系统响应表现。存储配置方面，模块搭载 128MB DDR3 SDRAM 运行内存，512MB eMMC 板载闪存作为程序与数据存储介质，内置 16kB FRAM 非易失性存储，用于保存断电需要保留的过程变量，数据保存周期可达 10 年，无需电池维持变量存储状态。eMMC 闪存具备 ECC 纠错机制，可对存储数据做校验修正，降低工业环境下数据读写出错概率，官方给出擦写循环保证 20000 次，总写入数据量保证 40TB，满足常规工业设备全生命周期的数据读写需求。
实时时钟集成在控制器内部，断电后时钟保持时长在 25℃环境典型值 1000 小时，最低保持时长不低于 300 小时，时间分辨率 1 秒，满足设备日志记录、事件时间戳标记等基础时间管理需求，同样不需要纽扣电池供电，减少后期电池更换维护工作。任务周期能力上，该控制器最小任务类周期可达 2ms，典型指令执行周期 0.0309μs，能够处理中小型设备逻辑控制、闭环调节、简单运动同步类任务，适配多数单机设备的实时性指标要求。
硬件功耗约 2.2W，24V 直流供电，IP20 防护等级，标准 DIN 导轨卡扣式安装，属于插片式模块结构，安装拆卸便捷，支持热插拔相关机制，在系统调试、模块更换环节降低停机影响。整机无风扇、无电池的硬件设计，规避风扇积灰老化、电池漏液、定期更换配件等运维痛点，比较适合控制柜密闭、现场不方便定期维护的工况场景。模块本体配置多组状态 LED 指示灯，可以直观反馈运行状态、就绪状态、通讯链路、电源状态，现场调试人员可以快速完成基础故障判别，降低现场排查难度。
二、丰富接口配置，适配多维度通讯需求
X20CP0411 本体集成多组硬件接口，同时可以搭配不同底座模块拓展串行总线能力，满足设备内部 IO 互联、编程调试、上位机对接、第三方外设通讯等多元化通讯场景。
本体 IF2 接口为屏蔽型 RJ45 以太网，支持 10/100Mbit/s 速率，兼容 10BASE?T/100BASE?TX，支持自动协商、自动 MDI?X，站点之间最大线缆长度 100 米，可用于连接上位机 HMI、SCADA 系统，实现 TCP/IP、UDP、OPC UA 等以太网协议数据交互，完成设备数据采集、参数下发、远程监控等功能。
板载 IF4、IF5 两组 USB2.0 Type?A 接口，单接口最大输出电流 0.2A，可用于程序下载调试、外接 U 盘完成程序备份、日志导出，也可对接部分 USB 外设，方便现场人员快速完成程序更新与数据导出工作，不需要额外配置专用编程适配器即可开展基础调试工作。
IF6 为 X2X?Link 链路主站接口，这是 X20 系统内部 IO 背板总线，通过该总线可以串联 X20 系列各类 I/O 模块、计数模块、温度采集模块等，构建本地或者分布式 IO 站，单套系统最多可接入 250 个 X20 I/O 模块，覆盖 3000 个 IO 通道规模，方便用户根据设备 IO 点数按需增减模块，避免硬件资源浪费。
控制器本身不带独立串行接口，串行功能由配套底座实现：搭配 X20BB52、X20BB57 底座可引出 RS232 接口；选用 X20BB53 底座提供 RS485 接口；X20BB57 底座额外拓展 CAN 总线接口，底座上自带终端电阻拨码开关，总线布线施工时便于配置终端匹配，适配变频器、传感器、第三方仪表等串口、CAN 总线设备对接需求，对接传统工业外设时拥有不错兼容性。
整体接口组合覆盖调试、设备互联、现场总线对接，用户不需要大量额外通讯板卡，就可以完成中小型设备的通讯架构搭建。
三、软件开发环境：Automation Studio 统一平台
X20CP0411 使用贝加莱 Automation Studio 作为统一工程开发平台，这一开发环境面向 X20 全系列硬件，不同性能等级 CPU 使用同一套开发工具链，程序代码具备较高可移植性。工程师可以使用 IEC61131?3 标准下多种编程语言，包括梯形图 LD、功能块图 FBD、结构化文本 ST、指令表 IL、顺序功能图 SFC，同时支持 C 语言集成开发，方便将算法代码嵌入控制程序，适配不同工程师编程习惯与项目算法需求。
平台内置 mapp 标准化软件库，包含运动控制、数据记录、报警管理、配方管理、OPC UA 通讯等成熟功能组件，项目开发过程中调用标准化功能块，减少重复代码编写，缩短项目开发周期，也便于后期程序维护迭代。针对数据记录，控制器可以把运行日志、报警信息、工艺配方存储在板载 eMMC 闪存，配合 USB 接口完成日志导出，方便设备故障追溯、工艺数据分析。
得益于统一软件平台，当设备后期升级，更换更高性能 X20 系列 CPU 时，原有工程代码仅需少量适配修改，就可以迁移至新硬件，保护前期软件研发投入，提升设备全生命周期投资价值。调试阶段，通过以太网、USB 接口均可在线连接控制器，实现程序下载、在线监控、变量强制、故障诊断，方便实验室调试与现场排错。
四、模块化系统生态，灵活构建控制系统
X20CP0411 归属于贝加莱 X20 完整自动化系统，依托 X20 插片式模块化架构，系统硬件可以按需组合，避免硬件配置冗余，适配从简单单机逻辑控制到带闭环调节、简单运动同步的多种项目规模。
X2X?Link 总线支持本地 IO 扩展，也支持分布式远程 IO 布局，控制柜内布置 CPU 本体，在设备本体就近位置布置远程 IO 站，减少现场传感器、执行器布线长度，降低线缆成本，也减少长距离布线带来的信号干扰风险。X20 系列 IO 模块品类丰富，数字量输入输出、模拟量采集输出、热电阻热电偶温度采集、高速计数、PWM 输出、IO?Link 主站模块都可供选配，覆盖绝大多数工业信号采集与输出场景。
模块采用插片式拼接结构，模块之间相互扣接安装在 DIN 导轨之上，更换 IO 模块无需改动外部接线端子，支持热插拔操作，设备维护更换模块时，只需要处理对应模块，不需要整套系统停机拆解，降低设备维护时间成本。
在系统扩展层面，如果项目后期增加运动控制需求，可搭配 POWERLINK 总线接口模块，接入伺服驱动器，实现轴控、同步、凸轮等运动控制功能；如需对接 Modbus RTU、CANopen 等现场总线，可通过底座或者扩展通讯模块实现协议对接，控制器硬件本体不需要替换，仅增加对应功能模块即可完成系统能力升级。
五、工业环境适应性与合规认证
工业现场工况复杂，电压波动、振动冲击、温湿度变化、电磁干扰都会对控制器运行形成考验，X20CP0411 通过多项国际认证，适配多类工业应用场景。产品拥有 CE、UL/cULus、EAC、UKCA 等常规工业认证，同时取得 DNV、ABS、LR 等船用设备认证，可用于船舶辅机、内河船舶机舱控制；满足 ATEX 防爆 2 区相关认证条件，可以应用在部分存在潜在爆炸性气体的化工、轻工生产区域。
工作环境温度范围 0?55℃，支持最高 4g 抗振动指标，能够应对机械设备运行过程中带来的振动冲击；EMC 电磁兼容满足工业 B 类标准，在变频器、电机等干扰源共存的控制柜环境下，保障系统稳定运行。无风扇设计让控制器可以在粉尘较多的控制柜内部长期工作，不存在风扇堵塞失效风险；免电池设计消除电池老化漏液带来硬件损坏隐患，减少备品备件管理压力。
六、主流行业应用场景分析
X20CP0411 定位中小型设备控制器，不面向大规模多轴高速运动场景，更适合单机设备、中小型成套产线辅控单元，在多个工业领域落地应用。
包装机械设备：小型包装机、封箱机、贴标机、小型灌装单机，完成逻辑联锁、温度闭环调节、简单伺服同步、配方切换、报警日志管理。设备空间有限，控制柜体积紧凑，该模块插片式小尺寸结构可以节省柜体空间，mapp 库内置配方、报警组件能够直接匹配包装设备工艺需求。
物流输送设备：分拣支线、小型输送机、移栽机构，处理传感器信号采集、执行机构逻辑控制，对接 HMI 实现参数设置，通过以太网对接上层 MES 系统完成数据上报，分布式 IO 架构适配输送设备点位分散的特点。
轻工与塑料辅机：挤出辅机、小型吹塑设备、温控机组，完成多路温度闭环控制，压力信号采集，设备逻辑保护，通过 RS485 对接变频器、温控仪表，实现整套辅机设备自动化管控。
船舶与海洋辅机设备：机舱辅助控制系统、泵阀组控制、内河船舶配套设备，依托船级社认证，适应船舶振动、温湿度波动大的工况，免维护硬件减少船舶现场备件维护工作量。
新能源配套设备：储能柜辅控单元、光伏配套工艺辅机设备，完成信号采集、逻辑联锁，通过 OPC UA 向上层平台上传运行数据，承担边缘侧基础控制与数据预处理工作。
通用专用设备：各类定制化专用工装测试设备，试验机，处理多路模拟量信号采集，闭环调节，逻辑流程控制，借助 C 语言编程能力，实现自定义测试算法开发。
在选型层面需要客观看待产品定位：X20CP0411 属于 Compact?S 系列中端基础 CPU，任务周期 2ms，适合中小规模控制项目；如果项目存在大量伺服轴、微秒级高速周期任务，则需要选择 X20 系列更高性能 CPU 型号，避免硬件性能和项目实际需求不匹配。
七、选型、部署与运维建议
底座配套选型：采购硬件时需要同步确认底座型号，不同底座决定可用串行总线类型，RS232 选 X20BB52；RS485 选 X20BB53；需要 RS232+CAN 总线选择 X20BB57，底座直接决定 IF1、IF7 接口硬件资源，选型阶段需要确认通讯需求，避免底座错配。
IO 规模规划：X2X?Link 总线扩展 IO 时，需要提前统计数字量、模拟量、特殊功能通道数量，预留 10?20% IO 余量用于后期设备改造升级。
布线与接地：以太网使用屏蔽网线，做好屏蔽层接地处理；RS485、CAN 总线长距离布线启用底座终端电阻开关，降低总线通讯干扰问题。24V 供电回路做好电源滤波，减少现场电压波动对控制器的影响。
程序与数据管理：利用 USB 接口定期完成程序备份、配方、日志导出；重要工艺变量存储在 FRAM，关键大体积数据存储 eMMC 闪存，合理规划闪存读写频次，延长存储介质使用寿命。
故障诊断：借助面板 LED 指示灯快速定位电源、运行、通讯故障，配合 Automation Studio 在线诊断信息，查看控制器内部诊断缓冲区，读取故障代码，缩短现场故障排查时间。
八、总结
贝加莱 X20CP0411 作为 Compact?S 系列的紧凑型 CPU 单元，把 ARM 处理器运算能力、完整 X20 模块化 IO 生态、多接口通讯能力、无风扇免电池免维护硬件设计融为一体。硬件层面兼顾体积、功耗、工业环境耐受能力；软件依托 Automation Studio 统一开发平台，标准化软件库降低开发工作量，代码可移植性保障设备长期迭代升级；多类行业认证拓展了设备应用边界，适配包装、物流、轻工、船舶辅机等大量中小型自动化设备场景。
对于设备制造商而言，该控制器不只是一块控制硬件，而是完整自动化体系的组成部分。选择 X20CP0411，不仅获得当下项目可用的控制能力，还可以依托整个 X20 硬件软件生态，为设备后续功能迭代、IO 点位扩容、通讯协议升级预留技术空间，在控制项目成本的同时，兼顾设备全生命周期的稳定性与可维护性。在中小型单机自动化项目选型中，X20CP0411 是一款值得评估参考的工业 PLC 控制器产品。
本文内容基于公开产品及网络数据，实际选型请以技术手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?

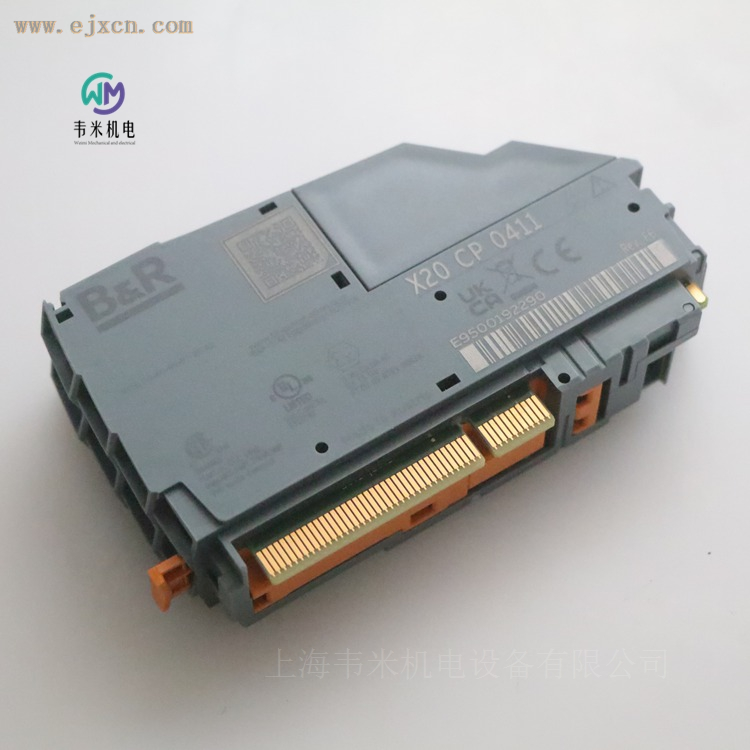

贝加莱紧凑型CPU模块X20CP0411
