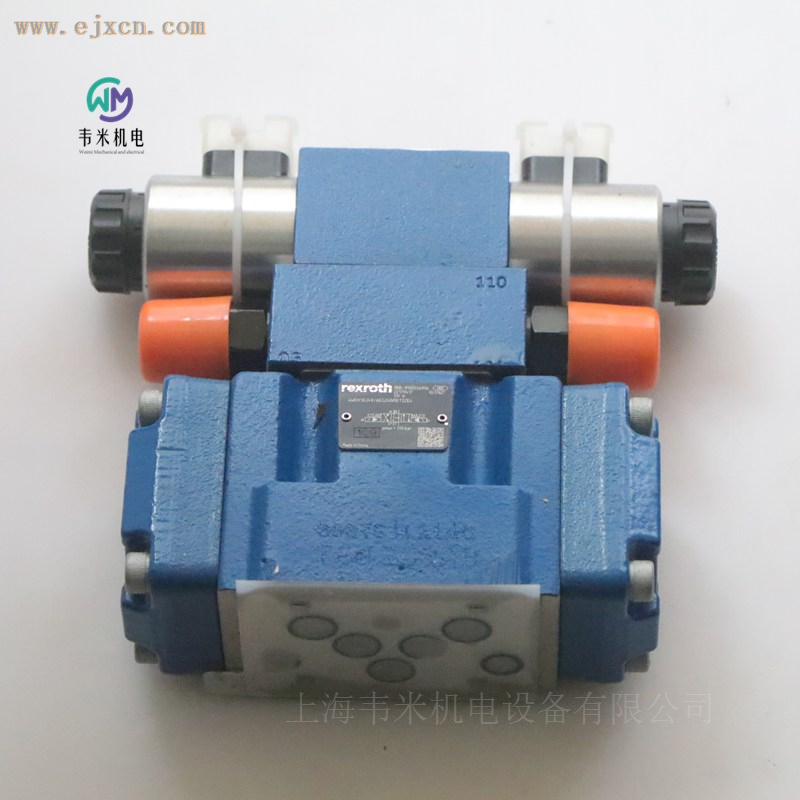

力士乐方向阀4WEH10J4X/6EG24N9ETS2K4，现货库存，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！

力士乐REXROTH先导式方向滑阀，带液压或电液驱动

WEH和WH型

尺寸10…32

组件系列4X；6X；7X

工作压力350巴

流量1100升/分钟

特性

4/3、4/2或3/2路版本

—驱动类型（内部或外部先导控制）：

–电液（WEH型）

–液压（WH型）

—用于底板安装

—符合ISO 4401的移植模式

—弹簧或压力定心、弹簧端位置或液压端位置

—湿针直流或交流电磁阀，可选

—电气连接为单独或中央连接

—可选版本：

–手动超控

–切换时间调整

–主阀通道P中的预加载阀

–行程设置和/或阀芯位置监测

WEH型换向阀…

WEH型阀是一种电液驱动的定向滑阀。它控制流的开始、停止和方向。

方向阀主要由带壳体的主阀、主控制滑阀、一个或两个回位弹簧和以及带一个或多个电磁阀“a”和/或“b”的先导控制阀组成。

为了使液压系统正常工作，必须正确放气。

对于具有三个滑阀位置的阀门，主阀中的主控制滑阀通过两个弹簧保持在零位或初始位置，对于具有两个滑阀位置、通过加压和弹簧保持的阀门。在初始位置，两个弹簧室和通过先导控制阀以减压形式与油箱连接。通过控制管路向先导控制阀供应先导油。供应可以在内部或外部（通过端口X从外部）实现。

在致动先导控制阀（例如电磁阀“a”）时，先导控制滑阀向左移动，因此弹簧室被先导压力加压。

弹簧室保持减压状态。

先导压力作用在主控制滑阀的左侧，使其克服弹簧的阻力移动。这将主阀中的端口P与B连接，端口A与T连接。

电磁阀关闭后，先导控制滑阀返回其初始位置（脉冲滑阀除外）。

弹簧室被卸载到油箱中。

先导油回油在内部（通过通道T）或外部（通过通道Y）实现。

可选的手动超控允许在没有电磁阀通电的情况下移动先导控制滑阀。

注意事项：

弹簧室和中的回位弹簧和将主控制滑阀保持在中心位置，即使在垂直阀定位的情况下也没有先导压力。

由于设计原理，阀门固有的内部泄漏可能会在整个生命周期内增加。

WH型换向阀…

WH型阀是一种液压驱动的定向滑阀。它控制流的开始、停止和方向。

方向阀主要由阀壳体、主控制滑阀、带弹簧复位或弹簧定心的阀门上的一个或两个回位弹簧和以及导流板组成。

主控制滑阀直接由加压驱动。

主控制滑阀通过弹簧或加压保持在零位或初始位置。先导油的供应和回流是外部的。

4/3方向阀，控制滑阀弹簧居中

在此版本中，主控制滑阀由两个回位弹簧和保持在零位。弹簧室通过导流板连接到端口Y，弹簧室连接到港口X。

当主控制滑阀的两个前侧之一加载先导压力时，滑阀移动到滑阀位置。在阀门中，所需的端口以这种方式连接。

在加压控制滑阀区域泄压时，另一侧的弹簧将滑阀返回到零位或初始位置。

主控制滑阀压力定心的4/3方向阀，WEH…H型

主阀中的主控制滑阀通过两个正面的加压保持在零位置。

一个定心衬套放置在壳体上，固定控制滑阀位置。

通过释放一个正面的压力，主控制滑阀移动到滑阀位置。

无负载的控制滑阀面通过先导控制阀将回油先导油排入油道Y（外部）。

注意事项：

在此版本中，弹簧和没有复位功能。在减压状态下，它们将主控制滑阀保持在中心位置，并水平安装。

先导油供应

WH型…

先导油的供应和回流通过通道X和Y在外部实现。

WEH型。..

先导油供应由外部通过通道X从单独的压力供应中实现。

先导油通过通道Y从外部回流到油箱。

WEH…E型…

先导油供应从主阀的通道P内部实现。

先导油通过通道Y从外部回流到油箱。在子板中，端口X关闭。

类型WEH…等…

先导油供应从主阀的通道P内部实现。

先导油通过通道T在油箱内部回流。在子板中，端口X和Y被关闭。

类型WEH…T…

先导油供应由外部通过通道X从单独的压力供应中实现。

先导油通过通道T在油箱内部回流。在子板中，端口Y关闭。

油门插入件

如果要限制先导控制阀通道P中的先导油供应，则有必要使用节气门嵌件。

油门插入件插入先导控制阀的通道P中。

注意事项：

先导油供应的修改只能由授权专家或在工厂进行。

—外部先导油供应X或回油Y：

–必须遵守先导控制阀的允许操作参数。

–先导压力：

—内部先导油供应（版本“ET”和“E”）：

–先导压力：请遵守第15页。

–为了防止不可接受的高压峰值，必须在先导控制阀的端口P中提供“B10”节流阀插件。

–对于版本“H”，还需要减压阀“D3”。

技术数据

安装位置悬挂式安装，对污染更敏感，建议水平安装。对于带有液压控制滑阀回位“H”和符号C、D、K、Z、Y的阀门，需要水平。

环境温度范围

—标准版本  –20。..+50°C（NBR密封件）-15...+50°C（FKM密封件）

—HFC液压油版本  –20…+50°C

储存温度范围  +5…+40°C

表面保护（阀体）涂层，层厚  100µm

MTTFd值符合EN ISO 13849标准 100（WEH型）、150（WH型）

液压

液压油温度范围（阀门工作端口处）

-20。..+80℃（NBR密封件）

-15…+80℃（FKM密封件）

–20 ...+50℃（HFC液压油）

粘度范围  2.8…500mm2/s

液压流体的允许污染程度，符合ISO 4406（c）20/18/15 2级的清洁度等级

液压油的重要注意事项：

—技术阀门数据（温度、压力范围、生命周期、维护间隔等）可能存在局限性。

—所用液压油的点火温度必须比表面温度高50 K。

—可生物降解和阻燃的含水：如果使用这种液压油，少量溶解的锌可能会进入液压系统。

—阻燃-含水：

–由于HFC液压油的气蚀倾向增加，与使用矿物油HLP相比，该部件的生命周期可能缩短30%。为了减少气蚀效应，建议（如果可能的话，具体针对安装）将端口T中的回流压力备份到部件压差的约20%。

–根据使用的液压油，环境和液压油温度不得超过50°C。为了减少进入部件的热量输入，必须为开/关阀设置连续操作中50%的占空比（测量周期300秒）。如果由于功能原因无法实现，建议对这些组件进行节能控制，例如通过PWM插入式放大器。

德国力士乐REXROTH电液换向阀订货号和型号：

R900778744 4WEH10D47/6EG24N9K4/B10D3

R900924717 4WEH10E4X/6EG24N9EK4

R901127986 4WEH10J47/6EG24N9ESK4

R900556904 4WEH10J47/6EG24N9ETS2K4

R900926574 4WEH10J47/6EG24N9ETK4

R900932645 4WEH10J47/6EG24N9ETK4/B08

R900951655 4WEH10J47/6EG24N9TS2K4

R901209093 4WEH10JA47/6EG24N9ETK4/B10

R900923989 4WEH16D7X/6EG24N9K4

R900928833 4WEH16D72/6EG24N9TS2K4

R901108813 4WEH16D72/6HG24N9ETK4/B10

R900934054 4WEH16D7X/6EG24N9ETK4/B10D3

R901117456 4WEH16D7X/6HG24N9EK4/B10

R983047000 4WEH16D7X/6EG24N9ETK4/B10VIN010

R901127528 4WEH16E72/6HG24N9ETK4

R901108754 4WEH16E72/6HG24N9ETK4/B10

R901119649 4WEH16E72/6HG24N9K4/B10

R901144211 4WEH16E7X/6EW230N9ES2K4

R900925580 4WEH16J7X/6EG24N9K4

R900924819 4WEH16J7X/6EG24N9ETS2K4

R901108808 4WEH16J72/6HG24N9ETK4/B10

R901205061 4WEH16J72/6EG24N9ETS2K4/10B10

R900720784 4WEH16J7X/6EG24N9ETSK4/10B10

R901087110 4WEH16J72/6EW230N9ETK4/B10D3

R901139365 4WEH16J7X/6EW230N9ETK4/B10V

R900922085 4WEH16J7X/6EG24N9ETK4

R900930431 4WEH16J7X/6EG24N9ETK4/B10

R900930431 4WEH16J72/6EG24N9ETK4/B10

R900926638 4WEH16J7X/6EG24N9ETK4/B10D3

R900702849 4WEH16J7X/6EW230N9ESK4

R983031300 4WEH16J7X/6EW230N9K4

R901142764 4WEH16Y7X/6EG24N9ETK4/B10D3

R900916452 4WEH22J7X/6EG24N9K4

R900926787 4WEH22J7X/6EG24N9ETK4

R901489565 4WEH22JB7X/6EG24N9EK4/B10V

R901025620 4WEH16D72/6EG24N9EK4/B10D3

R900924761 4WEH16D72/6EG24N9ETS2K4

R900774752 4WEH16D72/6EG24N9ETS2K4/B10

R900774752 4WEH16D7X/6EG24N9ETS2K4/B10

R901025621 4WEH16D72/6EG24N9K4/B10D3

R900960695 4WEH16D7X/6EW230N9ES2K4/B10

R900705858 4WEH16E72/6EG24N9ETK4/B12

R900970663 4WEH16J72/6EG205N9EK4/B10

R900927109 4WEH16J72/6EG24N9ETSK4/V

R901310402 4WEH16J7X/6EG24N9ETS2K4/B12

R900933953 4WEH16H7X/6EG24N9TK4

R900926378 4WEH16G72/6EG24N9K4

R901072797 4WEH16R7X/6EW230N9ETS2K4

R901072797 4WEH16R72/6EW230N9ETS2K4

R900724411 4WEH16R72/6EW230N9ETS2K4/B10

R978910964 4WEH16T7X/6EW110N9K4

R900928371 4WEH22D76/6EG24N9EK4/B10

R901067556 4WEH22HD7X/OF6EG24N9ETS2K4/B10

R900943534 4WEH22E7X/6EG24N9ETK4/B10

R900957930 4WEH22E76/6EG24N9ETS2K4/B10

R901108960 4WEH22J76/6HG24N9ETK4/B10

R900909016 4WEH22J7X/6EW230N9ES2K4

R900940965 4WEH16J72/6EG24N9ETS2K4/B10D3

R900929900 4WEH16J72/6EG24N9ETS2K4/B10

R901506356 4WEH16E7X/6EW230N9ETK4/B10V

R900930093 4WEH16G7X/6EG24N9ETS2K4

R900912538 4WEH22EA7X/6EG24N9TK4

R901431540 4WEH25E68/6EG24N9ETK4/B10MH



力士乐REXROTH电液换向阀4WEH16D7X/6EG24N9ETK4/B10VIN010

R983047000 4WEH16D7X/6EG24N9ETK4/B10VIN010

液压方向短管阀R901211694 4WEH16D7X/6EG24N9ETK4/B10V

公称尺寸 16, 符号 D, 通过电磁致动, 24 VDC

液压  阀门  方向控制阀  切换方向控制阀  液压方向短管阀

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

滑阀

先导式

内控供油，内控回油

连接图 ISO 4401-07-07-0-05

产品系列 H-4W.H..

工作压力，值 [bar] 280.0

流量 [l/min] 300.0

机能符号 符号 D

连接类型 底板安装

公称尺寸 16

驱动类型 通过电磁致动

阀门连接数 4

切换位置数量 2

电源电压 24 VDC

电气连接器 3 针设备连接器 (2 + PE)

电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803 标准

液压油 HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD

密封材料 FKM

重量 [kg] 9.44

密封套件R900306346 WH 16.5X/6X/7X/V

密封套件R900357574 WE 6.6X/E/V

液压方向短管阀R900934673 4WE6D6X/EG24N9K4/B10V

公称尺寸 6, 符号 D, 通过电磁致动, 24 VDC

磁性线圈 R901370939 45-K4___-30G24___04

螺母R900068604 GZ45-01 BG

插入式接头R901017010 3P Z4 M GR SPEZ.

匹配连接器，3 针 (2 + PE) EN 175301-803，不带电路，灰色

插入式接头R901017011 3P Z4 M SW SPEZ

匹配连接器，3 针 (2 + PE) EN 175301-803，不带电路，黑色

插入式接头R901017022 3P Z5L M 12-240V SPEZ

匹配连接器，3 针 (2 + PE) EN 175301-803，带 LED，黑色



力士乐REXROTH电液换向阀4WEH10J4X/6EG24N9ETK4/B10

液压方向短管阀R900948924 4WEH10J4X/6EG24N9ETK4/B10

公称尺寸 10, 符号 J, 通过电磁致动, 24 VDC

液压  阀门  方向控制阀  切换方向控制阀  液压方向短管阀

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

滑阀

先导式

内控供油，内控回油

连接图 ISO 4401-05-05-0-05

产品系列 H-4W.H..

工作压力，值 [bar] 280.0

流量 [l/min] 160.0

机能符号 符号 J

连接类型 底板安装

公称尺寸 10

驱动类型 通过电磁致动

连接数 4

切换位置数量 3

电源电压 24 VDC

电气连接器 3 针设备连接器 (2 + PE)

电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803 标准

液压油 HFC、HL、HLP、HLPD、HVLP、HVLPD

密封套件 NBR

重量 [kg] 7.35

密封套件R900306343 WH 10.2X/3X/4X/

密封套件R900357573 WE 6.6X/E

磁性线圈 R901370939 45-K4___-30G24___04

液压方向短管阀R900548271 4WE6J6X/EG24N9K4/B10

公称尺寸 6, 符号 J, 通过电磁致动, 24 VDC

螺母R900068604 GZ45-01 BG

插入式接头R901017010 3P Z4 M GR SPEZ.

匹配连接器，3 针 (2 + PE) EN 175301-803，不带电路，灰色

插入式接头R901017011 3P Z4 M SW SPEZ

匹配连接器，3 针 (2 + PE) EN 175301-803，不带电路，黑色

插入式接头R901017022 3P Z5L M 12-240V SPEZ

匹配连接器，3 针 (2 + PE) EN 175301-803，带 LED，黑色

力士乐方向阀4WEH10J4X/6EG24N9ETS2K4
