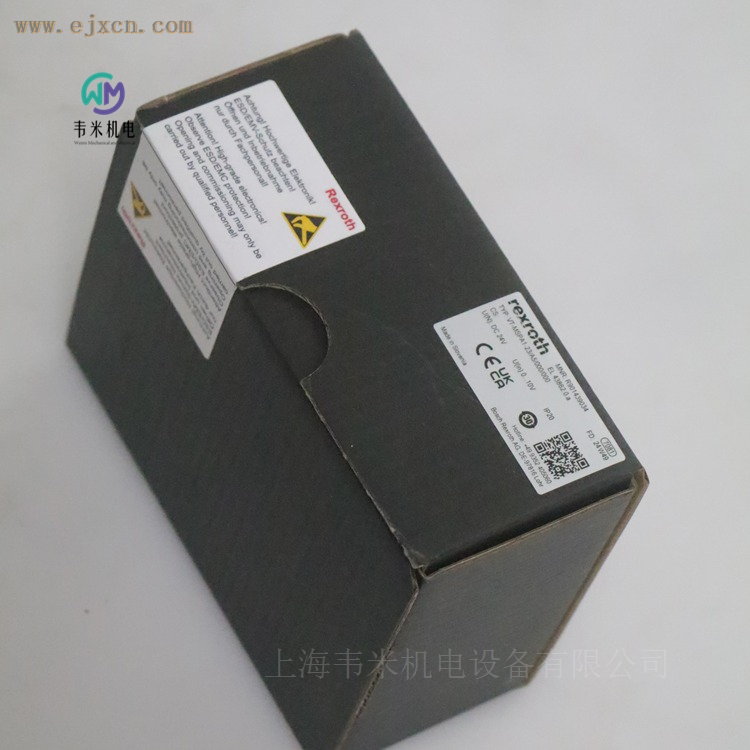

力士乐放大器VT-MSPA1-23/A5/000/000，现货库存，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！
力士乐REXROTH放大板VT-MSPA1-2X/A5/000/000
R901439034 VT-MSPA1-22/A5/000/000
R901439034 VT-MSPA1-23/A5/000/000
比例阀的阀放大器，用于带 1 个无位置反馈电磁阀的比例阀的阀门放大器
力士乐可提供可扩展的专用数字控制电子元件、轴控制系统和泵控制系统系列产品。
为了实现受控或调节驱动，有合适的 Europlatin 格式模拟放大器卡和适用于阀门技术的模块化或插入式设计的模拟放大器。诊断：LED状态和参数、设定值和实际值的测量插座。斜坡发生器可以单独设置。
产品特性
电源电压 24伏直流电
电气插头 螺丝端子
电气连接说明 螺丝端子
连通性 模拟，设置点0至10 V
符合性说明 CE，电磁兼容性2014/30/EU
设计 单元
重量[kg] 0.28
力士乐REXROTH用于不带电气位置反馈的比例阀的阀放大器
VT-MSPA
组件系列 2X
适用于控制不带电气位置反馈的比例阀和泵控制件
多种力士乐工业液压阀门可供选择
设备中所存储阀门的特性曲线
通过按钮优化阀门
控制值输入 0 ... ±10 V 或 4 ... 20 mA
工作电压的反向极性保护
斜坡发生器上斜坡和下斜坡可以单独调节
零电位设置
控制值调节
特性曲线发生器
定时功率输出级
防短路输出
LED 状态显示
测量插口适用于：实际电流值、内部电流控制/设置
所有阀门参数可调节
一般信息
这些放大器模块适于装配在礼帽式导轨上。通过 3 个张力弹簧插头建立电气连接。电源电压为 24 VDC。
供电设备
内部供电设备随附了接通电流限制器以防止出现电流峰值。此外，还集成了反向极性保护功能。
控制值，控制值加法器
"内部控制值" 包括：
"外部控制值"，连接在差分放大器 (2) 的输入处
零位偏移，标准设置中的 "Z/B" 可调节
在压力阀中，正控制值会使阀门处的压力增加。
对于 4W...1) 型号阀门，下列内容适用：
通过线圈 B，0 - +10 V 或 12 - 20 mA 的控制值使阀中流体从 P 流向 A，从 B 流向 T。
通过线圈 A，0 - -10 V 或 12 - 4 mA 的控制值使阀中流体从 P 流向 B，从 A 流向 T。在专家设置中，控制值极性变化是可能的 [5]（请参阅操作说明 30232-B）。
在正常运行时，可以在 "V" 测量插口处测量 "内部控制值"。
斜坡
斜坡限制控制值的倾斜。
您可以在一个斜坡所有斜坡均为一个时间，默认值）和 4Q/2Q 斜坡（斜坡的时间不同）之间选择。4Q/2Q 斜坡时间在专家设置中设置。特性曲线发生器不影响斜坡时间。
控制值衰减器 "G"
利用控制值衰减器可以降低控制值。
特性曲线发生器
在特性曲线发生器中，预设阀门特性曲线可以调整到实际液压和控制技术条件。
可以在专家设置中调节以下内容：
先导电流 "B"
阶跃 "S"
大电流 "G"（VT-MSPA2 可分别用于 A 和 B）
电流控制器
将对线圈电流进行记录，并在电流控制器中将其与控制值进行比较，然后补偿差异。
时钟发生器
时钟发生器会产生输出级的时钟频率 "f"。使用力士乐阀门，时钟频率有时随控制值和/或工作电压而变化。
功率输出级
电流输出级产生比例阀的定时线圈电流。线圈电流被限制为
每次输出的大允许电流，具体取决于设定阀门。输出级为防短路设计。如出现内部干扰信号或启用缺失时，输出级将关闭。
数字输入
输入 DI 可设置到四个不同的功能：
1. 启用（出厂设置）
2.VT-MSPA1 1) 不带功能
2.VT-MSPA2 控制值极性变化
3.斜坡开/关
4.单个或相位斜坡
数字输出
若无电缆中断、内部错误，且 UB ≥ UB 小，则设备会通知准备就绪。
阀门类型 4WRPH6…SO855，开关位置 0-5：
控制值 ±10 V
数字输入端 2，控制值极性变化
德国力士乐REXROTH放大器订货号和型号：
R901439034 VT-MSPA1-20/A5/000/000
R901439034 VT-MSPA1-22/A5/000/000
R901439037 VT-MSPA2-20/A5/000/000
R901439037 VT-MSPA2-21/A5/000/000
R901439038 VT-MSPA2-21/F5/000/000
R901439036 VT-MSPA1-2X/F5/000/000
R901061664 VT-MSPA2-200-1X/V0/0
R901142366 VT-MSPA1-200-1X/V0/0
R901010980 VT-MSPA2-1-1X/V0/0
R901197784 VT-MSRA1-1-1X/V0/0
0811405106 VT-MSPA2-525-10/V0
R900249810 VT-MSPA1-50-1X/V0
0811405140 VT-MACAS-500-10/V0/I
力士乐REXROTH放大器VT-MSPA1-2X/F5/000/000
R901439036 VT-MSPA1-22/F5/000/000
用于带 1 个无位置反馈电磁阀的比例阀的阀门放大器
液压电子和控制系统，阀门放大器，比例阀阀放大器
存储在设备中的力士乐阀门的特性曲线。通过按钮优化阀门。诊断：LED状态和参数、命令值和实际值的测量插座。斜坡发电机可以单独设置。
用于控制比例阀和泵控制器，无需带 1 个磁铁的电气位置反馈
通信：控制值输入 4 … 20 mA
电气连接：螺栓夹
安装在 DIN 导轨上
产品属性
产品系列 VT-MSPA
电源电压 24伏直流电
电插头 螺栓接线夹
电气连接说明 螺栓夹
连接性 模拟，指令值4…20mA
符合性说明
CE - RoHS 指令 2011/65/EU
CE - 电磁兼容性 (EMC) 指令 2014/30/EU
UKCA - RoHS 指令 SI2012/3032
UKCA - 电磁兼容性 (EMC) SI2016/1091
设计 模块
重量[kg] 0.28
力士乐REXROTH放大板VT-MSPA2-2X/A5/000/000/000
R901439037 VT-MSPA2-21/A5/000/000
比例阀的阀放大器，用于带 2 个磁铁的比例阀的阀门放大器，无位置反馈
液压 电子元件和控制系统 电子元件和控制系统 阀门放大器
力士乐可提供可扩展的专用数字控制电子元件、轴控制系统和泵控制系统系列产品。
为了实现受控或调节驱动，有合适的 Europlatin 格式模拟放大器卡和适用于阀门技术的模块化或插入式设计的模拟放大器。诊断：LED状态和参数、设定值和实际值的测量插座。斜坡发生器可以单独设置。
用于控制比例阀和泵控制器，无需带 2 个磁铁的电气反馈
通信：设定值输入 0 ...10伏
电气连接：螺栓夹
安装在 DIN 导轨上
产品特性
电源电压 24伏直流电
电气插头 螺丝端子
电气连接说明 螺丝端子
连通性 模拟，设定值±10 V
符合性说明
CE - RoHS 指令 2011/65/EU
CE - 电磁兼容性 (EMC) 指令 2014/30/EU
UKCA - RoHS 指令 SI2012/3032
UKCA - 电磁兼容性 (EMC) SI2016/1091
设计 模块
重量[kg] 0.28
力士乐放大器VT-MSPA1-23/A5/000/000
