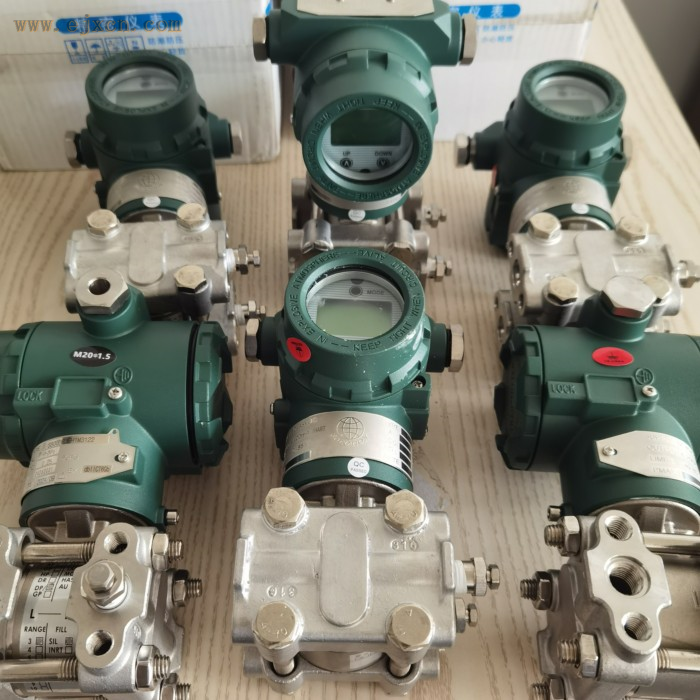

S800GP3E12AM1斯卢森Solution电容差压变送器
斯卢森S800GP3E12AM1差压变送器采用Hart通讯协议，可以与绝大多数现场组网 正迁移可达500%；负迁移可达600%
在复杂、恶劣的工况条件下，安装方式多样化且合理 无机械可动部件，维修工作量少，阻尼可调
Solution S800GP3E12AM1型电容差压变送器的结构型式是目前全球压力/差压测量领域使用 广泛的一种。是微机械加工和强大的通讯功能完美的结合。尤其是在高静压、低差压场合提供了极高的测量精度和稳定性。
S800GP3E12AM1斯卢森有三大系列产品：
斯卢森S800GP3E12AM1普通型压力/差压变送器；
solution S800GP3E12AM1LT型压力（液位）变送器；
S800GP3E12AM1 solution远传压力/差压变送器。
斯卢森Solution - S800GP3E12AM1系列电容差压变送器除了实现传统意义上的变送功能外，还增加了压力的现场显示，通讯输出。压力值可直接由RS232或RS485送往现场集中控制室的计算机。
符合现场总线Hart通讯协议，即在模拟4～20信号基础上叠加高频数字信号，可完成传统的回路控制，也可接入符合Hart通讯协议的任何上位设备。
|
型号
|
测量范围
|
精度
|
量程比
|
|
|
|
|
|
|
S800GP3E12AM1DP
|
0-6Kpa～14Mpa
|
0．1%
|
100：1
|
|
S800GP3E12AM1DR
|
0-80Pa～1.6Kpa
|
0．1%
|
100：1
|
|
S800GP3E12AM1AP
|
0-10Kpa～500Kpa
|
0．1%
|
100：1
|
|
S800GP3E12AM1LT
|
0-6Kpa～1Mpa
|
0．1%
|
100：1
|
|
S800GP3E12AM1远传型
|
0-6Kpa～10Mpa
|
0．1%
|
100：1
|
斯卢林S800GP3E12AM1差压变送器的技 术 参 数
供电电压 16～28VDC
输出信号 4～20mA 或 Hart 数字输出
负载电阻 RL ≤ 50（Vs — 9）
通讯需要 250 Ω的少回路电阻
连接电缆 屏蔽双绞线
综合精度 ± 0.1%FS； ± 0.25%FS； ± 0.5%FS
零点温漂 ≤ 0.2%FS/℃（0～70℃范围） 过 载 2 倍 量 程 比 15：1
大静压 32MPa 防爆等级 d Ⅱ BT6
介质温度 放大器工作温度：-29～＋ 93℃（LT 型：-25～＋ 70℃） 灌充硅油的测量元件：-40～＋104℃；（远传式变送器：充高 温硅油：＋ 15～＋ 315℃；充普通硅油为：-40～＋ 150℃）
环境温度 -20～85℃
耐 振 ≤± 0.1%F.S（从 15～2000HZ）
灌充液硅油
外壳 压铸铝合金，表面环氧喷涂 IP65
密封圈 氟橡胶
重 量 5.5KG
七项优势技术的完美结合
1）输出与通讯同时进行
S800GP3E12AM1通过Hart协议来通讯，使用了工业标准的Bell202频率漂移键控（FSK）技术。通过在4—20mA输出信号上选加一个高频信号来完成远程通讯。利用这一技术，可使输出与通讯同时进行而不损害回路的完整性。
2）数据存贮（智能型）
组态数据存贮在变送器线路板上的非易失性EEPROM存贮器中。变送器断电数据仍能保存，因此变送器—通电可立刻工作。
3）线路板模块（智能型）
变送器的线路板块是一块采用 集成电路（ASICS）和表面封装技术的线路板。线路块接收来自传感头的数字信号和修正系数后，对信号进行修正和线性化。线路板模块的输出部分将数字信号转换成一个模拟输出信号，并可通过 软件与计算机或HART手操器通讯。
可选的LCD表头插入线路板上，可显示以压力工程单位或模块范围值百分比为单位的数字输出。LCD表头适用于标准变送器。
4）数/模转换和信号传输（智能型）
过程变量以数字数据方式存贮，可进行精度修正和工程单位转换。经修正的数据然后被转换成一个模拟输出信号。
5）组态软件功能
HART协议使用户很容易对S800GP3E12AM1智能型差压变送器进行组态，测试和具体设置。或者通过任意支持HART通讯协议的上位系统主机完成通讯。组态包括两个方面。
第一，对变送器可操作参数的设置，包括：零点和量程设置点、线型或平方根输出、阻尼、工程单位选择；第二，可存入变送器的信息性数据，以识别变送器和对变送器作物理描述。这些数据包括:工位号、数字字符、描述号、信息、日期、一体化表头安装、法兰类型、法兰材料、排液/排气阀材料、 O型环材料、远传装置信息 。
除了以上所讲的组态参数，S800GP3E12AM1智能型差压变送器的软件中包含许多非用户可修改信息：变送器类型，传感器极限，小量程，灌充液，隔离膜片材料，膜头系列号，和变送器软件版本号。
6）故障连续自检
S800GP3E12AM1智能型差压变送器可进行连续自检。如发现问题，变送器则激活用户可选的模拟输出报警。HART手操器可以查询变送器以确定问题所在。变送器向手操器输出特定信息，以便识别问题，并快速而易于检修。如果操作者确信是回路问题，变送器可根据要求提供特定输出，供回路测试使用。
7）设置可进行微调
具体设置用于变送器设置和数字线路板维修时，它允许对传感器和模拟输出进行微调，以符合工厂压力标准。另外，特性化功能使用户避免意外或故意调整模拟输出设置点。
