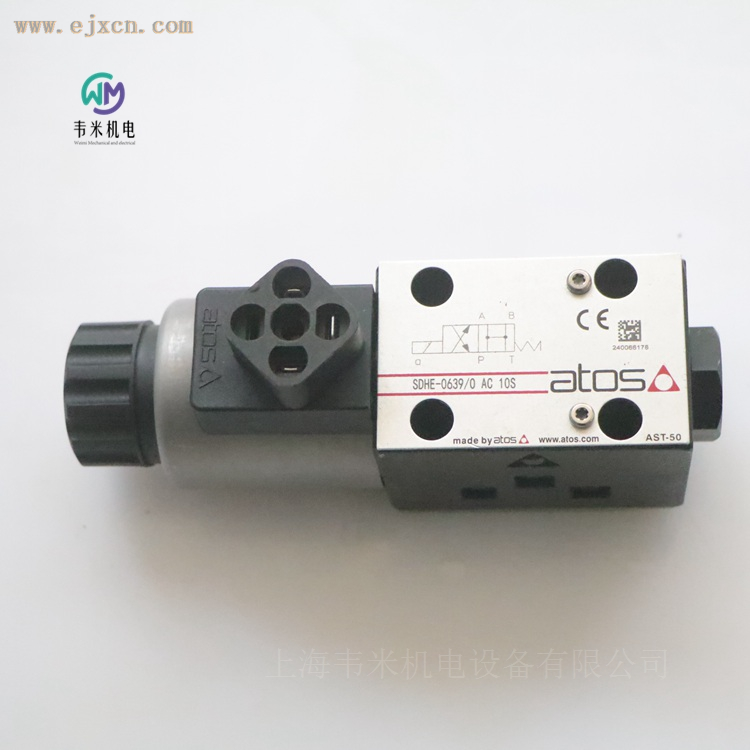

ATOS电磁阀SDHE-0639/0 AC 10S，现货库存，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！
意大利ATOS阿托斯电磁阀
DHE型电磁换向阀
直动式，高性能，ISO 4401标准，06通径
滑阀型，两位或三位，直动式，带北美认证标准cURus高性能螺纹电磁铁。
电磁铁组成部分:
湿式螺纹芯管，直流和交流芯管不一样，带手动应急按钮。
直流线圈之间或交流线圈之间可互换，在没有工具的情况下易于替换。
标注型线圈保护等级为IP67，可选的线圈保护等级为IP67，带AMP Junior Timer插头或加长引线插头。
备有一系列不同阀芯机能的可互换的阀芯。
3腔型阀体壳体铸造成型，内部流道更大。
安装界面: ISO 4401标准，06通径
流量: 80l/min
压力: 350bar
阀机能
61=单电磁铁，中位加端位，弹簧对中
63=单电磁铁，2端位，弹簧偏置
67=单电磁铁，中位加端位，弹簧偏置
71=双电磁铁，3位，弹簧对中
75=双电磁铁，2端位，机械定位
液主要特征，密封和油液
安装位置 任意位置
底板表面精度 粗糙度指标RaO.4,平面度0.01/10o (Iso 1101标准)
MTTFd值符合EN ISO 13849标准 150年
环境温度 标准型=-30°C~+70°C;/PE选项=-20C ~ +70°C;/BT选项= -40°C~ +70°c
密封,推荐油液温度
NBR密封(标准型)= -20°C~ +60°℃,对HFC 液压油=-20°C ~+50°C
FKM密封(/PE选项)=-20C ~ +80°C
HNBR密封(/BT选项)=-40°℃~+60°C,对HFC液压油= -40°C~+50°℃
推荐粘度 15~100mm2/s-大允许范围2.8~500mm2/s
油液清洁度 ISO 4406标准21/19/16口NAS 1638 10级,安装过滤精度为25um的进油过滤器.(B10≥75推荐值)
液压油 密封类型 类别 标准
矿物油 NBR，FKM,HNBR HL，HLP，HLPD,HVLP,HVLPD DIN 51524
不含水抗燃油液 FKM HFDU，HFDR ISO 12922
含水抗燃油液 NBR,HNBR HFc ISO 12922
工作压力 P,A,B口为350bar;T口直流电磁铁为210bar;交流电磁铁为160bar
流量 80l/min
线圈特征
绝缘等级 符合欧洲EN ISO 13732-1和EN ISO 4413标准，直流线圈表面温度为H（180℃)级，交流线圈表面温度为F(155℃)级
保护等级符合DIN EN 60529标准 IP65(带666,667,669插头或E-SD正确安装)
相对负载因子 100%
电压波动范围 ±10%
认证标准 cURus北美认证标准
备注
选项
A=电磁铁安装在油口B端(仅对单电磁铁阀）。对标准型，电磁铁安装在油口A端。
WP=带用橡胶帽保护的应急手动按钮。
警告：手动应急按钮仅在T口压力低于50bar时才可以操作。
WPDHE-DC=_(仅对DHE-DC)带机械定位的手动应急按钮。
L1,L2,L3=(仅对DHE-DC)控制切换时间的装置，安装在电磁阀上。阀芯4和4/8仅提供L3装置
Fl, FV=带接近式或感应式位置开关用于监测阀芯位置。
MV,MO=带辅助手柄位置垂直 (MV)或水平(MO)。
DIN 43650的电气/电子插头型号，需单独订货
666=标准型插头符合IP-65保护等级，适用于直接连接在电源上。
667=同666，但内置信号指示灯
669=内置整流电桥，用于交流供电，而电磁铁为直流控制情况(AC 110V和230V-Imax 1A)E-SD=可消除电磁铁断电时的电磁干扰的电子插头
阀芯
0和3阀芯也有0/1和3/1型。此时，中位回油将受限制。
1,4,5和58阀芯也有1/1,4/8,5/1和58/1型。它们都具有特殊的形状，以减少切换时液压冲击。-
1,1/2,3,8阀芯也有1P,1/2P,3P,8P，可限制阀芯的泄漏。
其它类型阀芯也可按要求供货。
切换时间(平均值, msec)
测试条件:
36 lmin; 150 bar
额定电压
油口T背压2bar
矿物油:基于50℃时ISO VG46液压油测得
液压系统的弹性、液压油性能的改变和温度变化均影响响应时间。
时间切换控制装置
此装置用于控制阀的切换时间(仅对直流供电电源），因此减少液压回路中油路的冲击。
选项L1，L2，L3控制阀芯两个运动方向的切换时间，但切换时间是固定的，节流器安装在电磁铁支座上。
节流插件（需单独订货)
当应用于特殊应用场合时，阀的P,A,B口必须安装节流插件，如有长软管或有蓄能器存在的场合，当阀切换时瞬间峰值超过大工作极限时。
意大利ATOS阿托斯电磁阀订货型号：
DHE-0630/2 DC 10
DHE-0639/0 DC 10
DHE-0671 DC 20
DHE-0713/WP DC 10
DHE-0714/8 DC 10
DHE-0631/2/FI/NC-X 24DC 21
DHE-0631/2/A/FI/NC-X 24DC 21
SDHE-0710 DC 10S
SDHE-0713/P 10S
SDHE-0713 DC 10S 24V
SDHE-0713 RC 10S
SDHE-0751/2 AC 10S
SDHE-0630/2-X24DC
SDHE-0630/2 DC 10S
SDHE-0631/2 DC 10S
SDHE-0632/2/A DC 10S
SDHE-0631/2 AC 10S/PE
SDHE-0631/2/A AC 10S
SDHE-0639/0 DC 10S
SDHE-0639/0 AC 10S
线圈COE-24DC/10 24VDC 30W
意大利ATOS阿托斯电磁阀
DHI型电磁换向阀
直动式,ISO 4401标准，06通径
滑阀型，两位或三位，直动式，带北美认证标准cURus电磁铁。
电磁铁组成部分:
湿式法兰芯管，直流和交流通用，带手动应急按钮。
直流线圈之间和交流线圈之间，无需工具易于替换。
标准型线圈保护等级为IP65，可选的线圈保护等级为IP67，带AMPJunior Timer插头或加长引线插头。
有多种可互换阀芯。
腔型阀体壳体铸造成型，内部流道更大。
安装界面: ISO 4401标准，06通径
流量: 60l/min
压力:350bar
阀机能
61=单电磁铁,中位加端位，弹簧对中
63=单电磁铁，2端位，弹簧偏置
67=单电磁铁，中位加端位，弹簧偏置
70=双电磁铁，2端位，无弹簧
71=双电磁铁，3位，弹簧对中
75=双电磁铁，2端位，机械定位
77=双电磁铁，中位加端位，无弹簧
主要特征，密封和油液
安装位置 除脉冲操作时的-*70(无弹簧)型阀必须水平安装外，其余任意位置
安装面参数要求 粗糙度指标Ra0.4,平面度0.01/10o (Iso 1101标准)
MTTFd值符合EN ISO 13849标准 150年
环境温度 标准型=-30C ~+70℃;/PE选项=-20C ~+70℃;/BT选项=-40℃~ +70℃
密封,推荐油液温度
NBR密封(标准型)= -20°℃ ~ +60°C,对HFC液压油=-20°C ~ +50°℃
FKM密封(/PE选项)=-20°C ~ +80℃
HNBR密封(/BT选项)= -40°C~+60°℃,对HFC液压油= -40°C~+50°C
推荐粘度 15~100mm2/s-大允许范围2.8~500mm2/s
油液清洁度 ISO 4406标准21/19/16 NAS 1638 10级,安装过滤精度为25yum的进油过滤器,(B10≥75推荐值)
液压油 密封类型 类别 参考标准
矿物油 NBR,FKM,HNBR HL,HLP,HLPD,HVLP,HVLPD DIN 51524
不含水抗燃油液 FKM HFDU,HFDR ISO 12922
含水抗燃油液 NBR,HNBR HFC ISO 12922
工作压力 P,A,B口: 350 barT口:120 bar
流量 60 lmin
线圈特征
绝缘等级 符合欧洲EN ISO 13732-1和EN ISO 4413标准，线圈表面温度为H( 180℃)级
保护等级符合DIN EN 60529标准 IP65(带666,667,669插头或E-SD正确安装)
相对负载因子 100%
电压波动范围 ±10%
认证标准 cURus
备注
选项
A=电磁铁安装在油口B端(仅对单电磁铁阀)。对标准型，电磁铁安装在油口A端。
WP=带用橡胶帽保护的应急手动按钮。
警告：公手动应急按钮仅在T口压力低于50bar时才可以操作。
WPD/H =带机械定位的手动应急按钮，需单独订货；
FIl, FV = 带接近式或感应式位置开关用于监测阀芯位置；
MV, MO =带辅助手柄位置垂直(MV) 或水平(MO。
DIN 43650的电气电子插头型号，需单独订货
666=标准型插头符合IP-65保护等级，适用于直接连接在电源上。
667=同666，但内置信号指示灯
669=内置整流电桥，用于交流供电，而电磁铁为直流控制情况(AC 110V和230V-lmax 1A)
E-SD = 可消除电磁铁断电时的电磁干扰的电子插头
特殊类型阀芯
0和3阀芯也有0/1和3/1型。此时，中位回油将受限制。
1,4,5和58阀芯也有1/1,4/8,5/1和58/1型。它们都具有特殊的形状，以减少切换时液压冲击。
1,3,8和1/2阀芯也有1P,3P,8P和1/2P，可限制阀芯的内泄漏。
1/9型阀芯在不得电时封闭油口，同时避免由于内泄造成A口和B口增压。
其它类型阀芯也可按要求供货。
工作极限-基于50℃时，ISO VG46液压油测得
曲线是在热的电磁铁、供电电压低值(Vnom-10%）时获得。工作曲线是指阀内流量均衡的情况，即P→A和B→T的流量相等。若流量不均衡或阀有控制切换时间装置时，工作范围相应减少。
节流插件（需单独订货)
当应用于特殊应用场合时，阀的P.A.B口必须安装节流插件，如有长软管或有蓄能器存在的场合，当阀切换时瞬间峰值超过大工作极限时。
意大利ATOS阿托斯电磁阀订货型号：
DHI-0711 23
DHI-0713 23
DHI-0713 23/PE
DHI-0713P/WP 23/PE
DHI-0714 23
DHI-0631/2 23/PE
DHI-0631/2/A 23
DHI-0631/2/WP 23
DHI-0631/2P 23 24VDC
DHI-0631/2P/AWP 24 24VDC
DHI-0639/O 23 24VDC
SDHI-0639/C 23
SDHI-0711 23
SDHI-0710 23
SDHI-0713 23
SDHI-0631/2 23
DHI-0631/2/FI/NC-X 24DC 27
ATOS电磁阀SDHE-0639/0 AC 10S
