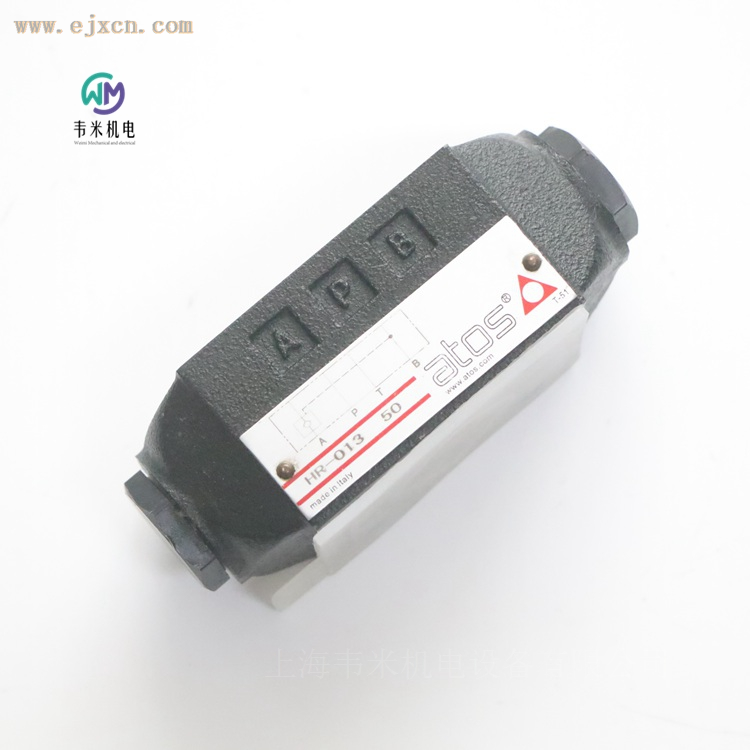

ATOS单向阀HR-013 50，现货库存，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！
意大利ATOS阿托斯叠加式单向阀
HR,KR,JPR型叠加式单向阀
直动式或先导式，ISO 4401标准，06，10，16和25通径
HR,KR为单向阀，有直动式或先导式两种形式。
JPR为先导式单向阀。
对于KR型中的某些型号可以按要求提供可选的预卸压形式。
HR-0= 06通径:流量高达60lmin,压力高达350bar。
KR-0 = 10通径:流量高达120I/min，压力高达315bar。
JPR-2 =16通径:流量高达200I/min，压力高达350bar。
JPR-3 =25通径:流量高达300l/min，压力高达350bar。
此类阀适用于液压油或具有类似润滑特性合成液的液压系统中。
主要特征，密封和油液-
安装位置 任意位置
安装面参数要求 粗糙度Ra0.4，平面度0.01/100 (Iso 1101)
MTTFd值符合EN ISO 13849标准 150年
环境温度范围
标准型= -30℃~+70°℃ /PE选项= -20℃~+70℃ /BT选项= -40℃~+70°℃
密封，推荐油液温度
NBR密封(标准型)=-20℃~+60℃，带HFC油液=-20℃~+50℃
FKM密封(/PE选项)=-20℃~+80c
HNBR密封(/BT选项)=-40℃~+60℃，带HFC油液=-40℃~+50℃
推荐粘度 15~100mm2/s-大允许范围2.8~500mm2/s
油液清洁度 ISO4406标准21/19/16 NAS 1638 10级，安装过滤精度为25um的进油过滤器.(B10≥75推荐值)
油液种类 适合密封类型 种类 参考标准
矿物油 NBR,FKM,HNBR HL,HLP,HLPD,HVLP,HVLPD DIN 51524
不含水抗燃油液 FKM HFDU,HFDR ISO 12922
含水抗燃油液 NBR，HNBR HFC ISO 12922
意大利ATOS阿托斯叠加式单向阀订货型号：
HR-011 11
HR-012 50
HR-013 50
SHR-012/4 10S
KR-012/4 35
KR-012/4 35 PE
意大利ATOS阿托斯减压阀
HG,KG,JPG-2和JPG-3型叠加式减压阀
ISO 4401标准，06，10，16和25通径
HG,KG,JPG是滑阀型减压阀，适用于液压系统中。
HG是直动式三通阀;
KG是两级，三通阀;
JPG是两级，两通阀;顺时针转动增大压力。
阀规格和大流量:
HG = 06通径，流量高达5OI/min;
KG= 10通径，流量高达10OI/min;
JPG-2 = 16通径，流量高达25Ol/min;
JPG-3 = 25通径，流量高达30Ol/min;
安装界面:
ISO 4401标准，06，10，16和25通径
大压力:
HG为350bar
KG和JPG为315bar
主要特征，密封和油液-
安装位置 任意位置
安装面参数要求 粗糙度Ra0.4，平面度0.01/100 (Iso 1101)
MTTFd值符合EN ISO 13849标准 150年
环境温度范围
标准型= -30℃~ +70℃ /PE选项= -20℃ ~+70℃ /BT选项= -40°℃~+70℃
密封，推荐油液温度
NBR密封(标准型)= -20℃~+60℃，带HFC油液=-20℃~+50℃
FKM密封(/PE选项)= -20℃ ~+80℃
HNBR密封(/BT选项)= -4o℃~+60°℃，带HFC油液=-40℃ ~+50℃
推荐粘度 15~100mm2/s-大允许范围2.8~500mm2/s
油液清洁度 ISO 4406标准21/19/16 NAS 1638 10级，安装过滤精度为25um的进油过滤器.(B10≥75推荐值)
油液种类 适合密封类型 种类 参考标准
矿物油 NBR，FKM,HNBR HL,HLP,HLPD,HVLP,HVLPD DIN 51524
不含水抗燃油液 FKM HFDU,HFDR ISO 12922
含水抗燃油液 NBR,HNBR HFC ISO 12922
意大利ATOS阿托斯减压阀订货型号：
HG-031/100 23
HG-031/210 23
HG-031/100 23/PE
KG-031/210 21
意大利ATOS阿托斯节流阀
HQ,KQ,JPQ型叠加式节流阀
流量控制,ISO 4401标准，06，10，16和25通径
HQ,KQ和JPQ是不带补偿的节流阀，通过单向阀允许反向自由流动。
在常规型号中，用螺栓装置来调节流量。
调节装置可按要求提供带有刻度的微调手柄。顺时针转动增大节流(通道减小)。
阀规格和大流量:
HQ-0 =06通径,/U选项流量高达25
l/min,标准型流量高达80l/min
KQ-0 = 10通径,流量高达16OI/min
JPQ-2 =16通径,流量高达20OI/min
JPQ-3 =25通径,流量高达30Ol/min
安装界面:
lSo 4401标准，06，10，16和25通径
大压力:
350bar (HQ,JPQ)
315bar (KQ)
机能
控制执行元件的回油:
12=双路,控制A口和B口的回油
13=单路，控制A口回油
14=单路,控制B口回油
控制执行元件的进油:
22=双路,控制A口和B口的回油
23=单路，控制A口回油
24=单路，控制B口回油
主要特征，密封和油液
安装位置 任意位置
安装面参数要求 粗糙度Ra0.4，平面度0.01/100 (ISO 1101)
MTTFd值符合EN ISO 13849标准 150年
环境温度范围
标准型= -30℃ ~ +70℃ /PE选项= -20℃~+70℃ /BT选项= -40℃ ~+70℃
密封，推荐油液温度
NBR密封(标准型)= -20C ~+60℃，带HFC油液=-20℃ ~+50℃
FKM密封(/PE选项)= -20℃ ~+80℃
HNBR密封(/BT选项)= -40℃~+60℃，带HFC油液=-40℃ ~+50℃
推荐粘度 15~100mm2/s-大允许范围2.8~500mm2/s
油液清洁度 ISO4406标准21/19/16 NAS 1638 10级，安装过滤精度为25um的进油过滤器,(B10≥75推荐值)
油液种类 适合密封类型 种类 参考标准
矿物油 NBR,FKM，HNBR HL,HLP,HLPD,HVLP,HVLPD DIN51524
不含水抗燃油液 FKM HFDU,HFDR ISO 12922
含水抗燃油液 NBR，HNBR HFC ISO 12922
意大利ATOS阿托斯节流阀订货型号：
HQ-022 50
JPQ-212 17
JPQ-222 17
JPQ-222/G 18
HQ-012 52/PE
HQ-012/G 54
KQ-012 53
KQ-012 53/PE
意大利阿托斯ATOS流量控制阀
DHQ型叠加式快/慢速控制阀
补偿流量控制和旁路电磁阀，ISO 4401标准，06通径
DHQ是叠加阀，用于液压执行器的快/慢速控制。
它们结合了用于慢速调节的QV-06型压力补偿流量控制阀和用于快/慢速切换的旁路电磁阀。
根据C型或O型，在电磁铁失电或得电的情况下实现慢速控制。
慢速调节是通过旋转流量控制阀的微调螺母来实现的。顺时针转动可减少流量，调节螺母带固定锁选项可按要求提供。
流量控制阀内置一个单向阀⑤，允许油液反向自由流动。
安装界面:ISO 4401标准06通径
大控制流量:达1.5-6-11-16-24 I/min
自由流量达40 I/min。
大压力:达到250bar
组成：旁路电磁阀用于快/慢速切换，电磁线圈，2通压力补偿流量阀用于慢速调节，微调螺母用于流量调节，单向阀用于反向自由流动。
主要特征
安装位置 任意位置
安装面参数要求符合ISO4401 可接受粗糙度指标Ra0.4 -平面度0.01/100
环境温度范围
标准型=-30°C ~ +70°c /PE选项=-20°c~ +70°c/ BT选项=-40°℃ ~ +70°C
储存温度范围
标准型= -30°C~ +80°c /PE选项=-20°C ~ +80°c /BT选项=-40℃ ~ +80°℃
表面防护 阀体:镀锌层黑色钝化 线圈:锌镍涂层(直流型) 塑封(交流型)
遵守细则 CE认证低电压指令2014/35/EU，RoHs指令2011/65/EU，新版2015/863/EU，REACH规则(EC)n°1907 /2006。
通过单向阀的大反向流量[l/min] 24
通过旁路阀的大自由流量[lV/min] 40
大压力[bar] 250
密封和油液
密封，推荐油液温度
NBR密封(标准型)= -20℃~+80℃，带HFC油液=-20℃~+50℃
FKM密封/PE选项)= -20℃~+80c
HNBR密封(/BT选项)= -40°℃~+60℃，带HFC油液=-40℃~+50℃
推荐粘度 15~100mm2/s -大允许范围2.8~500mm2/s
油液高清洁度 ISO 4406标准，20/18/15 NAS 1638 9级
油液种类 适合密封类型 种类 参考标准
矿物油 NBR,FKM HL,HLP,HLPD,HVLP,HVLPD DIN 51524
不含水抗燃油液 FKM HFDU,HFDR ISO 12922
含水抗燃油液 NBR HFC ISO 12922
电气特性
绝缘等级
符合欧洲EN ISO13732-1和EN ISO4413标准，直流线圈表面温度为H(18O℃)级，交流线圈表面温度为F(155℃)级
保护等级符合DIN EN 60529标准 P65(带666,667插头正确安装)
相对负载因子 100%
电压波动范围 ±10%
符合DIN 43650标准的电气插头
666=标准插头IP-65，适用于直接连接到电源上
667 =同666，但带内置led信号灯。适用于电源电压为24AC或DC，110AC或DC，220AC或DC
669=内置整流电桥，用于交流供电，而电磁铁为直流控制情况(AC110V和230V - lmax 1A)
意大利阿托斯ATOS流量控制阀、快/慢速控制阀订货型号：
DHQ-013/C/1-I 21
DHQ-016/C/24-EX 24DC 10
ATOS单向阀HR-013 50
