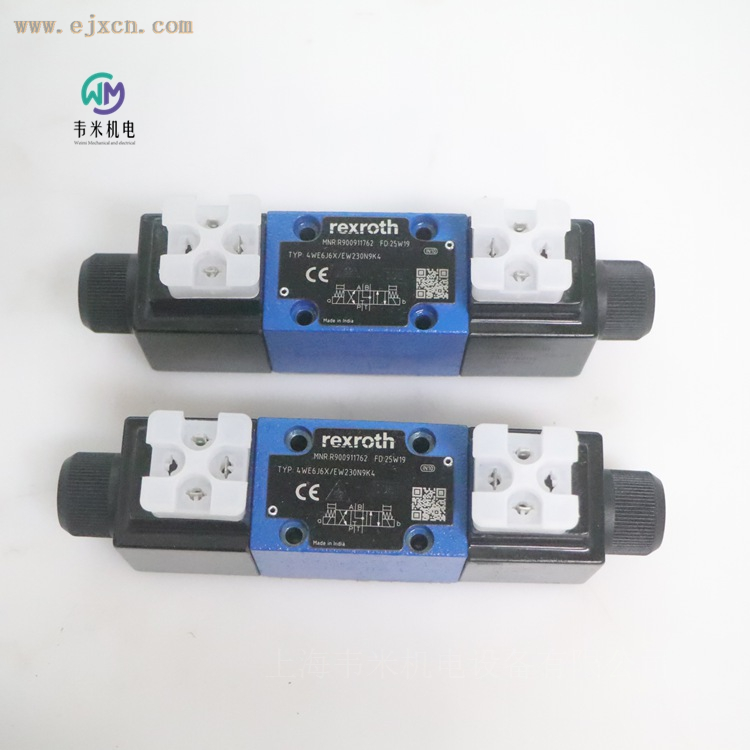

力士乐REXROTH液压方向短管阀4WE6J6X/EW230N9K4
R900911762 4WE6J6X/EW230N9K4
公称尺寸 6, 符号 J, 通过电磁致动, 230 VAC 50/60Hz
液压 阀门 方向阀 换向阀 液压方向短管阀 电磁阀
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
直动式
连接图 ISO 4401-03-02-0-05
产品系列 WE6../E
工作压力. [bar] 350.0
体积流量 [l/min] 60.0
活塞符号 符号 J
连接类型 底板安装
标称尺寸 6
驱动类型 通过电磁致动
连接数 4
开关位置数 3
电源电压 230 VAC 50/60Hz
电插头 3 芯设备插头 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
符合性说明 CE - 低电压指令 2014/35/EU
UKCA - 低电压指令 SI2016/1091
液压油 HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件 NBR
重量 [kg] 1.72
REXROTH 力士乐 R900911762（4WE6J6X/EW230N9K4）三位四通电磁换向阀产品详解
在现代工业液压系统当中，方向控制阀承担着控制液压油流启停、通断与流向切换的核心职能，是整套液压回路实现动作逻辑的基础元件。REXROTH 力士乐 4WE6 系列 NG6 通径电磁换向阀，在各类液压设备当中应用广泛，R900911762（4WE6J6X/EW230N9K4）作为该系列下交流 230V 供电、J 型中位机能的三位四通湿式电磁铁换向阀，凭借成熟的结构设计、稳定的工况适配能力，被大量应用于机床、橡塑机械、自动化产线、小型工程机械等各类液压场景当中。本文从产品基础参数、型号代码解析、内部结构、工作原理、机能特性、适用工况、安装维护要点、选型注意事项等多个维度，对该款电磁换向阀进行完整介绍，为设备设计、备件替换、故障检修提供参考依据。
一、产品基础信息与核心技术参数
产品物料号：R900911762
完整型号：4WE6J6X/EW230N9K4
产品类型：直动式湿式电磁铁三位四通电磁换向阀
公称通径：NG6（6 通径），安装接口遵循 ISO4401?03?02?0?05 国际标准，同时兼容 DIN24340 A6、CETOP?R03（D03）安装基面，属于行业通用标准规格，市场上同规格阀板、油路块具备良好互换性。
核心技术指标如下：
工作压力：P、A、B 油口最高工作压力可达 350bar；回油 T 口允许背压最大 100bar，实际系统设计过程中建议控制背压在 50bar 以内，降低阀芯卡滞风险，延长阀件使用寿命。
通流能力：交流电磁铁版本最大允许流量 60L/min，在系统流量 40L/min 以内区间工作时，阀件压降、发热表现更为平稳；如果系统流量长期超过额定区间，会产生较大压力损失与温升，影响换向稳定性。
供电规格：EW230 代表交流 230V，适配 50Hz/60Hz 工业电网，适用于现场具备交流供电条件，不方便布设直流电源的液压站场景。
结构形式：弹簧对中复位，双侧湿式电磁铁驱动，N9 内置隐藏式手动应急操作按钮，K4 为单阀独立 DIN EN175301?803 电气插头接口，插头需要单独采购配置。
密封配置：出厂标配 NBR 丁腈橡胶密封件，适配常规矿物型抗磨液压油，介质粘度适用范围 5?500mm²/s；若介质为水乙二醇、磷酸酯等特殊介质，需要更换 FKM 氟橡胶密封版本。
工作温度范围：液压介质油温?20℃~+80℃，环境工作温度?20℃~+50℃；高温工况下需要关注线圈温升，做好散热防护。
换向特性：湿式电磁铁结构，衔铁浸泡在液压油内部完成驱动动作，降低机械冲击，换向响应平稳，同时具备不错的抗污染能力；断电之后依靠两端复位弹簧自动将阀芯推回中位位置，维持 J 型中位油路状态。
认证：满足 CE 低压指令相关要求，可适配欧盟相关设备配套使用需求。
二、型号代码分段解析
完整型号 4WE6J6X/EW230N9K4 每一段字符都对应产品结构、机能、电气配置，读懂型号编码，有助于快速区分同系列不同版本，避免选型错配，下面逐段拆解含义。
4：四通阀，代表阀体拥有 P 压力油口、T 回油口、A 工作油口、B 工作油口一共四个主油口。
WE：产品系列代号，代表电磁铁驱动滑阀式方向阀。
6：公称通径 NG6，对应安装基面规格。
J：滑阀中位机能符号，也就是阀芯处于中间位置时，阀体内部各个油口连通逻辑，J 机能特性为 P 口封闭，A、B 油口接通 T 回油口。
6X：产品设计系列，6X 系列代表 60?69 迭代版本，同系列安装尺寸保持一致，老款 60、61 系列阀板油路块可以直接兼容替换 6X 版本阀件。
E：湿式电磁铁，可拆装线圈结构，更换线圈不需要拆解液压油路，无需拆卸阀体，降低维修难度。
W：交流电磁铁标识。
230：线圈额定电压 AC230V，适配 50/60Hz。
N9：隐藏式内置手动应急按钮，阀外部仅预留按压孔，无突出顶杆，设备正常运行时不会误触碰；设备断电、电磁铁故障时，可以使用细杆按压，强制推动阀芯换向，方便设备调试、应急检修。
K4：独立式电气连接，每个电磁铁单独配置 DIN 标准插头，非集中接线形式，插头配件需要另行订购。
物料号 R900911762 是力士乐官方唯一物料编码，采购备件优先核对物料号，相比型号文本，可以最大程度避免滑阀机能、电压、附加选项出现偏差，保障备件和原设备完全匹配。
三、内部结构与工作原理
R900911762 属于直动式滑阀电磁换向阀，整套阀件主要由铸铁阀体、精密加工控制阀芯、两端复位弹簧、湿式电磁铁组件、密封组件、手动应急机构几大部分组成。
阀体内部加工有精密阀孔，阀芯在阀孔内部做轴向滑动，阀芯上设计有不同尺寸的环形节流槽，阀芯位置发生移动之后，改变各个油口之间连通关系，以此控制液压油流向。两端配置复位弹簧，当两侧电磁铁都不得电时，弹簧作用力将阀芯稳定维持在中位，保持 J 机能油路逻辑。
湿式电磁铁是这款阀件关键部件，衔铁浸泡在液压油内部，和传统干式电磁铁对比，油液可以起到润滑、缓冲、散热多重作用，降低衔铁撞击磨损，也能够缓冲换向冲击。当一侧电磁铁线圈通电，电磁吸力克服弹簧弹力，推动阀芯向另一侧移动，改变油路连通关系，控制油缸或者液压马达完成伸出、缩回动作；线圈失电之后，弹簧推动阀芯回归中位，停止执行机构动作。
配置 N9 隐藏手动操作机构，当电气系统故障、线圈烧毁，设备无法通电换向时，操作人员可以借助细工具按压手动顶杆，直接推动阀芯切换位置，完成设备调试或者故障应急处理，这一功能在设备检修现场实用性较强。电磁铁线圈支持 90° 旋转调整角度，在安装空间受限的液压集成块上，可以灵活调整插头朝向，方便布线施工，规避管线干涉问题。
四、J 型中位机能工况特点
R900911762 采用 J 型中位滑阀机能，中位状态下 P 压力油口封闭，A 油口、B 油口连通 T 回油口。理解中位机能，是液压系统回路设计、故障排查的重点。
当中位时 P 口封闭，液压泵出口压力会维持系统溢流阀设定压力，泵持续处于带载工作状态，不会卸荷；A、B 口通回油，液压缸两腔直接接通油箱，油缸处于浮动状态，外部外力可以推动油缸活塞杆移动。
该机能适合的场景：第一，油缸不需要中位锁紧，允许外力浮动，但是液压系统不希望中位卸荷，需要快速响应下一次动作的工况；第二，部分辅助执行回路，频繁往复动作，需要缩短建压时间；第三，部分小型液压马达回路，中位时马达两侧油腔通回油，允许马达在外力作用下自由转动。
同时也需要明确该机能的局限：J 机能中位不能实现负载锁紧，油缸在外力作用下会发生位移，如果设备需要中位保持负载位置，不能直接选用该机能，需要搭配液控单向阀等锁紧元件使用；泵在中位持续带压，会带来持续发热，系统连续待机时间较长的场景，需要评估系统发热，必要的时候增加卸荷回路设计。
五、主要应用行业与典型设备
R900911762 作为 AC230V 交流供电的 NG6 电磁换向阀，适配现场交流电源充沛，没有集中 24V 直流电源的工业场景，广泛应用于多行业液压设备当中。
机床行业：各类普通机床、专用机床液压夹具、辅助工作台换向回路，机床滑台辅助动作。很多老款机床电控系统直接输出 AC220/230V 电压驱动电磁铁，选用该款阀件，不需要额外加装直流电源，简化电气设计。需要注意，若夹具需要夹紧保压，回路需要叠加液控单向阀实现锁紧，不能单纯依靠 J 机能阀芯保压。
橡塑机械：中小型注塑机、挤出机辅助液压动作回路，料筒移动、安全门液压驱动、模具辅助动作。注塑车间很多设备具备交流供电基础，交流电磁铁阀件适配现场供电条件。
自动化生产线与包装设备：液压驱动工装、物料压紧机构、打包设备液压回路。产线调试阶段，手动应急按钮可以方便现场调试人员离线测试油缸动作。
冶金辅助设备：轧钢辅助机构、输送夹紧机构、中小型液压试验台。试验台需要频繁切换动作，要求换向响应及时，中位系统保持压力，快速响应下一次动作指令，J 机能比较适配这类需求。
小型工程机械、环卫设备附属液压回路：部分改装设备、车载液压站，使用交流发电机供电的液压系统，选用 AC230V 电磁铁版本。
船舶甲板辅助机械、通用液压站：标准化液压动力单元，用于驱动各类往复油缸，执行不需要中位锁紧的往复动作。
在选型替换时，除核对物料号之外，需要重点确认三点：滑阀机能 J 型是否匹配原有回路逻辑、线圈电压 AC230V、是否需要手动应急功能，避免电压不匹配、机能不对，导致设备动作异常。
六、安装、调试与日常维护要点
该款阀件为板式安装阀，必须配合标准 NG6 油路块或者安装底板使用，不可以管式直接接管。安装使用过程当中，规范操作可以降低阀芯卡滞、线圈烧毁、泄漏等故障概率，延长阀件使用寿命。
安装基面要求：油路块安装平面平面度、粗糙度满足标准，表面无毛刺、磕碰凹坑；紧固螺栓选用 M5 规格，螺栓拧紧力矩控制在 8?9Nm，力矩过大会造成阀体变形，阀芯卡滞；力矩不足，会出现阀体和阀板结合面外泄漏。安装之前清理油路块油口，清理金属切屑、杂质，避免杂质进入阀体内部。电磁铁线圈可以旋转角度，调整插头朝向，调整完成之后再锁紧线圈锁紧螺母。
液压油与过滤要求：阀件属于精密滑阀元件，对油液清洁度存在一定要求，系统建议配置过滤器，系统油液过滤精度建议不大于 25μm；高精度、高频换向工况，建议提升至 10μm。油液变质、杂质过多是阀芯卡滞最常见诱因，定期取样检测油液状态，按时更换滤芯。介质优先选用 HLP 抗磨液压油，粘度区间 32?46 号，介质温度维持在合理区间。
电气接线注意事项：使用符合 DIN EN175301?803 标准插头，做好线缆防水防护；AC230V 交流线圈接线，区分火线零线，接地端可靠接地。交流电磁铁启动冲击电流较大，电气回路需要预留足够的继电器触点容量，避免触点烧蚀；接线完成后检查插头密封垫圈完好，防止油污、水汽侵入插头内部造成短路。禁止在带电状态下插拔插头。
调试操作：设备初次调试，确认供电电压和线圈额定电压一致，严禁将 380V 电压接入 230V 线圈，直接会造成线圈烧毁。可以先利用 N9 手动按钮，手动测试阀芯换向，确认油缸动作方向符合设备逻辑，再上电做电气换向测试。调试时关注换向噪音，正常湿式电磁铁换向噪音柔和；如果出现尖锐异响，排查系统压力、流量是否超出阀件额定范围，油液是否存在大量气泡。
日常维护与故障处理
外泄漏：结合面漏油，优先检查螺栓力矩，检查阀板平面是否损伤；插头位置渗油，检查插头密封圈。
阀芯卡滞，无法换向：优先排查油液污染，拆检清洗阀芯阀体，不可强行反复通电驱动电磁铁；杂质严重时需要更换液压油与滤芯。
线圈不动作：测量线圈两端实际电压，确认电压是否到位，检查接线、继电器触点，线圈烧毁则直接更换线圈，湿式电磁铁更换线圈无需拆解阀体油路。
动作速度慢，压力损失大：核查系统实际流量是否超过阀件允许流量，检查油液粘度是否过高。
七、备件替换与选型避坑提示
在设备维修替换旧阀件时，很多用户只看型号片段，容易出现电压、滑阀机能混淆问题，R900911762 物料号是最准确的识别依据。市场 4WE6 系列衍生版本众多，4WE6J6X 有 DC24V、AC110V、AC230V 多种电压，同样 J 机能，电压不同物料号完全不一样，直接混用会出现电磁铁无法吸合或者烧毁故障。
同时需要区分滑阀机能，J、E、D、H 等不同中位机能，油口连通逻辑差异很大，直接替换错误机能阀件，会出现油缸动作错乱、系统中位卸荷、无法保压等一系列问题。部分客户需要带 B10 密封、氟橡胶密封等特殊选项，对应物料号也会发生改变，采购备件优先提供整机物料号，再核对型号文本双重确认。
国产同规格 6 通径电磁换向阀安装基面兼容 ISO 标准，可以实现功能替代，但是在阀芯加工精度、电磁铁耐用性、抗冲击能力上存在差异，高频换向、连续长时间运行工况，需要综合评估替代产品适配性。
八、总结
R900911762（4WE6J6X/EW230N9K4）作为 REXROTH 力士乐 4WE6 系列 NG6 规格交流 230V 湿式电磁铁三位四通电磁换向阀，依托标准化 ISO 安装接口、成熟湿式电磁铁结构，实现液压油路方向切换控制。J 型中位机能，中位 P 口封闭、A/B 通回油，系统中位维持压力，执行机构油缸处于浮动状态，适合不需要中位机械锁紧、需要快速响应连续动作的液压回路，在机床、橡塑机械、自动化产线、各类通用液压站当中拥有大量实际应用场景。
阀件的稳定运行，和油液清洁度、规范安装、合理选型息息相关。在项目设计选型或者旧设备备件更换时，不仅需要核对完整型号，物料号 R900911762 是确认产品版本的重要依据，同时要充分理解中位机能特性、流量压力边界条件、供电电压，结合设备实际工况完成匹配，避免选型失误带来设备故障。在日常使用维护当中，做好油液过滤管理、电气防护，能够有效降低卡滞、泄漏、线圈损坏等故障发生概率，保障整套液压系统平稳运行。
本文内容基于公开产品及网络数据，实际选型请以技术手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?
