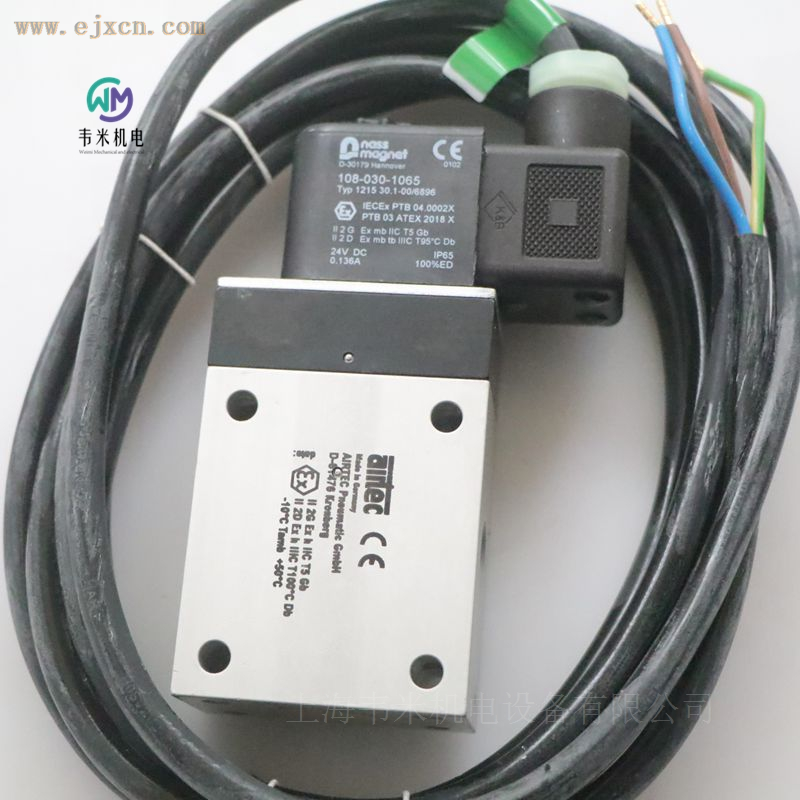

AIRTEC防爆电磁阀M-07-311-HN-012，德国产地，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！
德国AIRTEC电磁阀M-07系列
电动阀 – M系列
非常适合高要求的应用
M系列包括一系列多功能的电动阀，以其高可靠性和精确性在各种应用中脱颖而出。它们是控制气动系统以及需要精确可靠阀门控制的自动化过程的理想选择。阀门有多种型号可供选择，包括3/2通路、5/2通路和5/3通路阀门，从而满足广泛的应用需求。
得益于多种接口尺寸（从M5到G1/2）以及坚固的结构设计，M系列阀门能够在严苛环境中可靠工作。其接口尺寸如G1/8，额定通径为4毫米，为狭窄空间提供了紧凑的解决方案。温度范围从-10°C至+70°C，适用于多种工业应用。
另一个突出特点是具备IP 65防护等级，确保高度防尘防水。因此，这些阀门即使在恶劣条件下也能使用。对于有更高安全要求的特殊应用，我们还提供可选的ATEX认证，允许在危险区域使用。
M系列包含多种阀门型号，并提供多种电压版本。支持直流电压（12 V和24 V）以及交流电压（24 V、115 V和230 V），因此这些阀门适用于各种电气控制系统。凭借其多样性和灵活性，它们为工业中的众多应用提供了最佳解决方案。
无论是用于自动化技术、气动技术还是有特殊安全要求的特定领域，M系列电动阀都能提供可靠性能和最高品质。探索M系列的各种变体，找到满足您特定需求的阀门。
HN=手动修改。可在180°的范围内重定位。适用HN在端口2的同一侧提供标准阀门。
根据客户要求阀门不带接线盒时，标准线圈订货号的一个数字须在从1到4中改变。如果客户需要订购可选的接线盒，须分开订购。
设计与功能
订货时请注明电压。阀ME-07-511-HN-Q，ME-07-520-hN-Q适用于真空。(-0.95...10barl-14...175psi),
以下所有系列的阀可配防爆线圈，且符合欧洲94/9/1EQ(ATEX)防爆标准。
接口： G1/4
通径： 9mm
温度范围： -10...70℃
介质过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4级，仪器空气，不含侵蚀性添加剂。不同的压力露点必须至少比环境温度低10°C。
材料主体：铝（阳极氧化），塑料，密封件：NBR，内部零件：铝，钢
和塑料
防护等级IP 65，符合EN 60529
可提供符合2014/34/EU（ATEX）要求的阀门。（第10页）
材料: 阀体:铝（阳极氧化)，密封圈:NBR和POM，内部零件:铝、不锈钢和黄铜
防护等级: IP65根据标准EN 60529
AIRTEC二位三通电磁阀
M-07-310-HN
M-07-311-HN-012
M-07-310-HN+108-030-1160
M-07-310-HN 24VDC
M-07-311-HN
M-07-311-HN 24V
M-07-311-HN DC24V
M-07-311-HN AC230V
M-07-311-HN 230V 50-60Hz
M-07-311-HN+23-SP-011-427
M-07-311-HN+108-030-1065
M-07-320-HN
ME-07-311-HN
ME-07-312-HN
ME-07-312-HN 24V
ME-07-320-HN
MO-07-310-HN
MO-07-311-HN
AIRTEC二位五通电磁阀
M-07-510-HN
M-07-510-HN DC24V
M-07-510-HN AC230V
M-07-510-HN+23-SP-011-412
M-07-511-HN
M-07-520-HN
M-07-520-HN-427
M-07-520-HN+108-030-0026
M-07-511-HN+108-030-1160
M-07-511-HN+108-030-1065
M-07-511-HN-912
ME-07-511-HN
AIRTEC三位五通电磁阀
M-07-530-HN
M-07-530-HN-412
M-07-530-HN-23-SP-011-411 DC12V
M-07-530-HN+23-SP-011-427
M-07-533-HN
M-07-533-HN DC24V
M-07-533-HN+23-SP-011-412
M-07-534-HN
M-07-530-HN+108-030-1067
ME-07-530-HN
AIRTEC M-07-311-HN-012 二位三通防爆电磁阀｜气动系统危险区换向控制元件
在现代工业自动化体系中，气动电磁阀作为控制系统的基础执行元件，承担着压缩空气介质方向切换、回路通断控制的核心作用。设备整体运行稳定性、调试便捷性、环境适应能力，都与电磁阀选型息息相关。针对喷涂、化工、粉尘等易燃易爆危险工况，普通气动元件无法满足现场安全规范，需要选用带防爆认证的电磁阀产品。德国 AIRTEC（爱尔泰克）深耕气动元件领域多年，旗下 M?07 系列电磁阀凭借成熟的结构设计，在各类自动化设备中得到广泛应用。M-07-311-HN-012作为该系列下的二位三通单电控弹簧复位 ATEX 防爆电磁阀，兼顾紧凑体积、稳定换向性能与现场运维便利性，适配多行业防爆区域气动控制需求，成为设备集成、产线改造项目中经常选用的气动部件。
一、产品基础概述与型号解析
M-07-311-HN-012 属于 AIRTEC M?07 平台下二位三通单电控弹簧复位防爆电磁阀，弹簧复位常闭结构，型号每段字符对应产品功能配置，便于技术人员快速识别选型信息。
M?07：代表产品归属 M?07 系列，确定阀体规格、接口尺寸、基础流量框架；
311：代表二位三通，单电控弹簧复位，常闭功能，通电换向、断电弹簧自动复位；
HN：配置自锁式手动应急操作机构，支持 180° 角度调整，现场可借助螺丝刀完成手动换向，用于设备调试、故障排查、离线测试；
012：电气选项编码，代表出厂预装 ATEX 浇封型防爆线圈，额定电压 DC24V，实现电气信号向机械阀芯动作转换，整套阀门满足防爆区域使用条件。
该产品主要用于危险区域内压缩空气回路的通断与换向，多用于驱动单作用气缸、气动执行器、气动薄膜部件，也可以实现气路吹扫、回路泄压、阀岛分支控制等工况。介质适配经过滤干燥处理的压缩空气，遵循 ISO 8573?1:2010 标准 7?2?4 等级，介质内不得含有腐蚀性气体、大量油雾与固体颗粒，保障阀门长期运行表现。阀体本体与普通 M?07 阀体通用，但因装配防爆线圈，整机取得 ATEX 防爆认证，可直接用于气体、粉尘易燃易爆危险区域。
二、核心技术参数与硬件材质配置
M-07-311-HN-012 在硬件选材与参数设计上面向工业危险区工况，兼顾结构强度、密封可靠性、防爆安全与环境耐受能力，核心参数如下：
表格
项目 参数说明
阀功能 二位三通（3/2）单电控，机械弹簧复位，常闭
防爆等级 ATEX II 2G Ex mb IIC T5 / II 2D Ex mb tb IIIC T95℃
连接接口 G1/4 螺纹接口，支持底板安装与直接管路螺纹安装
公称通径 6?9mm
工作压力区间 2.5?10bar，适配常规工厂气源压力
环境温度 -20℃~+50℃，适配防爆工况温度范围
防护等级 IP65（EN60529 标准）
阀体材质 铝合金阳极氧化处理
密封组件 NBR 橡胶 + POM 材质组合密封
内部构件 铝件、黄铜、不锈钢复合零件
手动机构 HN 自锁手动操作，180° 可换向定位
介质 过滤干燥无油压缩空气
安装形式 螺纹直装、汇流板阀组安装两种方式
重量 约 0.62kg（防爆线圈略重于普通线圈）
阀体采用整块铝合金铣削加工，表面阳极氧化工艺处理，降低氧化腐蚀风险，面对车间潮湿、粉尘环境，阀体不易出现锈蚀现象，延长阀体使用寿命。密封组件采用 NBR 与 POM 组合方案，橡胶部分保障密封贴合度，POM 硬质密封结构可以应对气源中少量杂质，降低阀芯卡滞概率。内部运动零件选用不锈钢、黄铜材质，减少运动磨损，维持阀芯换向流畅度。
线圈采用浇封防爆结构，满足 ATEX 认证要求，浇封材料把电气元件完整包覆，抑制内部电弧、高温向外传递，避免引燃周边爆炸性气体、粉尘。整机 IP65 防护等级，具备防尘以及防低压喷水侵入能力，在车间喷淋、粉尘较多的工位，线圈与阀体结合位置可以抵御现场环境侵扰，减少水汽粉尘侵入，无需额外增加复杂防护外壳，简化设备结构设计。
三、结构设计与工作原理
M-07-311-HN-012 属于直动式单电控弹簧复位防爆电磁阀，整体分为阀体阀芯组件、ATEX 浇封防爆线圈模块、HN 手动应急机构三大部分。
电气信号接入防爆线圈后，电磁力驱动阀芯完成位置切换，改变内部气路通道连通关系。通电状态下，进气口 P 与工作口 A 连通，压缩空气输出，驱动后端单作用气缸或者气动执行元件动作；当线圈失电，内置复位弹簧推动阀芯回到原始位置，P 口切断，A 口与排气 R 口连通，执行元件内部气体向外排出，单作用气缸依靠自身弹簧完成复位动作。
HN 手动操作机构是这款产品很有实用价值的配置。在设备断电，PLC 控制系统无法输出信号时，运维人员使用螺丝刀拨动手动机构，就可以人为驱动阀芯换向，模拟电磁阀通电动作。设备装配调试阶段，可以不接电直接测试气缸、夹具动作是否正常；设备出现故障停机检修，能够手动测试气路通断，判断故障来源于上游电气信号还是下游气动部件。机构支持 180° 旋转定位，可以根据阀体安装朝向，调整手动操作口位置，方便不同柜体、设备空间下操作，不会出现安装之后手动机构被结构遮挡无法操作的情况，有效提升设备调试、故障排查的工作效率。
防爆线圈采用电缆出线结构，配套防爆电缆接头，不使用普通 DIN 插座，满足危险区接线规范。订货编码不同可以选择不同电缆长度，适配设备布线需求。阀体本身兼容汇流板安装，多只阀门组合装配在汇流板上，组成小型防爆阀岛，集中供气集中排气，节省设备内部管路布局空间，减少接头数量，降低管路泄漏点，适合防爆柜内多执行元件集中控制场景。
四、行业应用场景
依托防爆认证、结构特点，M-07-311-HN-012 适配化工、喷涂、制药、环保、粉体物料、轻工防爆产线等多个行业，在易燃易爆危险区域装备中承担气路控制任务。
喷涂设备行业：喷涂工位存在可燃溶剂挥发气体，属于典型气体危险区。大量单作用气缸用于喷枪驱动、风门切换、夹具夹紧机构。该 ATEX 防爆电磁阀接收 PLC 信号控制气缸伸出缩回，完成工位定位、风门启闭动作；IP65 防护抵御漆雾粉尘，HN 手动机构方便设备调试换型，缩短产线停机维护时长。
制药与化工设备：部分制药、化工工位存在溶剂蒸汽、可燃性粉体，设备内部气动执行机构，用于工艺阀门启闭、物料挡板切换。浇封防爆线圈满足危险区安全规范；阳极氧化铝合金阀体不易析出杂质，适配工艺设备洁净度要求；宽温度范围适配冷却、加热周边工位，保障生产线稳定运行。
粉体、除尘行业：粮食加工、粉料输送、除尘设备存在粉尘爆炸风险，除尘反吹回路、气动蝶阀驱动、物料切换机构，可选用本款防爆电磁阀。气源会夹杂少量粉尘颗粒，阀体内部 POM 密封结构降低颗粒造成卡阀风险；整机 ATEX 防爆认证适配粉尘危险区域，IP65 防护抵御现场粉尘水汽侵入。
防爆自动化装配工装：防爆车间内工装夹具大量单作用夹紧气缸，用于工件定位压紧。M-07-311-HN-012 控制夹具夹紧松开，设备调试阶段，手动机构可以离线测试夹具开合，不用反复启停控制系统，提升工装调试效率。
除此之外，在物流防爆输送设备、橡塑设备、废气处理设备等危险区气动回路，该型号电磁阀同样有较多应用，针对危险环境下单作用执行元件的控制需求，提供成熟的解决方案。
五、选型、安装及运维注意事项
正确选型、规范安装、定期维护，能够充分发挥 M-07-311-HN-012 的性能，满足防爆安全要求，降低故障概率，延长元件使用周期。
气源处理：压缩空气前端务必配置过滤减压组件，过滤精度达到 40μm 及以上，除去空气中水分、固体杂质。如果气源油雾含量过高，会加速密封件老化；水分冷凝会造成阀芯锈蚀，气源品质不符合 ISO8573?1 标准会显著缩短阀门使用寿命。防爆工况下不建议添加油雾润滑。
压力匹配：工作气源压力维持在 2.5?10bar 区间，避免长期超过最大工作压力运行，过高压力会加大弹簧、密封件负载；低于最低工作压力，会出现阀芯换向不到位，气缸动作无力现象。
防爆与电压确认：M-07-311-HN-012 出厂为 DC24V 浇封 ATEX 防爆版本；接线严格遵循危险区域电气安装规范，必须使用配套防爆电缆接头，禁止改装线圈、更换普通接插件。电压偏差控制在额定电压 ±10% 以内，电压偏差过大，会造成线圈发热加剧或者换向无力。备件更换线圈，必须使用同型号防爆线圈 23?SP?037?012?xx，禁止替换普通线圈，否则整机防爆失效。
安装布局：阀体可以任意角度安装，优先保证手动操作机构预留操作空间；管路接口注意密封处理，螺纹缠绕生料带时，避免生料带碎屑进入阀体内部造成卡阀。汇流板安装时，保证阀板密封垫片完好，防止阀板位置漏气。危险区域安装需要遵循现场防爆规范。
手动机构使用：HN 手动机构仅作为调试检修手段，不可当做长期生产操作方式。完成手动测试后，恢复机构原始状态，避免设备自动运行状态下阀芯被人为锁定，造成设备动作异常。
日常维护：常规工况下，定期检查管路接头、阀体有无漏气现象；设备长时间停机重启，建议提前做气源吹扫；密封件随运行时长会出现老化，高频次动作工况下，按需开展密封组件更换维护。现场粉尘、水汽较重，需要强化前端气源干燥过滤配置。防爆元件检修更换，不允许私自拆解防爆线圈部分。
备件选型：设备做备件储备时，完整型号 M-07-311-HN-012 需要完整核对，区分?012 防爆版本和?712 普通线圈版本，区分 310/311 功能差异，避免型号错配，造成备件无法满足防爆工况。
六、产品价值总结
在防爆区域气动控制方案选型中，电磁阀不只是简单的通断元件，整机防爆合规性、环境适应力、调试便捷性、运行稳定性，会直接影响整套设备的安全表现。AIRTEC M-07-311-HN-012 二位三通 ATEX 防爆电磁阀，依托成熟的直动弹簧复位结构，G1/4 接口适配常规工业管路，IP65 防护、?20℃~+50℃宽温域，搭配 HN 自锁手动操作机构，兼顾独立螺纹安装与汇流板阀组安装两种方案，适配喷涂、化工、粉体、制药、防爆工装夹具等诸多危险区域的单作用气缸、气动执行器控制场景。
面对设备调试检修场景，手动操作机构降低故障排查难度；阳极氧化阀体、复合密封材质，帮助阀门应对车间粉尘、潮湿等复杂工况；出厂整套 ATEX 防爆配置，省去阀体线圈自行配对的风险，保障设备满足防爆规范。在防爆产线新建、设备改造、备件替换场景中，这款电磁阀可以为危险区域气动控制系统提供稳定合规的换向解决方案，帮助设备维持平稳运行，降低运维时间成本。
本文为产品技术科普文章，实际选型请结合现场防爆分区、气源条件、执行元件参数、环境工况综合评估，产品防爆证书、具体参数以样本手册及符合性声明为准。
本文内容基于公开产品及网络数据，实际选型请以技术手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?
