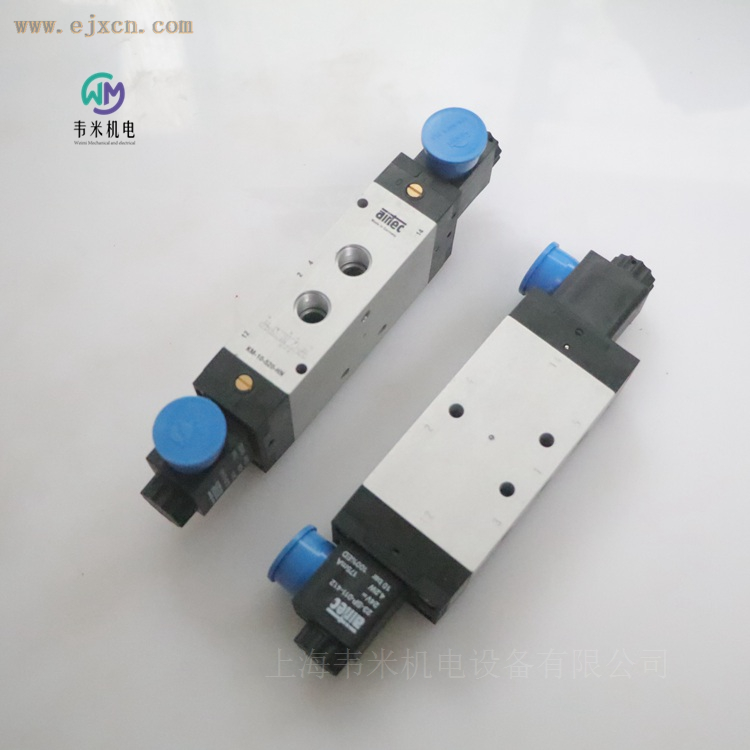

AIRTEC电磁阀KM-10-520-HN，德国产地，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！
德国AIRTEC爱尔泰克电磁阀
KM-09和KM-10系列
该系列的技术特点
连接KM-09:G1/8
KM-10:G1/4
标称宽度KM-09:6 mm
KM-10:9mm
温度范围-10°C+70°C
介质过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4µ级，不含侵蚀性成分。作为减损，压力露点必须至少比环境温度低10°C。材料外壳：铝阳极氧化，塑料，密封：NBR和POM，内部零件：铝，不锈钢和Ms
根据EN 60529，防护等级为IP 65
可提供符合2014/34/EU（ATEX）的版本。
电动柱塞阀。接通电压后，阀门切换。这些阀门配有锁定手动辅助驱动装置。操作由螺丝刀完成。
二位五通换向阀
二位五通换向阀，单线圈，空气弹簧控制
KM-09-510-HN-xxx
KM-09-510-HN+23-SP-011-412
KM-10-510-HN-xxx
二位五通换向阀，单线圈，机械弹簧控制
KM-09-511-HN-xxx
KM-10-511-HN-xxx
二位五通，双线圈，空气弹簧控制
KM-09-520-HN-xxx
KM-10-520-HN-xxx
三位五通换向阀，中间位置关闭
KM-09-530-HN-xxx
KM-10-530-HN-xxx
三位五通换向阀，中间位置打开
KM-09-533-HN-xxx
KM-10-533-HN-xxx
三位五通换向阀，中间位置打开
KM-09-534-HN-xxx
KM-10-534-HN-xxx
AIRTEC KM-10-520-HN 二位五通双电控电磁阀｜大流量双稳态气动换向元件解析
在现代工业自动化体系当中，气动电磁阀作为回路控制的核心执行部件，直接决定整套气动系统运行的稳定性、响应表现与设备运维成本。不同工况对阀门的流量、记忆保持能力、环境耐受度、安装适配性有着差异化要求，双电控双稳态电磁阀在断电保持工况下，具备不可替代的应用价值。德国 AIRTEC（爱尔泰克）KM-10-520-HN 属于 KM?10 系列下的二位五通双电控电磁阀，依托成熟的结构设计与严谨的制造工艺，广泛适配自动化产线、机床设备、物料输送、包装机械等诸多工业场景，为双作用气缸的往复换向提供可靠的气动控制方案。
一、产品基础定位与型号释义
KM-10-520-HN 是 AIRTEC KM?10 系列当中的二位五通双电控记忆型电磁阀，双电控结构代表阀体两端配置独立驱动线圈，阀门依靠脉冲信号完成位置切换，信号撤销之后阀芯可以维持当前工作位置，也就是行业常说的双稳态记忆功能，无需线圈持续通电维持状态，这一点和单电控弹簧复位电磁阀形成明显区别。
型号各段代表产品核心属性：KM?10 代表所属产品系列，该系列公称通径 9mm，接口规格 G1/4；520 代表二位五通、双电控功能；HN 代表阀体基础结构版本，可搭配不同电压线圈衍生出完整规格矩阵。该产品线圈支持多种电压可选，直流包含 12V、24V，交流覆盖 24V、115V、230V，50/60Hz 通用，能够匹配国内外绝大多数自动化设备电气控制回路，方便设备集成商做整机选型配套。
整体重量约 0.65kg，阀体采用模块化设计，既可以单独底座安装，也支持多阀集中集装，适配单机设备与多工位成套设备的不同装配需求，兼顾单机改造与新项目配套两种使用场景。
二、核心技术参数与硬件结构设计
KM-10-520-HN 拥有一套面向工业现场优化的硬件体系，各项参数面向常规工厂压缩空气工况做匹配，完整技术指标如下：
功能形式：二位五通，双电控双稳态（断电位置记忆），配置闭锁式手动应急操作机构，螺丝刀驱动；
接口规格：G1/4 内螺纹；
公称通径：9mm；
额定流量：950NL/min@6bar；
工作压力区间：2.5?10bar；
切换响应时间：约 18ms（6bar 工况）；
工作环境温度：?10℃～+70℃；
防护等级：IP65（遵循 EN 60529 标准）；
适用介质：经过过滤、干燥处理的压缩空气，满足 ISO 8573?1:2010 7:2:4 等级，介质无腐蚀性成分；压力露点建议低于现场最低环境温度 10℃以上；
主体材质：阀体阳极氧化铝合金，密封件 NBR+POM，内部运动件采用铝、不锈钢、黄铜组合材质；
拓展选项：可提供 ATEX 防爆版本，满足有防爆要求的作业环境使用。
在结构层面，阳极氧化铝合金阀体兼顾结构强度与轻量化，同时具备不错的抗氧化能力，适配车间潮湿、多粉尘的普通工业环境。密封组件选用 NBR 丁腈橡胶，对压缩空气、润滑油雾拥有良好兼容性；如果现场介质条件特殊，也可以选配 FKM 氟橡胶密封件，适配部分带有弱腐蚀成分的气源工况。阀芯阀套精密加工，阀套内部做平滑处理，对于气源当中少量杂质具备一定耐受能力，降低卡滞故障发生概率，减少现场维护频次。
设备调试、检修阶段，阀体自带闭锁手动驱动机构，操作人员借助螺丝刀即可手动切换阀芯位置，无需通电供气，方便设备调试、气缸点位测试、故障排查。手动机构带闭锁结构，手动操作完成之后不会受气流振动自行复位，调试完成后可以稳定锁止，给设备检修带来便利，这也是工业现场非常实用的设计细节。
IP65 防护等级，能够阻挡粉尘侵入，同时耐受一定程度的喷淋，适合机床加工、包装车间、物料搬运等有切削液飞溅、粉尘漂浮的现场，不需要额外增加复杂防护外壳，简化整机布局。ATEX 防爆版本可供化工、粉体加工等存在易燃易爆风险的工况选用，拓宽产品适用边界。
三、双电控记忆功能带来的系统价值
KM-10-520-HN 最核心的特点就是双电控双稳态记忆特性，很多用户选型时会混淆单电控弹簧复位阀与双电控记忆阀的差异，两者适用回路完全不同。
单电控电磁阀依靠线圈通电切换位置，断电之后依靠内部弹簧作用力自动复位，只要失去供电，气缸就会回到初始位置。而 KM-10-520-HN 双电控结构，两端线圈只需要接收短暂脉冲信号完成换向，脉冲消失之后，阀芯依靠机械结构保持当前位置，线圈不需要持续通电。即使现场出现短暂断电，阀门依旧维持原有气路状态，气缸保持原有伸出或者缩回位置，不会因为断电直接动作复位。
这一特性在不少工艺场景有实际意义：一，减少线圈持续通电产生的发热，降低线圈老化速度，有助于延长部件使用周期；二，针对部分设备断电需要保持工位状态的工艺，双稳态阀可以满足工艺逻辑，避免断电之后气缸动作带来工件移位、工装磕碰等问题；三，控制系统输出只需要脉冲信号，降低 PLC 输出端口持续负载，对电控回路更加友好。
需要注意，双电控记忆阀本身不具备安全保护功能，如果工艺上断电需要强制气缸归位，不能单纯依靠该阀实现，需要在气路当中增加安全泄压、弹簧复位类元件配合实现安全逻辑。选型时要结合整机安全规范完成气路设计。
同时该阀拥有 9mm 公称通径，额定流量达到 950NL/min，大流量输出可以驱动中大规格双作用气缸，气缸动作速度可以得到保障，不会因为阀门流量不足造成气缸推进缓慢，满足自动化产线节拍要求。18 毫秒级别切换响应，保证换向动作及时，适配中等频率循环工作的设备回路。
四、主要行业应用场景
依托流量表现、记忆保持能力、环境适应性，AIRTEC KM-10-520-HN 电磁阀在多个工业领域得到落地使用，主要面向双作用气缸驱动的气动控制系统。
4.1 自动化装配生产线
汽车零部件装配、3C 产品组装、各类工装夹具工位，大量使用双作用气缸完成夹持、顶推、翻转、定位动作。部分工装工位要求短暂断电时夹具保持夹紧状态，避免工件松脱，KM-10-520-HN 双稳态记忆特性可以匹配这类控制逻辑。大流量输出保障气缸夹持响应速度，IP65 防护可以应对车间切削粉尘、冷却介质飞溅的工况，既可以单阀独立安装，也可以多阀集中布置，适配多工位装配设备。
4.2 包装与物料输送机械
包装机械、水泥包装、粉体输送设备中，气缸负责推料、挡料、料门启闭、包装袋夹紧等动作。设备启停、瞬时断电场景较为常见，双稳态阀门可以维持料门、挡料机构位置，避免瞬时断电造成物料错送、撒料问题。同时粉体车间粉尘较多，阀门良好的抗粉尘结构，降低阀芯卡滞风险，减少停机检修频次，保障设备连续运行效率。
4.3 机床与加工辅助设备
机床上下料机构、工装夹紧机构、排屑辅助机构，普遍采用气动驱动。车间环境存在切削液水雾、金属粉尘，IP65 防护等级可以适配现场环境。双电控脉冲控制方式适配机床 PLC 控制系统，脉冲信号控制换向，控制逻辑简单清晰。手动应急机构方便设备调试，检修时手动驱动气缸，完成点位校验，方便设备维护人员作业。
4.4 新能源、橡塑及通用机械设备
锂电配套设备、橡塑成型辅助设备、普通非标自动化设备，大量双作用气缸回路都可以选用该型号。气源条件达标前提下，可以适应长时间循环工作。有防爆需求的生产现场，可选用 ATEX 防爆版本，满足化工、粉体加工类特殊工况的合规要求。
4.5 其他通用工业场景
物流分拣设备、木工机械、轻工设备等，只要工艺需要双作用气缸往复动作，且需要断电保持阀位的工况，都可以纳入选型评估。需要明确，该阀介质限定为合格压缩空气，不适用水、油、腐蚀性气体等其他流体介质，介质不符合 ISO 8573?1 标准会加速密封件磨损，缩短使用寿命。
五、选型、安装与日常运维要点
再好的元件，也需要正确选型、规范安装、合理维护，才能发挥产品设计性能，KM-10-520-HN 在实际使用过程中，有多项细节需要设备工程师与运维人员留意。
选型匹配要点
一，确认功能逻辑：确认工艺是否确实需要断电记忆保持阀位。如果工艺要求断电气缸自动复位，应当选用单电控弹簧复位电磁阀，而不是双电控记忆阀，避免出现安全逻辑隐患。
二，核对气源条件：介质必须为过滤干燥压缩空气，建议前端配置过滤器、调压阀、油雾器三联件，过滤精度达标，压缩空气含水、含油过高会加速密封老化，杂质会造成阀芯卡滞。压力露点需要低于现场最低环境温度至少 10℃，低温环境防止阀内部凝水结冰。
三，压力匹配：系统工作压力维持在 2.5?10bar 区间，不可长期低于最低工作压力，否则会出现换向不到位；也不要超过最高工作压力，防止阀体密封过载损坏。
四，线圈电压确认：根据控制柜输出电压选择线圈，区分交直流，避免电压错配烧毁线圈。
五，环境条件：常规版本工作温度?10℃~+70℃，超出温度区间需要评估特殊版本；易燃易爆环境选用 ATEX 防爆款，普通版本不可用于防爆区域。
安装调试注意事项
接口 G1/4 内螺纹，接管时控制螺纹拧紧力矩，避免阀体螺纹损伤。阀体安装位置尽量避开大量冷却液直接冲刷，虽然防护等级 IP65，但长期持续高压喷淋会缩短密封寿命。接线环节做好连接器防水紧固，保障电气连接稳定。
调试阶段，可利用自带手动螺丝刀驱动机构，不带电测试阀芯换向，确认气缸动作方向无误，再接入电控信号。双电控使用时，控制系统逻辑需要避免两端线圈同时得电，同时通电会造成阀门工作异常，也会加重线圈负载，电控程序层面做好互锁逻辑。
日常维护建议
日常巡检重点观察阀体有无漏气、线圈发热异常现象。如果出现换向卡顿、外部漏气，优先排查气源品质，检查过滤器滤芯是否堵塞，及时更换滤芯。密封件属于消耗件，长期高频循环工作之后，会出现老化，出现持续内漏外漏时，建议更换密封组件或者整体更换阀体。不建议在无气源处理的恶劣气源条件下长期运行，杂质颗粒会磨损阀芯阀套，带来不可逆损伤。
六、与同类阀件对比，选型取舍思路
KM-10-520-HN 同系列还有单电控弹簧复位型号 KM?10?510?HN，同样 G1/4 接口、9mm 通径，流量参数接近，二者的核心差异在于控制逻辑。KM?10?510?HN 单电控，断电弹簧复位，适合断电需要气缸自动归位的安全优先场景；KM-10-520-HN 双电控记忆款，适合断电保持工位的工艺场景，选型核心看工艺逻辑，而不是单纯看流量参数。
对比更小一档 KM?09 系列，KM?09 通径 6mm，接口 G1/8，流量更小；KM?10 通径 9mm，950NL/min 大流量，适合气缸缸径更大、需要更快动作速度的回路。当气缸缸径偏大，如果选用通径偏小电磁阀，会出现气缸动作迟缓，所以气缸规格是选型时流量评估的重要依据。
在实际项目选型中，不能只看型号参数，还要结合整机安全规范。双稳态记忆阀断电保持位置，在部分设备安全标准当中属于风险点，整机设计阶段要评估故障状态下的设备行为，必要时增加外部安全元件做保护，不能把工艺安全完全交由电磁阀本身实现。
七、总结
AIRTEC KM-10-520-HN 二位五通双电控电磁阀，凭借 9mm 公称通径带来的大流量输出、双电控机械记忆保持功能、IP65 防护、宽压力温度适应范围，成为工业气动控制当中一款实用性较强的换向元件。阳极氧化铝合金阀体、NBR 密封组合、可配置 ATEX 防爆版本、自带手动调试机构，兼顾设备集成、现场调试、后期维护多方面需求，适配自动化装配、包装机械、机床、橡塑、新能源等众多行业的双作用气缸驱动回路。
该产品的价值，集中体现在脉冲信号控制、断电维持阀位的双稳态特性，适合有该工艺诉求的工况。但同时也需要工程师充分理解双电控记忆阀的工作逻辑，做好气源处理、电控互锁、整机安全评估，选对工况，规范安装维护，才可以充分发挥产品性能，降低设备故障停机概率，保障整套气动控制系统稳定运行。
本文内容基于公开产品及网络数据，实际选型请以技术手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?
