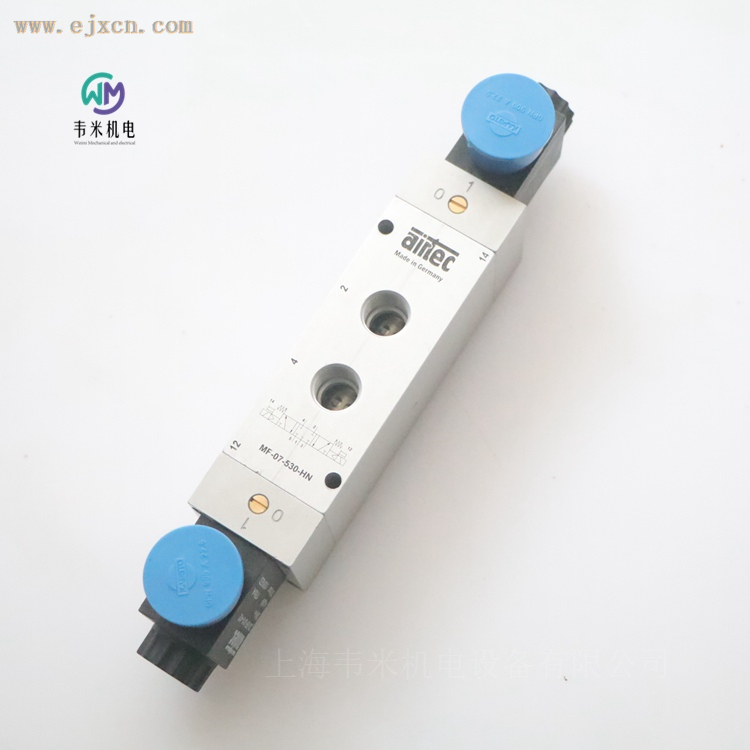

AIRTEC三位五通电磁阀MF-07-530-HN，德国产地，现货库存，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！
AIRTEC的MF-04、MF-05、MF-25和MF-07系列为电动阀，适用于过程自动化中的各种应用。这些阀门具有高度的灵活性，可在各种工业环境中使用。得益于底板和工作接口（G1/8、G1/4）的可用接口尺寸以及可变的公称通径，它们能够很好地适应不同的需求。其高达IP 65的防护等级确保了它们在恶劣环境中的安全性，即使在多尘或潮湿条件下也能得到保护。-10°C至+70°C的温度范围扩大了这些阀门的应用范围，使其能够在多种工业应用中运行。
AIRTEC MF-07-530-HN 三位五通电磁阀｜工业气动换向控制核心元件
在现代工业自动化设备当中，气动电磁阀作为控制系统的执行部件，承担着压缩空气回路换向、通断、气缸动作逻辑控制的关键任务，阀门的性能、稳定性、环境适配能力，直接关系整台设备运行流畅度与停机维护周期。德国 AIRTEC（爱尔泰克）MF-07-530-HN 属于 MF?07 系列先导式三位五通电磁阀，中位封闭结构，广泛配套各类工业主机、纺织定型设备、包装机械、自动化专机，是气动系统中应用覆盖面较广的一款进口换向阀。本文从产品结构、技术参数、工作逻辑、材质工艺、适用工况、选型要点、安装维护、行业应用等维度，全面解析 MF-07-530-HN 电磁阀，为设备选型、备件替换、系统改造提供参考依据。
一、产品概述与核心定位
MF-07-530-HN 为三位五通双电控电磁阀，中位封闭（中位封闭，中间位置全部气口封闭），采用底板式安装结构，归属 AIRTEC Grey?Line 灰色系列气动阀产品矩阵。三位五通结构区别于常规二位五通阀，阀芯具备三个工作位置，除左右两个换向位置外，中间档位可以切断进气、出气与排气通路，实现气缸中途停止、位置保持，适合需要执行中间姿态定位、机构中途锁止的气动回路。
二位五通电磁阀只能完成气缸伸出、缩回两种动作，无法实现中途悬停；而 MF-07-530-HN 三位五通中位封闭结构，在双线圈分别得电完成换向，线圈全部失电时阀芯回归中位，切断全部气路，气缸维持当前位置，该特性让它在工装夹紧、升降机构、纺织定型设备、物料搬运机构中拥有不可替代的应用价值。需要注意，中位封闭属于机械锁止，受气缸密封、管路泄露影响，长时间静置会存在缓慢泄压位移，对绝对定位精度有严苛要求的工况，需要搭配机械止挡或者锁紧气缸共同使用。
该型号为先导滑阀式结构，依靠电磁线圈驱动先导控制气，推动主阀芯切换气路流向，适合工业通用压缩空气介质，适配模块化阀岛、独立底板两种安装形式，线圈支持多电压规格选配，满足不同设备电控系统的供电需求，国内市场大量作为进口设备备件使用，纺织印染定型机是该型号非常典型的应用场景。
二、关键技术参数解读
MF-07-530-HN 全部技术指标遵循德标设计，各项参数如下：
阀功能：三位五通，中位封闭（5/3?way center closed）
公称通径：7mm
标准流量：1200NL/min（6bar 工况）
工作压力范围：3?10bar，先导压力要求 3?10bar
响应时间：6bar 工况下，开启约 15ms，关闭约 22ms
介质：过滤、干燥压缩空气，推荐等级 ISO 8573?1:2010 Class7:2:4，介质无腐蚀性成分；压力露点建议低于环境最低温度 10℃，避免冷凝水损伤阀内部件
工作环境温度：?10℃ ~ +70℃
防护等级：IP65（依据 EN 60529 标准，配套对应插头实现）
安装方式：底板底座安装，支持集装阀岛组装
阀体材质：阳极氧化铝合金；密封件 NBR 橡胶 + POM；内部阀芯构件采用铝合金、不锈钢、黄铜，兼顾强度与耐磨性能
可选线圈电压：DC12V、DC24V；AC24V、AC115V、AC230V；主流选型为 DC24V 工业直流版本
线圈功耗：DC24V 版本 4.8W；交流版本视电压 5.5?7.9VA 区间
辅助操作：自带螺丝刀操作的锁定式手动应急按钮，设备断电状态下，可手动拨动阀芯，调试气缸动作，设备检修调试十分便利
产品重量：约 0.66kg
以上参数决定阀门适配边界：压力不能低于 3bar，低于下限会出现阀芯切换不到位、动作卡顿；介质必须做好过滤干燥处理，水汽、油泥、颗粒杂质会加速密封件磨损，出现内漏、动作迟缓。IP65 防护等级，可以应对车间粉尘、少量溅水环境，但不适合长期浸泡、强腐蚀蒸汽环境。
三、结构组成与工作原理
MF-07-530-HN 整体划分为阀体本体、双电磁线圈组件、主滑阀芯、弹簧复位机构、密封组件、手动操作机构、安装底板七个部分。
阀体采用阳极氧化铝合金，降低整体重量，同时具备不错的抗氧化能力，阀体内加工精密流道，对应 1 进气口、2/4 输出口、3/5 排气口五个气路通道。内部滑阀芯为核心运动部件，依靠两侧先导气推动实现左右位移，切换不同气路导通关系。
作为双电控三位五通阀，两侧各配置一套电磁线圈。当左侧线圈得电，先导气推动主阀芯向右侧移动，进气口与 2 号输出口导通，4 号输出口对接 5 号排气口，气缸执行伸出动作；右侧线圈得电，阀芯向左侧移动，进气口连通 4 号输出口，2 号输出口对接 3 号排气口，气缸缩回；两侧线圈同时失电，阀芯依靠两侧弹簧作用力回到中间中位，1、2、3、4、5 全部气口封闭，气缸两端气腔被封闭，机构停留在当前位置。
这里需要重点说明双电控使用逻辑：MF-07-530-HN 双线圈不允许两边线圈同时通电，控制系统逻辑上需要做互锁处理，避免线圈烧毁与阀门故障。线圈仅在换向瞬间通电，动作完成后即可断电，依靠弹簧保持阀芯中位，不需要线圈长期带电工作，降低线圈发热损耗。
阀体两端配置锁定式手动操作按钮，使用螺丝刀按压旋转，即可手动锁止阀芯位置，设备断电、停机检修时，可以直接手动控制气缸进退，方便调试工装、排查回路故障，无需供气通电，对设备维护人员较为友好。
密封系统采用 NBR 丁腈橡胶密封，适配干燥压缩空气工况，耐常规压缩机油；在高温、大量水汽、特殊油气工况下，密封件老化速度会加快，需要缩短维护检查周期。
四、材质工艺与产品设计优势
阀体阳极氧化铝合金工艺
阀体基材铝合金，表面阳极氧化处理，降低压缩空气中水汽带来氧化腐蚀，阀体自重较轻，阀岛多阀组合安装，不会带来过大载荷；同时保证流道加工精度，保障流量输出稳定。
滑阀内部构件耐磨组合
阀芯、导向件选用铝合金、不锈钢、黄铜复合构件，配合 NBR+POM 密封，减少滑动摩擦阻力，保障多次往复切换之后，阀芯运动顺滑，降低卡滞概率，适配设备高频循环工况。
IP65 防护电气结构
线圈组件与阀体结合位置做好密封处理，搭配标准 A 型插头之后实现 IP65 防护等级，普通加工车间、纺织车间、包装车间粉尘、少量飞溅水汽环境，电气部件可以得到有效防护，减少粉尘侵入线圈造成短路故障。
模块化底板安装设计
采用底板安装形式，既可以单阀独立配底座使用，也可以多只阀门安装在集成阀岛汇流板上，集中供气集中排气，简化现场管路布局，减少大量分散接头，降低管路泄漏风险，方便整机气动系统集成设计。线圈本体支持 4×90° 角度旋转，接线插头可以按需调整朝向，适配设备狭小空间布线。
中位封闭回路价值
对比三位五通中位泄压、中位加压版本，MF-07-530-HN 中位封闭，气缸两端气腔封闭保压，适合工装夹紧、升降机构临时悬停，在设备遇到短暂断电断气场景，可维持机构位置，规避部分机构坠落、工件松脱风险。再次强调，该保压为机械封闭，无法做到永久锁止，长时间会存在微量泄漏漂移风险。
五、主流行业应用场景
MF-07-530-HN 三位五通电磁阀凭借中位封闭特性，在多行业自动化设备中大量应用，尤其纺织印染设备领域用量突出。
纺织印染行业：印染定型机是该型号高频使用场景，控制定型机内部各类气动压辊、调幅机构、摆臂气缸，设备运行过程中机构需要中途停顿定位，三位五通中位封闭结构满足机构悬停需求，国内大量进口定型机备件直接选用 MF-07-530-HN，属于纺织设备气动系统的经典备件。
包装与印刷自动化：包装设备的夹紧机构、升降料仓、翻转工位，印刷机械的压纸、摆挡料机构。部分工位需要气缸运动中途停止，而不是完全伸出缩回，该型号可以匹配对应的控制逻辑，实现工位中间位置停留，完成物料定位、缓冲挡料动作。
非标自动化专机、工装夹具设备：各类装配工装、检测夹具，气缸夹紧工件，遇到信号中断、临时停机，中位封闭可以维持夹紧状态，避免工件松脱掉落；搬运机械手辅助气缸、移栽滑台气动驱动，都可以使用该阀构建气动回路。
木工机械、橡塑加工设备：木工设备压料机构，橡塑机械模具辅助气缸，执行机构需要多点位停留，适配 MF-07-530-HN 控制方案。
冶金、普通工业流程设备：部分普通冶金辅助气动机构，物料输送挡板、阀门驱动气缸，用于控制机构换向和中途锁止，适配车间常规粉尘工况。
不适用场景：强腐蚀性气体、蒸汽介质；持续浸水环境；需要绝对长时间无位移锁止的重载机构；气源未经过滤净化的劣质气源系统。
六、选型匹配要点
在采购与替换 MF-07-530-HN 时，不能仅核对型号，需要确认配套参数，避免选型失误造成设备无法使用。
确认线圈电压：DC24V 是工业设备最普遍版本，也存在 AC230V 等其他电压，电压选型错误会直接烧毁线圈。完整订货型号一般包含后缀代表线圈插头规格，例如 MF-07-530-HN?712 代表 DC24V 配套 Form?A 插头。
确认阀功能：区分 MF-07-530-HN（中位封闭），同系列还有 MF?07?531?HN 中位泄压、MF?07?533?HN 中位加压，三种中位功能不能直接互换，回路逻辑完全不同，替换时必须确认原有阀门中位形式。
确认安装形式：MF-07-530-HN 为底板安装，不支持直接螺纹接管，必须搭配对应的安装底座或者汇流阀岛，不能直接接气管螺纹。
气源条件确认：系统气源压力必须稳定维持 3?10bar 区间，低于 3bar 会出现阀芯切换失效；气源必须配置过滤器、干燥处理，气源处理元件建议过滤精度达到 40μm 以内。
负载匹配：确认气缸负载大小，核对阀门流量 1200NL/min，匹配气缸缸径与运动速度，大缸径高速气缸需要核算流量，避免阀门流量不足造成气缸动作缓慢。
七、安装调试与日常维护建议
正确的安装维护，能够延长 MF-07-530-HN 使用寿命，减少故障停机。
安装环节
安装前清理管路，清除管道内部焊渣、金属碎屑、杂质，阀前建议配置气源过滤单元，防止颗粒进入阀腔划伤阀芯密封。
阀体可以任意角度安装，但优先选择线圈插头朝向便于接线维护的位置；线圈本体可以旋转调整角度。
底板密封垫圈需要完整安放，装配底板螺栓均匀锁紧，避免力矩过大压坏密封垫，造成底板漏气。
电气接线必须断电操作，严格按照线圈额定电压供电；控制系统程序增加双线圈互锁逻辑，禁止两侧线圈同时得电。
安装完成后，先执行手动操作测试，再通气通电空载测试，观察气缸换向动作，检查各个接口位置是否存在漏气现象。
故障排查思路
现场常见故障现象以及对应排查方向：
气缸不换向：检查供气压力是否达到 3bar 以上；检查线圈是否得电；使用手动按钮测试阀门，如果手动可以换向，说明电气线圈或者控制信号故障；手动也无法换向，大概率气源杂质造成阀芯卡滞。
接口漏气：检查底板密封垫是否破损；底板螺丝力矩是否均匀；阀体内部密封件磨损老化。
中位状态气缸缓慢移动：属于中位封闭阀正常现象，内部微小泄露累积，长时间会产生位移，不属于阀门损坏，重载长时间保压场景建议增加机械锁紧机构。
线圈频繁烧毁：核对供电电压，检查程序是否存在双线圈同时通电，确认线圈散热环境，避免高温环境线圈长期过热。
日常维护周期
常规车间工况，建议每 6?12 个月做一次检查，检查接头、底板位置有无漏气；定期维护前端气源处理三联件，及时排水更换滤芯；长期停机之后重新开机，优先手动操作几次阀芯，再投入自动运行。如果现场粉尘大、水汽重，需要缩短维护周期。
八、备件替换与采购注意事项
MF-07-530-HN 作为进口气动元件，市场存在原装、替代仿制产品，设备关键工位替换备件，需要结合设备重要程度选择。
原装 AIRTEC 产品阀体刻印清晰品牌标识，线圈带有 CE 标识，完整型号刻印阀体侧面；在更换备件时，除阀体本体，线圈、插头、底板密封垫片属于易损耗件，可以同步储备。
部分场景下，可结合回路需求评估国产兼容三位五通阀，但是需要核对通径、流量、中位功能、安装底板尺寸、电压参数全部匹配，避免安装孔位不对、中位逻辑不一致导致设备动作异常。
九、总结
AIRTEC MF-07-530-HN 三位五通中位封闭电磁阀，作为 MF?07 系列的核心型号，依靠稳定的先导滑阀结构、IP65 防护、1200NL/min 流通能力，实现气缸换向以及中途位置锁止，大量服务纺织定型机、包装机械、非标自动化设备。它的核心价值就在于三位五通中位封闭带来的特殊气动逻辑，这是二位五通电磁阀无法实现的。
阀门性能的发挥，离不开匹配的气源条件、正确选型、规范安装维护。在选型替换时，重点确认中位功能、线圈电压、底板安装形式，做好气源过滤干燥，规避压力不足、杂质卡阀、双线圈同时通电等常见问题，就可以充分发挥阀门性能，降低设备故障停机概率。在工业自动化气动控制领域，该型号是一款经过大量现场工况验证的成熟换向控制元件。
本文内容基于公开产品及网络数据，实际选型请以技术手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?
