参数项目
|
常见规格 / 范围
|
备注 / 参考来源
|
|
公称合模力
|
250 KN (25吨)
|
设备的核心压力指标。
|
|
热板规格
|
350 × 350 mm
|
这是非常常见的标准尺寸，部分厂家可按需定制。
|
|
工作层数
|
1层 / 2层
|
常见为1层或2层，可根据生产需求选择。
|
|
热板间距
|
75 mm - 250 mm
|
决定能放多高的模具，部分型号间距可按要求放大。
|
|
柱塞最大行程
|
150 mm - 260 mm
|
活动平台可移动的最大距离，数值越大，适配模具的范围越广。
|
|
液压系统压力
|
14.0 MPa - 14.5 MPa
|
系统工作的最高油压
|
|
加热方式
|
电加热 / 蒸汽加热
|
常见的是电加热，温度一般可在室温至200℃或300℃间调节。
|
|
电加热总功率
|
2.4 KW - 7.2 KW
|
根据热板层数和加热管数量不同而变化
|
|
电机功率
|
1.5 KW / 2.2 KW
|
驱动油泵的电机功率
|
|
控制方式
|
手动 / 半自动 / PC/PLC控制
|
现代机型多采用PC或PLC自动控制，可设定温度、时间、排气等工艺
|
|
整机重量
|
≈700 kg - 1200 kg
|
不同结构、配置的机器重量差异较大
|
|
外形尺寸 (约)
|
1250 × 550 × 1420 mm
|
常见尺寸，不同品牌型号会有所不同
|

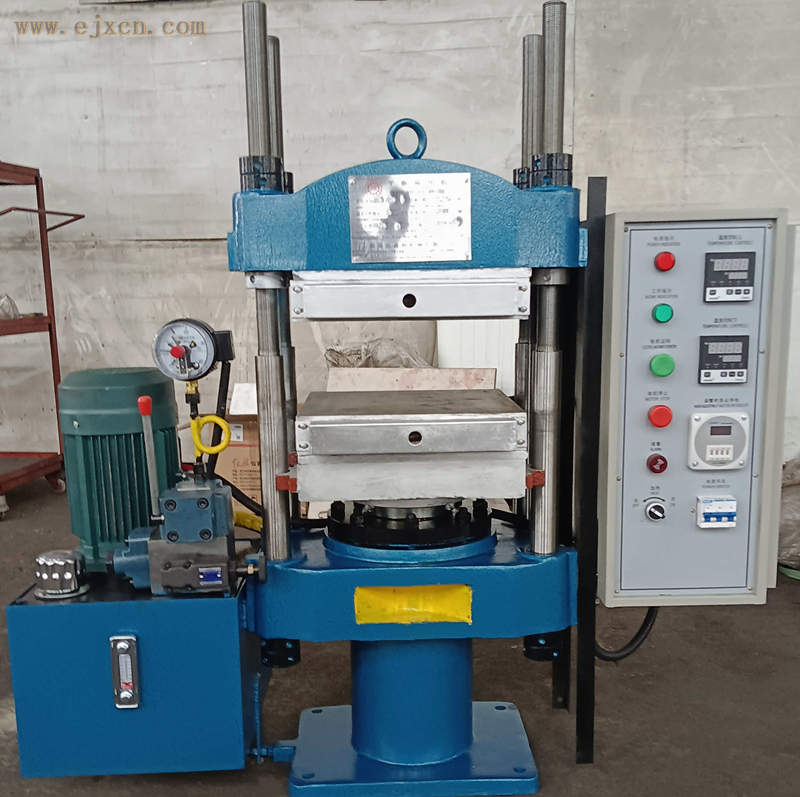

机器结构与特点
结构类型：四柱式下（向上）压式结构。即液压缸和柱塞在机器下方，推动活动平台向上运动与上横梁合模加压。
主机组成：主要由主机（上横梁、下机座、活动平台、立柱等）、液压系统（油箱、油泵、控制阀等）和电控系统（电控箱、操作按钮、温控仪等）三大部分构成。
工艺功能：设备普遍具备自动控温、自动计时、自动补压、放气（排气） 等功能，部分机型还可选配推拉模、强制开模等自动化装置。青岛金港湾的25T机型还支持PLC全自动控制，可实现自动拉入模具和顶出。
我公司提供灵活的定制服务，热板尺寸、间距、层数、行程、加热方式、控制系统等均可根据客户具体要求进行调整。
实验室技术参数：
产品型号：XLB-D300x300x1/0.25MN（规格齐全，可选）
公称合模力：0.25MN（还有大压力的，可定制）
热板规格：300x300mm(可定制350x350mm等非标规格)
柱塞直径：152mm
主电机功率：2.2KW
热板间距：200mm(可根据客户模具厚度定制)
工作层数：1层(可根据客户需求定制多层)
柱塞行程：200mm（可根据客户要求定制）
工作液压力：15.9Mpa
加热方式：电加热
结构形式：四立柱式
控制方式：手动/半自动控制（根据客户要求选择继电器自动控制/PC控制/PLC控制）
-
