意大利迪普马DUPLOMATIC三通比例流量控制阀，带电动
直接操作
RPCED1-*/T3系列
一、安装接口标准
标准型号：ISO 6263-03-03-*-97（等同 CETOP 4.5.2-3-03-250）
安装底板固定螺纹规格：M5，安装通孔最大直径 Ø7.5
安装面尺寸单位：mm
油口 A、T、B 与固定孔定位横向尺寸：40.5、30.2、21.5；纵向总高度 31、31.75，定位偏移量 5.1、12.7、0.75
二、性能参数
测试条件：介质为 50℃、运动粘度 36cSt 矿物油
参数名称 单位 参数数值
最高工作压力 bar 250
A、B 油口最小工作压差 bar 8
可控最大流量 L/min 1.5、4、8、16、25（五档规格）
最小可控流量 L/min 0.025
滞环（PWM 100 模式） 最大流量百分比 ＜6%
重复精度 最大流量百分比 ≤±2.5%
环境适用温度 ℃ -20 ~ +50
液压介质工作温度 ℃ -20 ~ +80
介质适用粘度区间 cSt 10 ~ 400
介质清洁度标准（ISO 4406:1999） - 流量≥0.5L/min：18/16/13
流量＜0.5L/min：17/15/12
推荐介质粘度 cSt 25
阀门自重 kg 1.5
三、产品概述 RPCED1-*/T3
产品定义
52 系列三通直动式电比例流量控制阀，底板安装结构，符合 ISO 6263 安装标准，最高承压 250bar，最大控制流量 25L/min。
工作原理
RPCED1-*/T3 为集成压力、温度补偿功能的三通电比例流量阀，安装接口遵循 ISO 6263 标准；
工作逻辑：向执行元件输送定量流量，多余液压油直接泄回油箱；
输出流量与电磁铁输入电流呈连续线性比例调节；
控制方案：可直接搭配电流型供电控制器，或配套专用电子放大板，充分发挥阀门全部性能；
流量规格：共 5 档流量控制量程，最大至 25L/min。
油口定义
A 为进油口、T 为回油箱口、B 为执行元件出油口，内部集成比例节流 + 三通压力补偿结构。
1 型号识别代码（严格匹配图纸引线对应关系）
完整编码格式：RPCED1-[流量规格]/T3/52-24/[密封代码]
RPC：带补偿流量控制阀
E：电比例控制
D：开环控制
1：ISO 6263 标准安装规格
-[流量规格]：最大控制流量
1=1.5L/min、4=4L/min、8=8L/min、16=16L/min、25=25L/min
/T3：三通结构版本
/52：系列编号（50~59 全系列阀体安装尺寸统一不变）
-24：电磁铁额定电压 24V 直流
[密封代码]：密封件选型
省略代号：矿物油介质，标配 NBR 丁腈密封圈；
代号 V：特殊液压介质，配套 FPM 氟橡胶密封圈。
2 特性曲线
测试介质：50℃、运动粘度 36cSt 矿物油
流量 - 电流特性 Q=f (I)
包含 1.5/4/8/16/25L/min 五种规格阀体，A→B 输出流量随电磁铁输入电流变化曲线，驱动电流区间 100~860mA。
压差 - 流量特性 Δp=f (Q)
曲线代表油液经补偿器从 A 流向 T 时产生的压力损失，流量 0~30L/min 区间压差范围 7.5~10bar。
3 压力补偿原理
阀体内部设置两组节流结构：
一节流口：由比例电磁铁无级调节开口大小；
第二节流补偿阀：根据一节流口前后两端压差自动调节开度，恒定节流口两端压差；
补偿效果：在阀门进出口全压力波动范围内，输出流量波动控制在设定值 ±2% 以内。
4 温度补偿原理
采用节流通道自补偿结构，大幅削弱油液粘度变化对输出流量的影响：
控制流量＜0.5L/min 时，油温波动 30℃，流量变化约为设定值 13%；
控制流量≥0.5L/min 时，同等 30℃温度变化，流量波动小于设定值 4%。
5 适用液压介质
标准介质：符合 ISO 6743-4 标准的 HL、HM 型矿物液压油，配套 NBR 丁腈密封圈；
磷酸酯类 HFDR 介质：选用代码 V 阀体，配置 FPM 氟橡胶密封；
HFA、HFB、HFC 等其余介质：使用前需咨询厂家技术部门；
注意事项：介质长期工作温度超过 80℃会加速油液老化、密封件性能衰减，需保证介质理化性能稳定。
6 电气特性（比例电磁铁）
电磁铁结构
由套筒与线圈两部分组成：
套筒螺纹锁紧在阀体上，内置低摩擦衔铁，减小流量滞环；
线圈依靠锁紧螺母固定在套筒，可 360° 旋转，适配不同安装布线空间。
电气参数
额定直流电压：24V DC
线圈电阻（20℃环境）：17.6Ω
最大驱动电流：0.86A
负载持续率：100% 连续工作
电磁兼容标准：欧盟 2014/30/EU 指令
防护等级（IEC EN 60529）：IP65
7 阶跃响应参数
测试条件：50℃、36cSt 矿物油，配套电子放大板；测试样品为 16L/min 规格，输入压力 100bar
信号阶跃变化 阶跃响应时间 (ms)
0% → 100% 60
100% → 0% 80
25% → 75% 50
75% → 25% 70
参数定义：参考信号突变后，阀门输出流量达到设定值 90% 所需时间。
8 安装规范
安装姿态：阀体可任意角度安装，不会影响工作性能；
系统要求：安装完成后必须彻底排空液压回路内部空气；
密封安装：使用螺栓 / 拉杆将阀体固定在安装底板平面，安装面平面度、粗糙度必须达到标准要求；若平面精度不达标，阀体与底板之间会出现内外泄漏。
9 外形与安装尺寸（单位：mm）
整体外形关键尺寸
阀体总长 153.5；主体分段长度 82.5、75.5；线圈侧向突出 14.5；线圈拆卸预留空间 75；安装面宽度 49、46、31；安装面高度 97、65、40.5；电气插头拆卸预留高度 15；侧边突出尺寸 32.5、12.25、7.5。
固定紧固件
固定螺栓规格：4 根 M5×85
螺栓紧固扭矩：5 N?m
各部件说明
安装密封面：配备 3 个 2037 型 O 型圈（规格 9.25×1.78，邵氏硬度 90）
线圈电气插头：符合 EN 175301-803（原 DIN 43650）标准
手动应急调节旋钮
线圈拆卸预留空间
电气插头拆卸预留空间
10 电子控制放大板
需搭配迪普马专用比例阀电子控制器，详细规格查阅配套产品样本。
11 配套安装底板（样本编号 51 000）
PMMD-AI3G：后置油口，外部压力油口 P 预留
PMMD-AL3G：侧置油口，外部压力油口 P 预留
油口螺纹规格：3/8 英寸 BSP 英制管螺纹
意大利迪普马DUPLOMATIC三通比例流量控制阀型号：
RPCED1-8/T3/52-24
RPCED1-25/T3/52-24
RPCED1-1/C/54-24
RPCED1-16/C/52-24
RPCED1-25/C/52-24/V

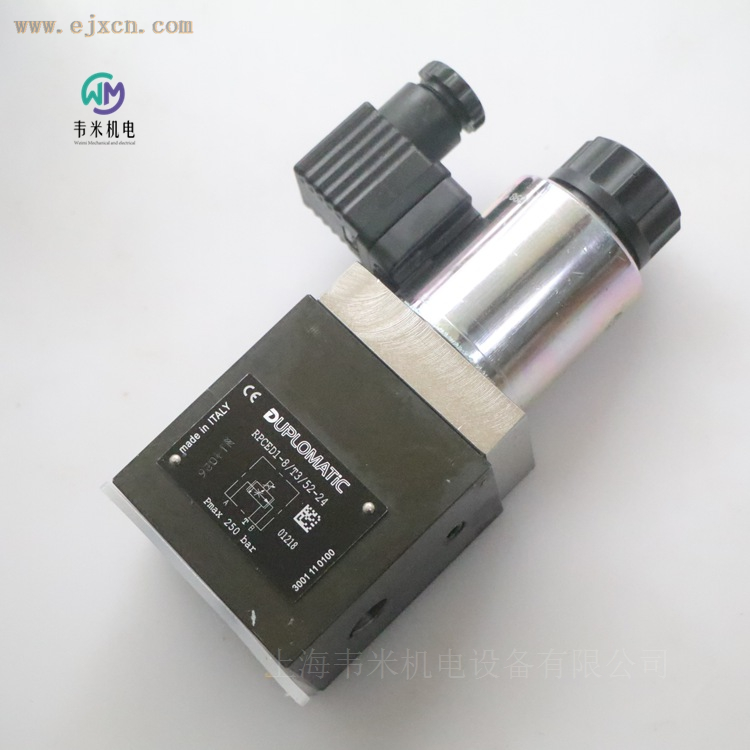

迪普马三通比例流量阀RPCED1-8/T3/52-24
