迪普马DUPLOMATIC比例换向阀DSE5系列
序列号 10
板式安装
ISO 4401-05 (CETOP 05)
大工作压力 320 bar
大流量 90 l/min
工作原理
直动式比例方向阀DSE5，油口符合ISO 4401(CETOP RP121H)标准。
该阀可用于液压执行机构的方向和速度控制。
该阀开度和流量调节，与电磁铁电流输入成比例。
该阀可以通过电流控制供给单元直接控制，或者和外部电
气控制卡一起进行组合控制，从而充分发挥阀的性能。
DSE5阀可以提供带底板外泄口Y的特殊形式。
技术参数
(采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
大工作压力：320bar
公称流量（P-T压差ΔP=10bar) 30-60l/min
滞环 (PWM 100 Hz) < 6%
重复精度 < ±1,5%
环境温度范围 -20 / +60℃
油液温度范围 -20 / +80℃
油液粘度范围 10 ÷ 400cSt
油液允许的高污染度 根据 ISO 4406:1999 等级 18/16/13
推荐油液粘度 25cSt
重量
单电磁铁阀 4.4kg
双电磁铁阀 5.9kg
特性曲线 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
在固定压差Δp下，阀的典型流量控制曲线根据电磁铁的输入电流 (D24型，大电流1600mA)，通过各相应阀芯机能测得。
Δp的参考值由阀的P口和T口测得。
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。
当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
电气特性
比例电磁铁
比例电磁铁由两部分组成：铁芯和线圈。
铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。
线圈通过锁紧螺母安装在铁芯上。
根据安装空间，可作360°旋转。
额定电压 24VDC
阻抗 (20°C时) 8.65
大电流 1.6A
负载率 100%
电磁兼容性(EMC) 根据2004/108/CE
防护等级：
绝缘等级 (CEI?EN 60529) IP65
线圈绝缘 (VDE 0580) H级
浸透 F级
阶跃响应 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。
表中所列的典型阶跃响应时间，是阀芯机能 C60在P-T压差?p = 20bar条件下测得。
阶跃响应参考信号 100%-0
阶跃响应时间 [ms] 40
安装
在不影响正确操作的条件下，DSE5阀可在任意方向安装。
请确保液压回路中没有空气。
阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC比例阀订货型号：

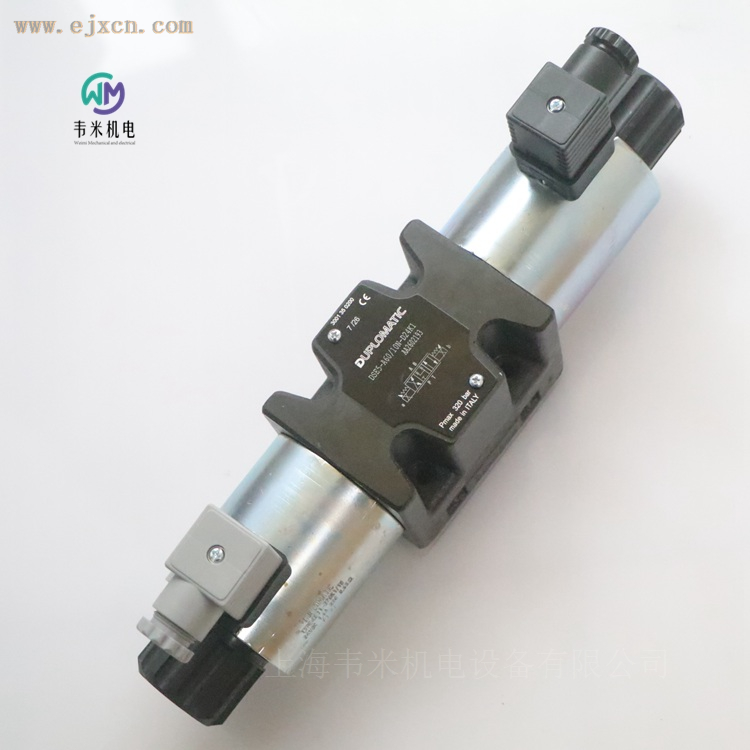

DSE5-A60/10N-D24K1
DSE5-C60/10N-D24K1
迪普马DUPLOMATIC先导式比例方向阀DSPE系列
DSPE5 CETOP P05
DSPE5R ISO 4401-05
DSPE7 ISO 4401-07
DSPE8 ISO 4401-08
DSPE10 ISO 4401-10
先导式比例方向阀DSPE*，安装面尺寸符合ISO 4401 (CETOP RP121H) 标准。
该阀开度(以及因此产生的流量) 调节，与先导阀的比例电磁铁电流输入成比例。
该阀可以通过电流控制供给单元直接控制，或者和外部电气控制卡一起进行组合控制，从而充分发挥阀的性能。
该阀可提供规格CETOP P05，ISO 4401-05(CETOP R05)，ISO 4401-07 (CETOP 07)，ISO 4401-08 (CETOP 08)以及ISO 4401-10 。 每一种规格可提供不同的公称流量，大流量至1600 l/min。
技术参数（采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得）
大工作压力： 350bar
滞环 (PWM 100 Hz)： < 4%
重复精度： < ±2%
环境温度范围 -20/+60℃
油液温度范围 -20/+80℃
油液粘度范围 10-400cSt
推荐油液粘度 25cSt
特性曲线 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
在固定压差Δp下，阀的典型流量控制曲线根据电磁铁的输入电流(D24型，大电流860 mA)，通过各相应阀芯机能测得。Δp的参考值由阀的P口和T口测得。
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR 油液，使用FPM 密封（代号V）。
若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。
当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
先导控制和泻油
DSPE型阀可选用内部或者外部控制和泄油。使用外部泄油，允许在回油口有较高的背压。
电气特性
比例电磁铁
比例电磁铁由两部分组成：铁芯和线圈。
铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。
线圈通过锁紧螺母安装在铁芯上。
根据安装空间，可作360°旋转。
阶跃响应 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。
安装
在不影响正确操作的条件下，DSPE* 阀可在任意方向安装。
请确保液压回路中没有空气。
阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。
迪普马DUPLOMATIC比例阀型号：
DSPE7-A100/11N-II/D24K1
DSPE7-A150/11N-II/D24K1
DSPE7-C100/11N-II/D24K1
DSPE7-C150/11N-II/D24K1
DSPE7-C150/20N-II/D24K1
DSPE7-RC100/11N-II/D24K1
DSPE7-RC150/11N-II/D24K1
DSPE7-RA100/11N-II/D24K1
DSPE7-RA150/11N-II/D24K1
DSPE7-A150SA/11N-II/D24K1
DSPE7-A100SB/11N-II/D24K1
迪普马DUPLOMATIC高响应比例阀DXRE*J*系列
方向控制阀
高响应操作
带OBE和反馈的阀门
底板安装
DXRE5RJ*ISO 4401-05
DXRE7J*ISO 4401-07
DXRE8J*ISO 4401-08
DXRE9J*ISO 4401-08超大端口
DXRE10J*ISO 4401-10
DXRE11J*ISO 4401-10超大端口
DXRE*J*是由伺服比例阀操作的方向控制阀，其安装表面符合ISO 4401标准。主阀芯位置由闭环线性传感器LVDT控制，确保高精度和可重复性。
该阀门采用基于SMD技术的集成电子技术，确保了标准规定并简化了电气接线。除了可能的零点电子设置外，该阀门不需要任何调整。
有两种类型的集成电子设备可供选择：用于模拟信号或现场总线接口。
这些阀门适用于闭环位置、速度和压力控制系统中的应用。在没有电源或启用输入的情况下，主级滑阀由定心弹簧推动并保持在故障安全位置。
性能（在50°C和p=140巴下，用粘度为36 cSt的矿物油获得）
大工作压力：
P-A-B端口
DXRE5RJ* /DXRE7J* /DXRE8J* /DXRE10J* 350bar
DXRE9J* 300bar
DXRE11J* 320bar
T-X-Y端口
DXRE5RJ*/DXRE7J* /DXRE8J* /DXRE10J* /DXRE9J* /DXRE11J* 250bar
Δp 10 bar p-T控制流量：
DXRE5RJ* 100l/min
DXRE7J* 220l/min
DXRE8J* 400l/min
DXRE10J* 480l/min
DXRE9J* 800l/min
DXRE11J* 1000l/min
滞后% Q max <0.2%
重复性% Q max ±0.1%
环境温度范围 -20/+60°C
流体温度范围 -20/+80°C
流体粘度范围 10÷400cSt
流体污染程度根据ISO 4406:1999 18/16/13级（16/14/11使用寿命更长）
推荐粘度 25cSt
重量：
DXRE5RJ* 7.4kg
DXRE7J* 8.9kg
DXRE8J* 15.2kg
DXRE10J* 15kg
DXRE9J* 41.6kg
DXRE11J* 39.5kg
电子通用数据
占空比100%（连续运行）
防护等级符合EN 60529（注）IP65/IP67
电源电压V DC 24（从19到30 VDC），纹波大3 Vpp
功耗VA 35
大电磁阀电流A 2.6
保险丝保护，外部A（快速），大电流4A
管理故障过载和电子设备过热、LVDT传感器错误、电缆
击穿、电源电压故障
电磁兼容性（EMC）
排放标准EN 61000-6-4，抗干扰标准EN 61000-6-2，符合2014/30/EU标准
注意：只有正确安装和拧紧具有同等IP等级的配合连接器，才能保证IP等级。此外，在JH版本上，有必要用盖子保护任何未使用的连接。
DXRE*J-标准电子设备
电气特性
指令信号：
电压（E0）V DC ±10（阻抗Ri>11 kOhm）
电流（E1）mA 4÷20（阻抗Ri=58 Ohm）
检测信号（主阀芯位置）：
电压（E0）V DC ±10（阻抗Ro>1 kOhm）
电流（E1）mA 4÷20（阻抗Ro=500 Ohm）
诊断LIN总线接口通信（通过可选套件）
连接6针+PE（MIL-C-5015-G-DIN EN 175201-804）
带电压指令的版本（E0）
参考信号必须在-10V和+10V之间。
当前命令版本（E1）
参考信号以4÷20mA的电流提供。如果命令电流低于4mA，则卡显示故障电缆错误。重置错误就足以恢复信号。
意大利迪普马DUPLOMATIC高响应比例阀订货号和型号：
DXRE7J-120-A/31V-EE/E1K11A
DXRE8J-C250/31N-EI-E0K11B/W7
DXRE8J-Z400/31N-II/E1K11A
迪普马比例换向阀DSE5-A60/10N-D24K1
