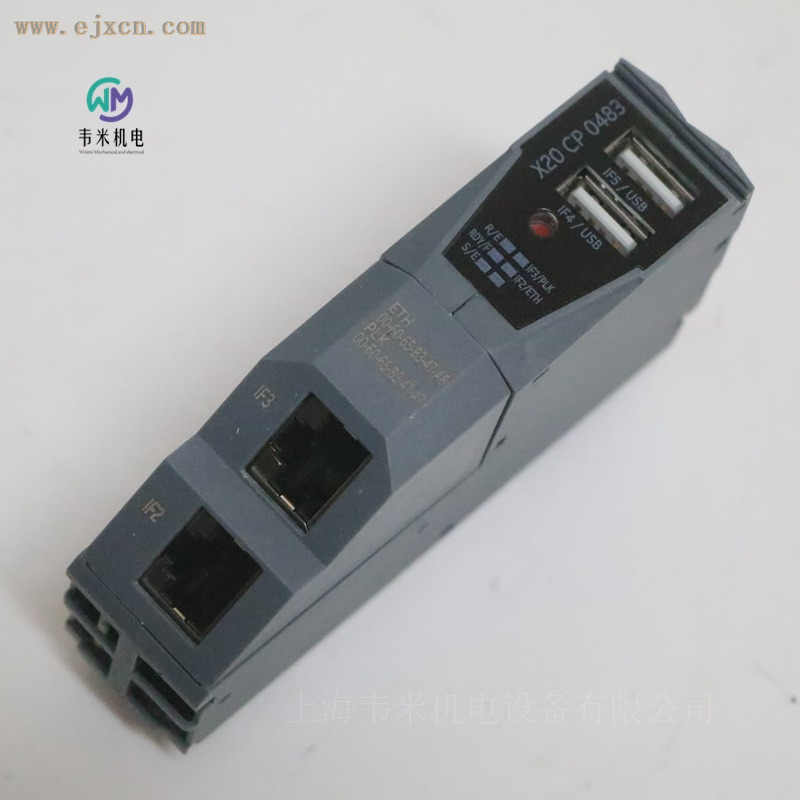

贝加莱紧凑型控制器X20CP0483，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！
贝加莱 X20CP0483 紧凑型控制器｜X20 Compact?S 系列 PLC 产品解析
在现代工业自动化设备迭代进程中，设备制造商对控制器的诉求，已经不再局限于基础逻辑控制。整机体积、运算能力、通信兼容性、后期运维成本，以及软硬件平台的开放性，都成为项目选型过程中需要重点考量的维度。贝加莱 X20 系列作为模块化控制系统代表，旗下 Compact?S 家族的 X20CP0483 控制器，面向中小型设备、多轴运动控制、分布式现场控制场景，提供一套紧凑型的硬件解决方案，兼顾硬件集成度与平台拓展能力，广泛应用于机械制造、包装、物流、轻工、新能源配套等多个工业领域。
一、产品定位与整体架构
X20CP0483 属于贝加莱 X20 Compact?S 系列 CPU 模块，是一款导轨安装式紧凑型可编程控制器，硬件架构采用 ARM Cortex?A9 500MHz 处理器，搭配独立 I/O 处理器，将运算处理与 I/O 数据处理进行分工，I/O 数据在后台独立完成处理，减少主 CPU 的资源占用，保障控制任务的时序稳定性。该型号定位中端紧凑型控制单元，介于 X20CP0482 与 X20CP0484 之间，在内存配置、存储容量上形成梯度，方便设备厂商根据项目的程序规模、数据存储需求做选型匹配。
硬件本体采用无风扇、免电池的工业设计，不需要内置电池维持数据，依靠 FRAM 非易失性存储器保存持久变量，降低后期现场维护工作量，减少因电池老化、更换带来的停机风险，适配长期连续运行的工业工况。整机采用 DIN 导轨卡扣式安装，适配标准电气控制柜导轨，模块本体结构紧凑，能够帮助控制柜实现空间优化，对于设备本体控制柜空间有限的整机设备，具备较好的适配价值。该模块防护等级 IP20，适用于控制柜内部安装，工作温度覆盖工业常用的 5?55℃区间，满足常规工厂车间环境使用需求。
需要注意，X20CP0483 本体不包含总线底座、电源模块与接线端子，实际项目使用时，需要搭配对应 X20BB 系列总线底座、供电单元完成整套硬件搭建，底座选型会影响可拓展接口插槽数量，不同底座可支持 1?2 个接口扩展模块，以此拓展现场总线接口，适配项目多样通信需求。
二、核心硬件参数详解
处理器与存储配置
X20CP0483 搭载 ARM Cortex?A9，主频 500MHz，配备独立 I/O 处理器，实现逻辑运算、运动控制算法、I/O 刷新任务并行处理，缓解主处理器运算压力，有利于维持稳定的系统循环周期。
内存配置方面，配备256MB DDR3 SDRAM 运行内存，可以承载规模较大的用户应用程序、过程数据缓存以及多任务运行；32KB FRAM 非易失性存储器，用于保存断电后需要保留的工艺参数、配方数据、设备状态变量，FRAM 读写寿命表现优异，可频繁读写，不需要依赖电池备份数据。
板载 1GB eMMC 闪存作为本地应用存储，数据保存时长可达 10 年，具备 ECC 纠错功能，用于存放工程程序、日志文件、配方数据，满足设备本地数据存储需求，无需额外配置存储卡，简化硬件结构，闪存拥有规范的擦写寿命指标，适配工业设备日常数据记录场景。
集成接口与扩展能力
模块本体自带多路标准工业接口，无需额外增加接口模块就可以实现基础组网、调试、外设对接：
1 路 10/100BASE?TX 以太网接口，用于程序下载调试、上位机数据交互、OPC UA 数据交互，对接 HMI、MES 等上层信息化系统；
1 路 POWERLINK V2 实时工业总线接口，支持轮询响应链机制，用于多轴伺服同步控制，对接 ACOPOS 系列伺服驱动，实现运动控制任务，保障轴组之间同步时序；
2 路 USB 接口，可用于程序拷贝、外接存储设备、外设调试；
RS232 串行接口，依托总线底座实现，用于调试对接，更换对应底座也可切换为 RS485 接口，对接串口类传感器、仪表设备；
X2X Link 总线，用于连接 X20 系列分布式 I/O 模块，实现本地与远程 I/O 扩展，灵活搭建分布式控制系统架构。
同时硬件预留接口扩展插槽，根据选用总线底座不同，可以加装 X20 系列接口模块，拓展 CAN、PROFIBUS 等总线接口，对接第三方现场总线设备，提升硬件的兼容性，适配老设备改造、多品牌设备集成项目，不用更换控制器本体，仅增加接口模块即可完成通信适配，降低项目改造成本。
模块自带多组 LED 状态指示灯，分别对应 CPU 运行状态、以太网通信、POWERLINK 总线状态，调试和现场运维阶段，工作人员可以通过指示灯快速判断硬件运行状态，辅助故障排查，控制器内部还支持温度采集，软件可读取硬件温度信息，便于做设备状态监控与预防性维护。整机功耗约 2.9W，功耗水平较低，控制柜整体供电压力小，适合多模块密集布置的控制柜方案。
三、软件平台与控制能力
X20CP0483 完整运行于贝加莱 Automation Studio 开发平台，这一套统一开发环境，覆盖程序编写、参数配置、运动控制开发、故障诊断、仿真调试、程序下载全流程，支持多种编程语言，符合 IEC61131?3 标准，同时支持 C 语言等高级语言开发，方便工程师实现复杂算法、数据处理、自定义工艺逻辑，适配不同技术背景开发人员的使用习惯。
控制器支持多任务操作系统，能够将逻辑控制、运动控制、数据采集、通信任务拆分为不同任务，分配不同周期与优先级，运动控制依托 POWERLINK 总线，可实现多轴同步、定位、凸轮、电子齿轮等功能，适配包装机械、物料处理设备中常见的运动工艺，支持 ACOPOS 伺服驱动系统，整套运动控制方案时序确定性好，能够满足中小型设备的运动精度需求。
在数据处理层面，依托板载 eMMC 存储，可实现设备日志、故障记录、生产配方的本地存储，搭配以太网接口，可通过 OPC UA 协议向上层 MES、SCADA 系统上传生产数据，打通设备层与工厂信息化层的数据链路，适配设备智能化改造的需求。同时系统具备完善的诊断体系，硬件故障、总线异常、程序报错都可以生成对应的诊断信息，方便现场工程师定位问题，缩短设备故障停机时间。
四、产品应用场景
X20CP0483 凭借紧凑体积、运动控制能力、丰富通信拓展能力，适配多类机械设备，主要面向中小型自动化设备，不适合超大型多站点复杂项目，典型应用场景如下：
包装机械设备：装盒设备、贴标设备、中小型码垛机构、灌装设备。这类设备普遍存在多轴协同运动，需要处理配方切换、物料检测、故障报警，X20CP0483 的 POWERLINK 总线可以完成多轴同步，FRAM 存储保存多套生产配方，适配频繁换产的工况。
物流与物料处理设备：中小型分拣机构、输送线控制系统、提升机构。很多物流设备控制柜空间有限，紧凑型硬件可以节省柜体空间，X2X Link 总线可以扩展分布式 I/O，将输入输出模块布置在设备不同位置，减少现场布线工作量。
轻工与专用设备：纺织辅助设备、橡塑辅助设备、印刷配套设备、测试工装设备。不少专用设备既有逻辑联锁，又需要采集多路传感器数据，对接各类仪表，借助串口扩展、以太网通信，可对接多种第三方传感器、检测仪器。
新能源配套设备：锂电行业中小型工装、电池检测设备、储能配套辅机。设备对时序、数据记录有一定需求，控制器可以完成设备逻辑、测试流程控制，同时记录测试数据，上传至上位系统。
设备改造项目：传统设备智能化升级，原有设备保留部分传感器与执行器件，新增 X20CP0483 作为控制核心，通过扩展接口模块兼容原有现场总线，不用全部更换现场硬件，降低改造项目的整体投入。
同时该型号也可以用于小型过程控制场景，完成模拟量采集、闭环调节、设备联锁，针对压力、温度类工艺做控制，适合中小型成套辅机设备。
五、系统搭配与选型注意事项
在实际项目选型使用 X20CP0483，有几个关键点需要工程师重点关注，避免硬件选型失误。
第一，底座选型。X20CP0483 只是 CPU 本体，必须搭配 X20BB 系列总线底座，底座决定供电接入方式、串口类型（RS232/RS485）以及可拓展接口模块的插槽数量，需要根据项目需要的扩展接口数量来确定底座型号，底座同时配套接线端子，实现信号接线。
第二，I/O 扩展。通过 X2X Link 总线，可以接入 X20 全系列数字量、模拟量、特殊功能 I/O 模块，灵活配置输入输出通道数量，根据现场信号点位选择对应 I/O 模块，分布式 I/O 可以远离控制柜布置，缩短现场传感器线缆长度。
第三，性能匹配。X20CP0483 为中端紧凑型控制器，如果项目轴数量多、程序体量巨大，需要对比同系列 X20CP0484 等更高配置型号，评估内存、存储、循环周期指标，保障项目运行余量。
第四，运行环境。该模块仅适合控制柜内部 IP20 环境，不能直接用于户外、高粉尘、强腐蚀的现场，恶劣工况需要做好柜体防护，保证环境温度在额定工作区间。
第五，软件版本匹配，Automation Studio 软件版本需要支持该硬件型号，硬件固件版本与开发软件版本保持适配，保障程序下载、在线调试功能正常。
六、X20CP 平台整体优势总结
贝加莱 X20 Compact?S 控制器家族，采用模块化硬件设计思路，硬件性能分档，从基础型号到高性能型号形成完整产品矩阵，设备厂商可以按照设备复杂度选择对应 CPU，硬件平台统一，软件环境统一，减少不同设备之间的开发学习成本。X20CP0483 作为其中一款中端型号，把 500MHz 处理能力、256MB 内存、POWERLINK 实时总线、多路标准接口集成在紧凑模块之内，无风扇免电池的硬件设计，降低现场运维压力，接口可拓展的架构，兼容多种第三方设备，适配标准化设备与定制化项目。
当前工业设备发展，一方面追求设备本身的控制性能，另一方面越来越重视设备的数据能力，X20CP0483 既可以完成设备本体运动逻辑控制，又具备数据存储、工业通信能力，能够适配设备智能化升级的趋势，让传统机械设备具备对接工厂信息化系统的基础条件。
对于设备制造商而言，这套方案在硬件体积、控制性能、拓展能力、运维成本之间取得平衡，适合批量中小型设备的标准化开发，在包装、物流、轻工、专用装备等领域，拥有大量落地应用案例，是 X20 Compact?S 产品线中适用性较强的一款控制器产品。
本文内容基于公开产品及网络数据，实际选型请以技术手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?
