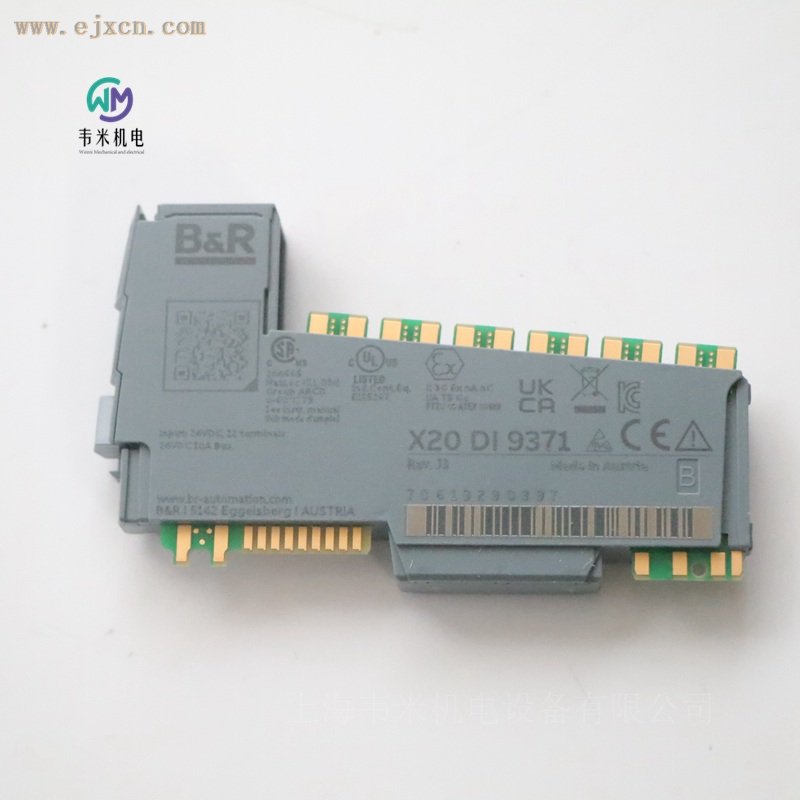

贝加莱数字量输入模块X20DI9371，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！
贝加莱 X20DI9371 数字量输入模块｜X20 分布式 I/O 系统信号采集单元解析
在现代工业自动化项目落地过程中，分布式 I/O 模块承担着现场传感器信号采集、设备状态回传的关键职能，模块的信号处理能力、接线便捷度、环境适应性，直接影响整套控制系统运行的稳定性与后期维护成本。贝加莱 X20 系列作为工业领域应用广泛的分布式 I/O 产品体系，覆盖数字量输入输出、模拟量处理、专用功能模块等丰富品类，X20DI9371 作为该系列下一款 12 通道 24VDC 数字量输入模块，凭借标准化硬件架构、灵活的滤波配置、简洁的接线方案，广泛应用于机械设备、造纸印刷、物流输送、水处理、包装设备等多个行业场景。本文从产品定位、硬件参数、结构设计、功能特点、配套组件、行业应用、选型注意事项等多个维度，对 X20DI9371 进行完整解读，为自动化工程师项目选型、现场调试、备件替换提供参考依据。
一、产品基础定位与概述
X20DI9371 是贝加莱 X20 系统标准数字量输入模块，主要用于采集现场 24VDC 漏型（Sink）开关信号，对接接近开关、光电传感器、限位开关、操作按钮、安全门开关、液位开关等各类离散信号源，将现场物理设备的通断状态转化为控制器可以识别的总线信号，完成现场层到控制层的数据交互。同系列还提供涂覆版本 X20cDI9371，针对高湿度、多粉尘、腐蚀性气体的严苛工况，电路板增加防护涂层，适配户外、化工、船舶等对硬件抗腐蚀有要求的项目。
该模块属于 X20 模块化 I/O 架构，不能单独工作，需要搭配对应总线模块以及端子底座使用，可直接拼接在 X20 背板总线上，和 CPU、通讯模块、其他 I/O 模块自由组合，既可以作为本地 I/O 扩展，也可以部署在远程分布式站点，通过现场总线接入整套自动化控制系统，适配 EtherCAT、PROFIBUS?DP 等主流工业总线方案，适配贝加莱 Automation Studio 开发平台，组态调试流程统一，降低多模块项目的开发学习成本。
模块采用 DIN 导轨安装的分体式结构，整体宽度仅 12.5mm，在控制柜有限空间内，可以实现高密度通道布局，帮助控制柜实现小型化设计，减少柜体体积与布线工作量，这也是 X20 系列 I/O 在整机设备厂商中被大量选用的重要原因。
二、核心硬件技术参数解析
X20DI9371 的电气参数围绕工业 24VDC 控制回路设计，匹配绝大多数自动化设备的现场信号标准，核心技术指标如下：
通道与电气规格：共 12 路数字量输入通道，额定输入电压 24VDC，电压允许波动范围满足工业现场常见的?15%~+20% 偏差；采用漏型 Sink 输入逻辑，对应 NPN 类型传感器，采用一线制接线方式，简化现场布线工作。硬件固有滤波时间≤100μs，软件滤波可在 0?25ms 区间内设置，调节步长 0.2ms，出厂默认滤波参数 1ms，工程师可以根据现场干扰情况统一调整模块滤波参数，规避电磁干扰带来的信号抖动问题。总线侧功耗 0.18W，I/O 侧功耗 1.75W，整体功耗水平较低，有利于控制柜内部热量控制，降低散热压力。
隔离与信号特性：通道与背板总线之间具备 500Veff 隔离强度，减少现场侧干扰顺着线路传导至控制器总线，降低控制系统受到浪涌、静电冲击的风险。输入回路具备对应的阈值特性，区分高低电平状态，保障开关信号识别准确；同时通道配备独立 LED 状态指示灯，每一路输入通道都可以直观看到通断状态，模块本体也设置运行状态指示灯，现场排查故障时，不需要借助软件，就可以快速判断通道信号是否正常，缩短现场故障排查时长。
环境工作条件：水平安装时工作温度区间 0℃~+55℃，垂直安装 0℃~+50℃；存储温度?25℃~+70℃；相对湿度 5%?95%，无冷凝环境；防护等级 IP20，仅适用于控制柜内部安装，不可直接暴露在露天工况；海拔 0?2000 米可以无限制使用，海拔超过 2000 米，每升高 100 米，允许工作温度需要下调 0.5℃，符合工业设备通用海拔规范。
认证标准：产品满足 CE、cUL?US 等多项工业认证，满足 EN 61131?2 工控设备相关标准，能够适配国内以及海外多数地区设备准入要求，设备出口项目也可以正常选用该型号。
三、结构设计与配套组件说明
X20 系列采用模块化拆分设计，模块本体、总线模块、接线端子底座三者相互独立，采购与装配需要分开选型，X20DI9371 本体不包含总线模块和接线端子，项目采购时需要配套采购对应配件，很多初次使用的工程师容易忽略这一点，造成配件缺失影响现场调试进度。
必备配套配件
总线模块：可选 X20BM11 或者 X20BM15。X20BM11 为标准总线模块，提供 24VDC 编码接口，贯通内部 I/O 供电；X20BM15 带有节点地址拨码开关，在分布式远程 I/O 站点中，可直接硬件设置站点编号，无需软件设置，适合多分站大型项目使用。涂覆版本 X20cDI9371 则需要搭配 X20cBM11 涂覆总线模块使用，保障整套站点硬件防护等级匹配。
接线端子底座：标配 X20TB12，12 针编码式端子底座，和模块本体一一对应，编码结构可以防止错插，避免不同型号模块端子混用带来接线故障。端子底座支持快速拆装，后期维护更换模块时，不需要拆卸外部现场线缆，直接插拔 I/O 模块本体即可，有效减少停机维护时间，这也是 X20I/O 系统的一大实用优势，设备后期备件更换十分便捷。
硬件装配逻辑上，总线模块安装在 I/O 站点最左端，之后依次拼接 X20DI9371 以及其他 I/O 模块，每个模块下方扣接对应的端子底座，所有模块拼接完成后整体卡装在 DIN 导轨上，拆装操作简单，控制柜装配效率较高。
四、产品核心功能与技术优势
1、可配置软件输入滤波，适配复杂电磁工况
工业现场变频器、电机、接触器等设备工作时会产生电磁干扰，容易造成开关信号出现误抖动，引发程序误动作。X20DI9371 除硬件固有滤波之外，支持软件层面的滤波时间参数设置，整模块统一配置 0?25ms 滤波时间。面对干扰较强的车间，可以适当调大滤波时间，过滤掉干扰脉冲；针对需要快速捕捉信号的场景，可以调小滤波参数，兼顾信号抗干扰能力与响应速度，不需要额外增加外部硬件滤波元件，减少柜内元器件数量，降低硬件成本与布线复杂度。
2、一线制漏型接线，简化现场布线工作量
模块采用一线制 Sink 漏型接线，适配市面上大量 NPN 输出型接近开关、光电开关，传感器负极直接接入模块输入通道，传感器公共端统一接 24V 直流电源正极，减少现场线缆数量。在设备点位多、现场走线距离长的项目中，可以降低线缆采购成本，减少接线点，间接降低接线错误概率，对于整机设备制造厂商，能够缩短设备装配周期。同时编码式端子底座，防止人工接线时出现端子错配，提升硬件可靠性。
3、直观状态指示，降低现场运维难度
每一路输入通道都配置独立 LED 指示灯，模块同时具备运行、故障状态指示。设备调试阶段，工程师可以直接观察灯号，确认传感器信号是否正常送入模块；设备故障检修时，不需要连接编程电脑，就可以快速定位是外部传感器线路故障，还是模块本身问题，缩短设备停机检修时间，对于产线设备，能够减少停机带来的损失。同时软件层面也可以读取每一路通道状态、模块诊断信息，在人机界面上做故障报警提示，实现远程状态监控。
4、高度模块化，系统扩展灵活
依托 X20 完整 I/O 体系，X20DI9371 可以和同系列数字量输出模块、模拟量模块、计数模块、通讯模块自由拼接组合。项目点位增加时，直接在现有 I/O 站点上增加模块即可，不需要改动原有硬件架构；既可以布置在控制器本地控制柜，也可以放置在设备现场的远程控制柜，通过总线远程采集信号，缩短现场传感器线缆长度，适合大型流水线、大型机械设备的分布式控制方案。涂覆版本 X20cDI9371 拓展了工况适用范围，面对潮湿、粉尘较多的工况，选择涂覆型号，能够延长硬件使用寿命。
5、低功耗设计，适配密集柜体布局
模块总线侧功耗 0.18W，I/O 侧功耗 1.75W，多块模块密集排布时，整体发热量可控，控制柜散热压力更小，有利于柜内元器件长期稳定运行，适合高密度 I/O 站点设计。
五、主流行业应用场景
X20DI9371 作为通用数字量输入模块，主要用于采集各类开关量信号，在多个工业领域得到实际落地应用：
机械设备制造行业：包装机械、纺织机械、机床、注塑设备、物流输送设备，采集限位开关、操作面板按钮、安全门信号、传感器检测信号，完成设备逻辑控制的信号输入。很多整机设备厂商采用 X20 分布式 I/O，将模块布置在设备各个工位，减少线缆走线距离，提升设备整体稳定性。
造纸印刷行业：制浆、造纸生产线中，大量液位开关、料位开关、设备到位信号、安全保护信号采集，已有不少造纸项目采用 X20DI9371 作为现场开关量采集单元，配合整套分布式 I/O 站点完成生产现场信号汇总，适配造纸车间湿度偏高的工况，可按需选用涂覆版本提升硬件耐受能力。
水处理与环保行业：污水处理、净水处理项目，采集阀门限位、泵状态反馈、液位开关信号，用于工艺逻辑判断，适配现场多传感器、多点位分布的特点，远程 I/O 站点可以部署在各个处理单元就近采集信号。
物流仓储行业：立体仓库、分拣输送线，采集光电检测、到位信号、安全防护开关信号，处理大量离散点位，模块 12 通道的配置，能够均衡点位密度，兼顾柜体空间与成本。
其他专用设备领域：船舶配套自动化、风电辅控、建材设备等，在满足环境温度湿度前提下，结合对应的认证，完成现场开关量采集工作。
在实际项目选型时，需要区分现场传感器类型，X20DI9371 为漏型 Sink 输入，适配 NPN 传感器；如果项目大量使用 PNP 源型传感器，则需要选择 X20 系列其他对应型号数字量输入模块，避免硬件逻辑不匹配造成信号无法采集。
六、现场调试、维护与选型注意事项
配件不可缺失：X20DI9371 本体不含总线模块与接线端子底座，项目采购阶段，必须同步选配 X20BM11/X20BM15 总线模块以及 X20TB12 端子底座，涂覆工况全部配件都需要选用涂覆版本，保障防护一致性。
滤波参数合理设置：出厂默认软件滤波 1ms，普通工况可以直接沿用；变频器大功率设备距离较近、干扰较强的现场，可以适度增大滤波时间；如果需要捕捉高速脉冲信号，则调小滤波参数，同时评估硬件固有 100μs 硬件滤波带来的响应影响。
安装环境要求：防护等级 IP20，必须安装在防护控制柜内部，避免粉尘、水汽直接接触模块；注意安装方向，水平、垂直安装对应的工作温度上限不同，垂直安装工况温度上限更低，项目设计时做好温度余量预留；海拔高于 2000 米，需要降低工作环境温度。
接线与传感器匹配：确认传感器为 NPN 漏型输出，接线严格按照手册一线制接线规范，做好线缆屏蔽接地，减少外部干扰；供电电压维持在 24VDC 允许波动区间，避免电压过高或者过低造成信号识别异常。
备件替换：后期备件更换，直接替换模块本体，原有端子底座和外部线缆无需拆卸，拆装简单；涂覆版本 X20cDI9371 不能直接替换普通 X20DI9371，需要结合工况来选择。
软件组态：在 Automation Studio 软件中添加对应硬件型号，配置滤波参数，读取通道状态和模块诊断信息，可把模块故障信息接入控制系统报警逻辑，便于运维人员及时发现硬件异常。
七、总结
贝加莱 X20DI9371 是一款面向工业现场的通用型 12 通道 24VDC 漏型数字量输入模块，依托 X20 分布式 I/O 成熟的硬件架构，把可软件配置滤波、一线制便捷接线、直观状态诊断、紧凑体积等特点结合在一起，兼顾项目开发调试、后期运维维护的实际需求。它不局限于单一行业，在机械设备、造纸、环保水处理、物流等众多自动化场景都可以承担开关信号采集的工作。
对于自动化设计工程师来说，该模块的价值不仅在于通道数量，更在于整套 X20I/O 系统带来的扩展灵活性、维护便捷性。选型过程中重点确认传感器输出类型、现场工况、配套配件，合理设置滤波参数，就可以充分发挥模块性能，为整套控制系统提供稳定可靠的现场信号采集能力。而面对腐蚀、高湿度等严苛工况，还可以选用涂覆版本 X20cDI9371，进一步拓展硬件的适用边界，满足更多复杂项目的使用需求。
本文内容基于公开产品及网络数据，实际选型请以技术手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?
