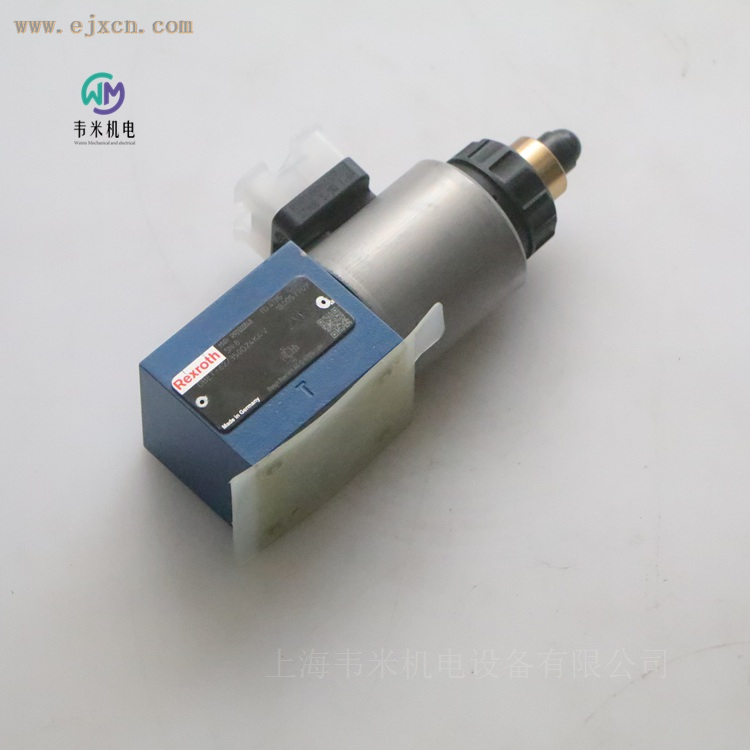

REXROTH比例溢流阀DBET-62/350G24K4V，现货库存，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！



力士乐REXROTH比例溢流阀DBET-6X/350G24K4V

R901000848 DBET-62/350G24K4V

公称尺寸 6, P → T, 通过外部电子元件实现电气控制

液压  阀门  压力阀  比例溢流阀  比例溢流阀

高性能范围内的工业液压阀。基于设定值信号可靠限压。

锥座整体结构中的升压阀

直动式

压力等级 350 bar

连接图 ISO 4401-03-02-0-05

产品系列 DBET(E)

工作压力，值 [bar] 420.0

流量 [l/min] 2.0

滑阀符合 P → T

连接类型 底板安装

公称尺寸 6

驱动类型 通过外部电子元件实现电气控制

端口数 2

切换位置数量 2

电源电压 24 VDC

电气连接器 3 针设备连接器 (2 + PE)

电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803 标准

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量 [kg] 1.42

密封套件R961003039 DBET.-6X/.V

插入式接头R901017010 3P Z4 M GR SPEZ.

匹配连接器，3 针 (2 + PE) EN 175301-803，不带电路，灰色

插入式接头R901017011 3P Z4 M SW SPEZ

匹配连接器，3 针 (2 + PE) EN 175301-803，不带电路，黑色



力士乐REXROTH直动式比例溢流阀，不带/带集成电子元件（OBE）

型号 DBET 和 DBETE

规格 6

组件系列 6X

工作压力 420 bar

流量 2 l/min

-用于限制系统压力的直动式操作阀

-通过比例线圈起动

-带对中螺纹和可拆卸线圈的比例线圈

-用于底板安装:

底板油口符合 ISO 4401-03-02-0-05 标准

-型号 DBETE 集成电子元件（OBE）:

控制值/压力特性曲线的低制造公差

-型号 DBET 外部控制电子元件

模块化设计的放大器，欧洲板卡格式以及插头式放大器

独立可调的上下斜坡

可微调控制值/压力特性曲线

附件（不包括在供货范围内）

– 符合数据表 RC 45052 的 NG6 型号底板

G 341/01（G1/4），材料编号 R900424447

G 341/60（G3/8），材料编号 R901027119

– 型号 DBET 的外部控制:

模块化设计的模拟放大器 VT-MSPA1-1-1X/V0/…，符合数据表 RC 30223

数字放大器 VT-VSPD-1-2X/V0/.-0-1 采用符合数据表 RC 30523 的欧洲板卡格式

模拟放大器 VT-VSPA1-2-1X/V0/… 采用符合数据表 RC 30115 的欧洲板卡格式

作为插头式放大器的模拟放大器VT-SSPA1-1-1X/V0/0-24，符合数据表 RC 30265 限制：没有对控制值/压力特性曲线，更高滞环及反向死区进行线性化

– 配合连接器

用于 DBET：符合 DIN EN 175301-803 标准，材料标准编号 R901017011

用于 DBETE：符合 DIN EN 175201-804 标准，材料编号 R900021267 或 R900223890

功能

一般表述

类型 DBET 的比例溢流阀属于座阀设计的远程控制阀，用于限制系统压力。通过带对中螺纹和可拆卸线圈的比例线圈进行起动。线圈的内腔与油口 T 或 Y 连接，并装满液压油。这些阀可根据电气控制值对要限制的系统压力进行无级调节。

阀主要由外壳，比例线圈，阀座以及阀芯组成。

基本原理

要调节系统压力，应向控制电子元件提供控制值。根据该控制值，电子元件将电流施加到电磁线圈。比例线圈将电流转换为机械力，机械力通过电枢柱塞作用到阀芯。阀芯被压到阀座上，油口 P 和 T 或 Y 之间的连接关闭。当作用于阀芯上的液压力等于磁力时，阀门通过提起阀芯使其离开阀座来调节设定的压力，从而使液压油从油口 P 流向 T 或 Y。如果控制值为零，控制电子元件仅施加小控制电流于比例线圈，从而产生小压力。

型号 DBETE – 带集成电子元件（OBE）

在功能和设计方面，这些阀对应于型号 DBET。另外，在比例线圈上具有带控制电子元件的外壳。 电源和控制值电压施加于组件插头。

在出厂中已按照低制造公差对控制值/压力特性曲线进行了微调。

技术数据

型号 DBET ；DBETE

重量  2.0kg； 2.15

安装位置 可选

存储温度范围  –20 至 +80°C

环境温度范围 °C –20 至 +70°C； –20 至 +50°C

液压（用 HLP 46 测量；ϑ油 = 40 °C ± 5 °C）

工作压力 油口 P 420bar

压力设定  50...420bar

回流压力 油口 T 或 Y  分别施加零压力至油箱

流量  2l/min

液压油  符合 DIN 51524 规定的矿物油（HL，HLP）

液压油温度范围  –20 至 +80°C

粘度范围  20 至 380mm2/s，优为 30 至 46mm2/s

液压油大允许污染度 - 符合 ISO 4406(c）规定的清洁度等级  等级 20/18/15 2

滞环 小于压力设定的 4 %

反向死区  小于压力设定的 0.5 %

响应灵敏度  小于压力设定的 0.5 %

线性（流量 0.8 l/min）  设定压力的 ±3 %

控制值/压力特性曲线的容差为 0.8 l/min；增加的压力

控制值为 20% 时  小于压力设定的 ±1.5 %

控制值为 100 % 时  小于压力设定的 ±5 %；小于压力设定的 ±1.5 %

阶跃响应（Tu + Tg）0 → 100 % 及 100 % → 0管路容积 < 20 cm3; qV = 0.8 l/min   80ms（视系统而定！）

电气

线圈小电流  ≤ 100mA

线圈大电流  1600 ± 10 %mA

电磁线圈电阻

20 °C 时的低温值  5.5Ω

高温值  8.05Ω

占空比  100%

电气，集成元件（OBE）

电源电压

标称电压  24VDC

下限值  21VDC

上限值  35VDC

电流消耗  ≤ 1.5A

要求的保险丝   2A，慢速熔断

输入

电压  0 至 10V

电流  4 至 20mA

输出 实际电流值  1 mV 1mA

符合 EN 60529 的阀防护类型   IP 65，带安装和锁定配合连接器

电气连接

型号 DBET

配合连接器（黑色）符合 DIN EN 175301-803材料编号 R901017011（另外单独购买）

型号 DBETE

组件插头引脚 触点 接口 “A1” 的引脚 接口 “F1” 的引脚

电源电压 A 24 VDC（u（t）= 21 V 至 35 V）；/大≤ 1.5 A

B 0 V

实际值参考电位 C 参考触点 F；0 V 参考触点 F；0 V

差分放大器输入 D 0 至 10 V；RI = 100 kΩ 4 至 20 mA；RI = 100 Ω

E 控制值参考电位

测量输出（实际值） F 0 至 1.6 V 实际值（1 mV 1 mA）负载电阻 > 10 kΩ

保护性接地导线 PE 连接至线圈和阀体

符合 DIN EN 175201-804 的配合连接器，电缆截面的焊接触点为 0.5 至1.5 mm2

塑料型号， 材料编号 R900021267（另外单独购买）

金属型号，材料编号 R900223890 （另外单独购买）

电气连接

型号 DBETE 的连接电缆

 – 建议：6 线，0.75 或 1 mm2 加保护性接地导线和屏蔽

 – 仅在供电侧将屏蔽连接到 PE

 – 允许长度为 100 m

电源设备的电源电压取决于供电电缆的长度。

型号 DBETE 的集成电子元件（OBE）

功能

通过连接 A 和 B 为电子元件提供电压。控制值作用于差分放大器连接 D 和 E。

借助于特性曲线生成器，控制值/线圈电流特性曲线被调节到阀，从而对液压中的非线性进行补偿并获得线性控制值/压力特性曲线。

电流调节器调节线圈电流，而不受电磁线圈电阻影响。

比例线圈电子元件的功率级是通过时钟频率大约为 180 Hz 至 400 Hz 的斩波放大器来控制。输出信号为脉宽调制（PWM）

。

至于测试线圈电流，可以在插脚 F(+）和插脚 C(–）之间的插头式连接器上测量与线圈电流成比例的电压。1 mV 对应的线圈电流为 1 mA。



力士乐REXROTH不带集成电子元件 (OBE) 的直动式比例溢流阀

DBET

规格 6

组件系列 6X

大工作压力 420 bar

大流量 2 l/min

直动式阀用于限制系统压力

用比例电磁铁操纵

带对中螺纹和可拆卸线圈的比例电磁铁

用于底板安装：孔图按 ISO 4401

模块化设计的放大器，欧洲板卡格式，并作为插头式放大器

可单独调节的向上和向下的斜坡，控制值压力特性曲线可精细调节

DBET型比例溢流阀是一种采用阀座设计的远程控制阀，可用于限制系统压力。借助带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈的内部与油口T或Y连接，并装满液压油。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。阀门主要由壳体、比例电磁铁、阀座和阀架组成。

基本原理

要设置系统压力，需在控制电子元件处控制值。电子元件根据控制值驱动带有电流的电磁线圈。由比例电磁铁将电流转换为机械力，机械力再通过电枢柱塞作用到阀架。将阀架推入阀座并阻塞油口P与T或Y之间的连接。如果阀架上的液压力等于线圈磁力，该阀门通过提升阀架使其离开阀座来控制调定压力，从而使液压油能够从油口P流到T或Y。如果控制值为零，则控制电子元件仅将小控制电流应用于比例电磁铁，并且小调定压力也会得到设置。

德国力士乐REXROTH直动式比例溢流阀订货号和型号：

R901170278 DBET-6X/200G24-8K4V

R901170279 DBET-6X/315G24-8K4V

R901187998 DBET-1-6X/100G24XEJV

R901194745 DBET-6X/350YG24K4M

R901065546 DBET-62/350YG24K4V

R901065549 DBET-6X/100YG24K4V

R901108319 DBET-62/420G24K4V

R901000842 DBET-6X/50G24K4V

R901000842 DBET-62/50G24K4V

R901000845 DBET-6X/100G24K4V

R901000846 DBET-6X/200G24K4V

R901000847 DBET-6X/315G24K4V

R901000847 DBET-62/315G24K4V

R901000848 DBET-62/350G24K4V

REXROTH比例溢流阀DBET-62/350G24K4V
