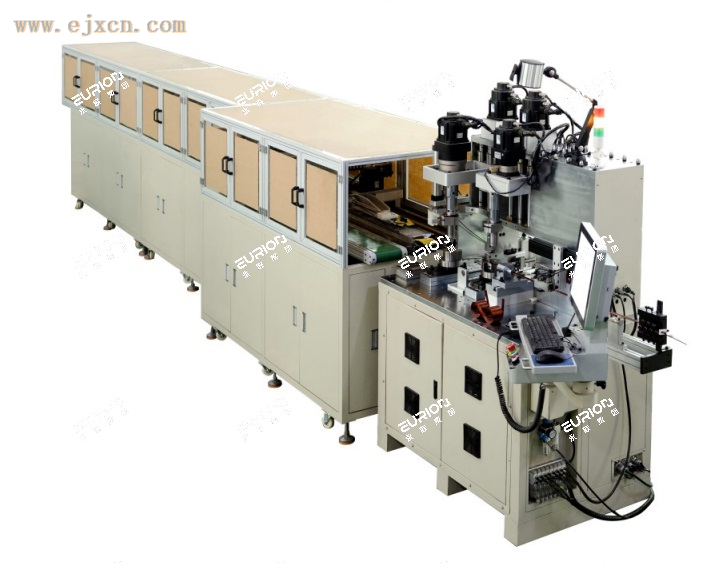

高速精密漆包线双线圈连绕设备新能源储能双绕组线圈高效量产机 - 机械产品供应发布_机械网_中国机械网_机械交易平台_机械供应信息发布

品牌：

永联集团

型号：

EC-8Y-760

机器特点：

1) 高速稳定送料系统：采用胶辊送料结构，适合细线与薄线材料，高速运行下不易折弯、不打滑；搭配模具气缸送料机构，兼容大线径线材，提升整体适用性。

2) 高精度同步驱动机构：双导轨+精密斜齿轮传动结构，确保绕线精度。搬运电机与绕线头实现插补运动，在绕制过程中将线材稳定送入线槽，有效提升一致性和效率。

3) 压线与裁剪组合结构：具备自动导线、压线与裁剪功能，绕制过程中精准定位并压紧线材，有效防止跳线与跑偏。

4) 全自动绕线流程，提升产能：设备实现全流程自动化，从送料、绕线到取料无需人工干预，支持一人多机操作，显著降低人力成本。

5) 适用于多种高端线圈应用：广泛应用于高频变压器、新能源储能电感、网络通信类变压器等领域，满足双线圈结构、高精度绕制需求。

机器规格：

型号

Model

EC-8Y-760

机器加工能力

Processing Capacity

厚Thickness : 1.0mm ≤ T ≤ 5.0mm

宽Width : 5.0mm ≤ W ≤ 15.0mm

截面积S=W*T≤ 60mm2

轴数

Axis

绕线电机功率

Winding Motor Power

2.0KWX2

升降电机功率

Lifting Motor Power

2.0KWX2

送线电机功率

Wire Feeding Motor Power

0.4KW

折角电机功率

Angle-bending Motor Power

0.4KW

搬运电机功率

Transfer Motor Power

2.0KW

机器尺寸(长x宽x高)

Dimension(LxWxH)

9550X1450X2030(mm³)

机器重量

Weight

1800kg
