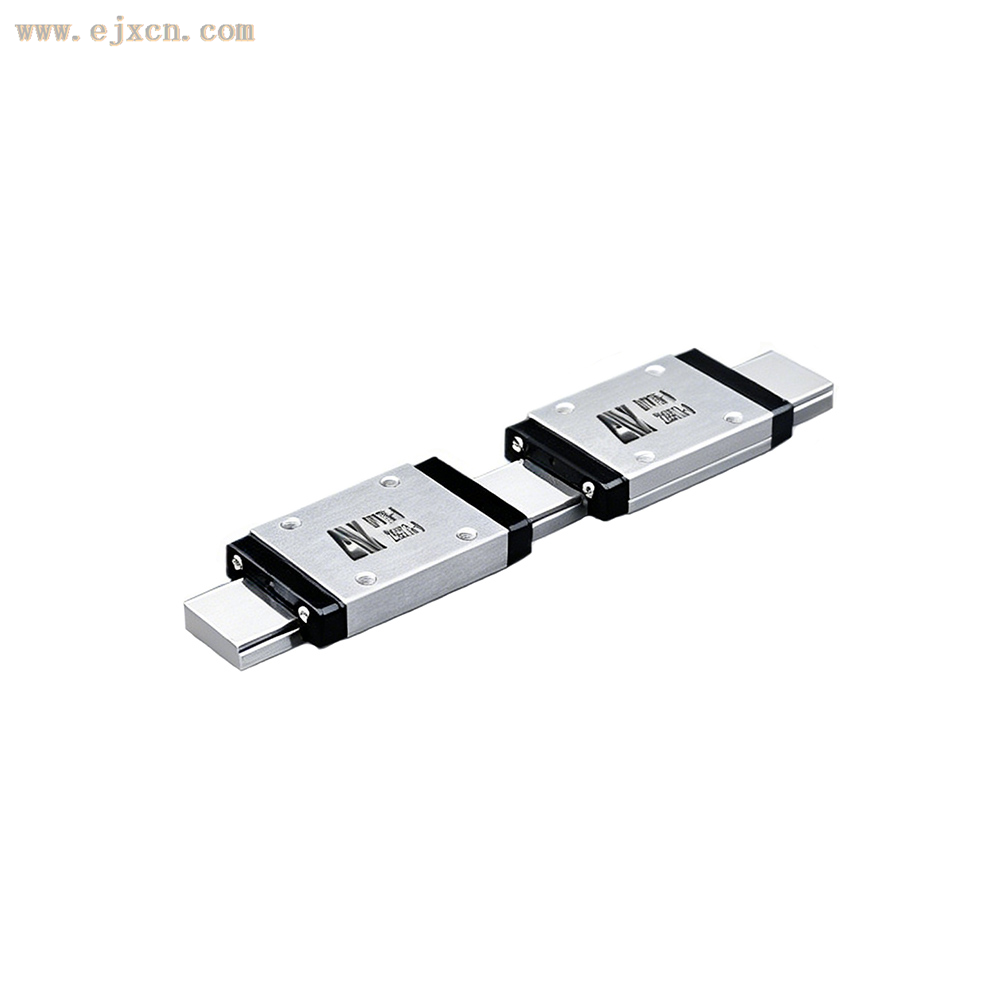

达沃鑫 DVW7H?N 是 DVW 宽幅系列 7mm 规格加长滑块微型导轨，核心为滑轨加宽+加长滑块，主打小体积、高力矩、强抗倾覆、单轴稳定，在微型尺寸下负载与扭矩远超同规格标准导轨，专为空间受限但对偏载、力矩稳定性要求高的精密直线运动场景设计，是国产宽幅微型导轨主力型号之一。
一、结构设计与技术特性
1.宽幅滑轨+加长滑块+歌德式四点接触
14mm加宽滑轨提升侧向刚性；44mm加长滑块增加钢珠有效接触数量；45°接触角歌德沟槽，四方向等负载，可均衡承受上下、左右、倾覆等多方向复合负荷，单轴使用稳定性强，力矩承载远超标准微型导轨。
2.极小体积+高刚性平衡
9mm超低组合高度、14mm轨宽，保持微型化；宽幅+加长设计优化受力分布，在不扩安装空间前提下，解决标准型刚性不足、易变形、抗偏载弱的问题，适合紧凑设备单轴传动。
3.钢珠保持器设计
内置保持架，拆卸不掉珠，运行顺滑低噪；同精度互换性强，维护便捷、降低售后成本。
4.预压与防尘润滑
预压：间隙预压（FZ）、轻预压（FC）可选，减少间隙、提升刚性。
润滑：滑块内置注油孔，定期微量润滑即可，维护简单。
防尘：标配侧面密封刮油片，有效阻隔粉尘、油污，适应多尘/洁净环境。
5.材质
合金钢：高硬度耐磨、性价比高，常规自动化首选
全不锈钢：滑块/滑轨/钢珠/保持器均不锈钢，防锈耐腐蚀，适配潮湿/洁净/轻微腐蚀环境
二、典型应用场景
3C电子：小型模组、自动化装配、点胶/焊锡滑台、视觉检测（单轴/偏载/倾覆工况）。
医疗设备：便携诊断仪、精密治疗平台、医用自动化滑台（小体积/高稳定性）。
半导体/光学：IC测试、微型光学平台、精密测量仪器（单轴高力矩需求）。
通用自动化：小型滑台、迷你机械手、OA设备、轻载高力矩单轴直线传动。
三、选型与安装要点
选型：小空间、单轴、需高力矩/抗偏载/抗倾覆→ 选DVW7H?N；纯轻载、空间极紧→选标准型 DVW7C?N。
环境：普通工况用合金钢；潮湿/腐蚀/洁净环境用全不锈钢。
安装：基面平面度≤0.01mm，按标准扭力锁紧M3螺丝，避免过压变形；保证基面平行度，防止受力不均。
达沃鑫DVW7H?N以7mm宽幅规格、加长高力矩、稳定精度、国产高性价比，成为小体积高力矩精密传动优选，广泛替代进口同类型号，适配各类小型精密设备的单轴刚性强化需求。
