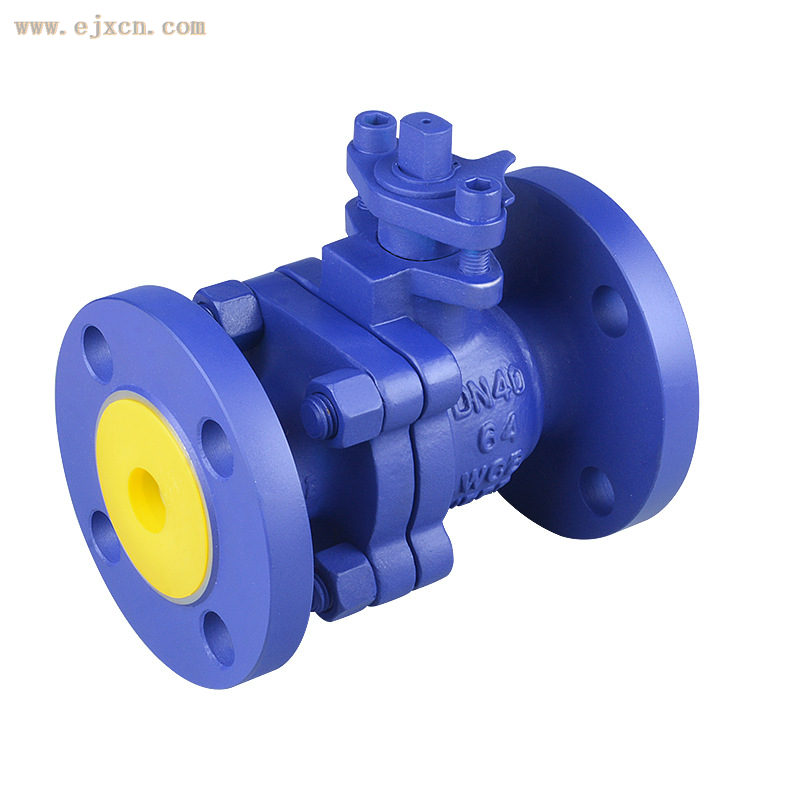

软密封浮动球阀
|
口径范围
|
DN15-350
|
|
压力范围
|
Class150~Class2500、PN16-PN160, JIS10K-JIS20K
|
|
产品材质
|
见材质表
|
|
适用介质
|
水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等
|
|
适用温度
|
W18CTC(增强聚四氟乙烯)、W260℃(PEEK)
|
浮动球阀适用于Class150~Class2500、PN16-PN160, JIS10K-JIS20K的各种管路上，用于截断或接通管路中的介质， 选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。驱动 方式为手动、蜗轮蜗杆传动、气动或电动浮动球阀一般采用法兰连接，也可采用对焊连接。
型号、材料及主要参数
|
配管法兰
|
压力级或
公称压力
|
法兰密
封面
|
常规产品型号
|
|
ASMEB16.5
GB/T 9124.2
HG/T 20615
|
Class 150
|
凸面
|
QA41FCL150-WCB
|
QA41FCL150-CF8
|
QA41FCL150-CF3
|
QA41FCL150-CF8M
|
QA41FCL150-CF3M
|
|
Class300
|
|
QA41FCL300-WCB
|
QA41FCL300-CF8
|
QA41FCL300-CF3
|
QA41FCL300-CF8M
|
QA41FCL300-CF3M
|
|
Class600
|
|
QA41FCL600-WCB
|
QA41FCL600-CF8
|
QA41FCL600-CF3
|
QA41FCL600-CF8M
|
QA41FCL600-CF3M
|
|
Class900
|
|
QA41FCL900-WCB
|
QA41FCL900-CF8
|
QA41FCL900-CF3
|
QA41FCL900-CF8M
|
QA41FCL900-CF3M
|
|
Classi 500
|
|
QA41FCL1500-WCB
|
QA41FCL1500-CF8
|
QA41FCL1500-CF3
|
QA41FCL1500-CF8M
|
QA41FCL1500-CF3M
|
|
GB/T 9124.1
HG/T 20592
JB/T 74-90
|
PN16
|
凸面
|
QA41FPN16C-WCB
|
QA41FPN16C-CF8
|
QA41FPN16C-CF3
|
QA41FPN16C-CF8M
|
QA41FPN16C-CF3M
|
|
PN25
|
|
QA41FPN25-WCB
|
QA41FPN25-CF8
|
QA41FPN25-CF3
|
QA41FPN25-CF8M
|
QA41FPN25-CF3M
|
|
PN40
|
凹凸面
|
QA41FPN40-WCB
|
QA41FPN40-CF8
|
QA41FPN40-CF3
|
QA41FPN40-CF8M
|
QA41FPN40-CF3M
|
|
PN63
|
|
QA41FPN63-WCB
|
QA41FPN63-CF8
|
QA41FPN63-CF3
|
QA41FPN63-CF8M
|
QA41FPN63-CF3M
|
|
PN100
|
|
QA41FPN100-WCB
|
QA41FPN100-CF8
|
QA41FPN100-CF3
|
QA41FPN100-CF8M
|
QA41FPN100-CF3M
|
|
JIS B2238
|
10K
|
凸面
|
QA41F10K-WCB
|
QA41F10K-CF8
|
OA41F10K-CF3
|
QA41F10K-CF8M
|
QA41F10K-CF3M
|
|
20K
|
|
QA41F20K-WCB
|
QA41F20K-CF8
|
QA41F20K-CF3
|
QA41F20K-CF8M
|
OA41F20K-CF3M
|
|
主要零件材料
|
阀 体
|
WCB A105
|
CF8
304
|
CF3
304L
|
CF8M
316
|
CF3M 316L
|
|
球体、阀杆
|
06Cr13
|
06Cr19Ni10
(304)
|
022Cr19Ni10
(304L)
|
06Cr17Ni12Mo2
(316)
|
0022Cr17Ni14Mo2 (316L)
|
|
密封面
|
增强聚四氣乙烯、对位聚苯
|
|
适用工况
|
适用介质
|
水、蒸汽、油品、煤气、 液化气' 天然气等
|
硝酸类腐蚀性介质
|
强氧化性介质
|
醋酸类腐蚀性介质
|
尿素类腐蚀性介质
|
|
适用温度
|
W18CTC(增强聚四氟乙烯)、W260℃(PEEK)
|
|
蜗轮蜗杆传动球阀
|
在相应的手动型号的Q或QA后插入"3"表示，示例：QA341FCL150-WCB
|
|
气动球阀
|
在相应的手动型号的Q或QA后插入"6"表示，示例：QA641FCL150-WCB
|
|
电动球阀
|
在相应的手动型号的Q或QA后插入"9"表示，示例：QA941FCL150-WCB
|
|
缩径球阀
|
在相应的全通径球阀的型号前加"S"表示，示例：SQA941FCL150-WCB
|
注：本表为常规法兰连接浮动球阀的型号编制、主要零件材料及适用工况，其它要求及其型号见球阀型号编制方法。
-
