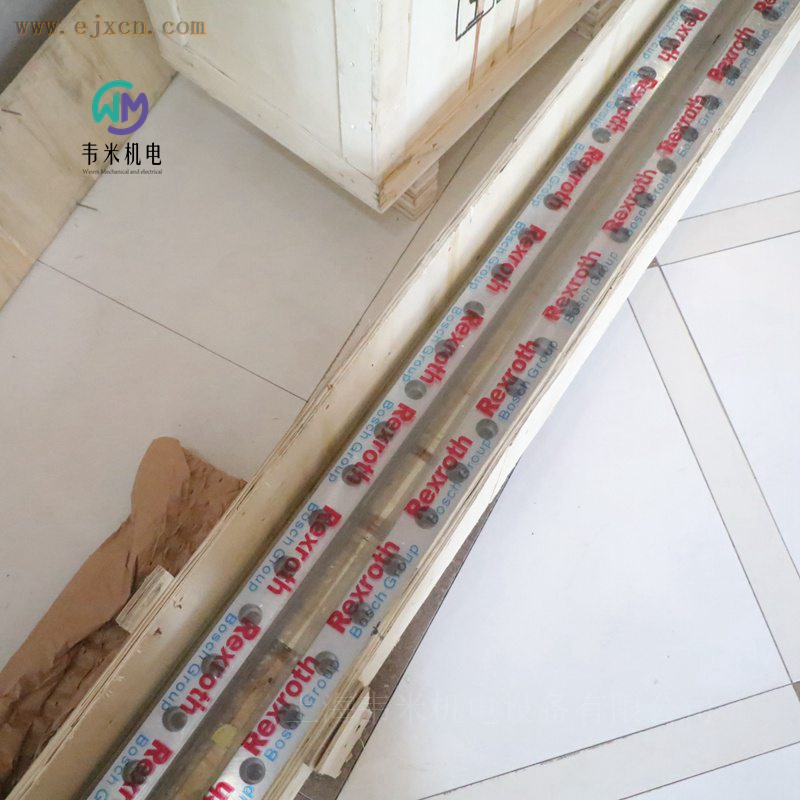

力士乐导轨R180555131 L=2800mm，现货库存，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！

力士乐REXROTH滚柱导轨R180555131

RSA-055-SNS-S-MA-AK

滚柱导轨，SNS，规格 55，CS 钢，超精密精度

线性传动技术  线性导轨  滚子导轨导向系统  滚柱导轨  滚柱导轨

滚柱导轨精度高，具有以下产品特性：

规格 55

SNS 结构型式：宽度 = 窄，长度 = 正常，高度 = 标准

导轨采用 CS 碳素钢制造

固定 MA：从上面安装

盖板 AK：塑料安装孔盖

精度等级超精密

导轨段数：单段

标准款导轨

从上面用螺栓安装

经硬化的滚道进行全面平滑化

在所有载荷方向上都有极高的刚度

承受转矩负载的能力很高

规格 滚柱导轨导向系统

公称尺寸 [mm] 55

结构型式 SNS – 标准 – 导轨

型材导轨系统材质 碳钢

精度等级 SP - 超精密级

导轨的安装 可从上面用螺栓安装

导轨护盖 塑料安装孔盖

长度 Lmax [mm] 5936.0

Lmax 提示 可应要求提供

长度 Lmin [mm] 156.0

安装孔 nB 的数量（型材导轨导向系统） 66

段数 1 段

质量 m (kg/m) [kg/m] 13.1

允许环境温度 (min. … max.) -10 °C ... +80 °C

允许环境温度 (min. … max.) 提示 短时间内可维持高达 100°C。在更低的零下温度时请询问。

重量 [kg] 0

推荐的导轨长度（公式） L = nB • T ? 4 mm

导轨节距 T [mm] 60

尺寸 A2（型材导轨系统） [mm] 53

尺寸 D [mm] 24

尺寸：直径 S5（型材导轨系统） 16

尺寸 H2 不带防护带（型材导轨系统） [mm] 47.55

尺寸 N6（型材导轨系统） [mm] 28.7

尺寸 N6 公差（型材导轨系统） [mm] ±0.5

尺寸 T [mm] 60

尺寸 T1 max（型材导轨系统） [mm] 42

尺寸 T1 min [mm] 18

尺寸 T1 s（型材导轨系统） [mm] 28

尺寸 T1 s 的脚注（型材导轨系统） 优选尺寸 T1S 带公差 ± 0.75

滚柱滑块R182952090 RWD-055-SLH-C3-S-2 S

安装滑块 - C3 - 55

楔形条R161940001 45 942 MM

楔形板条 - 45

力士乐导轨R180555131 L=2800mm
