力士乐滚柱滑块R18535312X，现货库存，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！

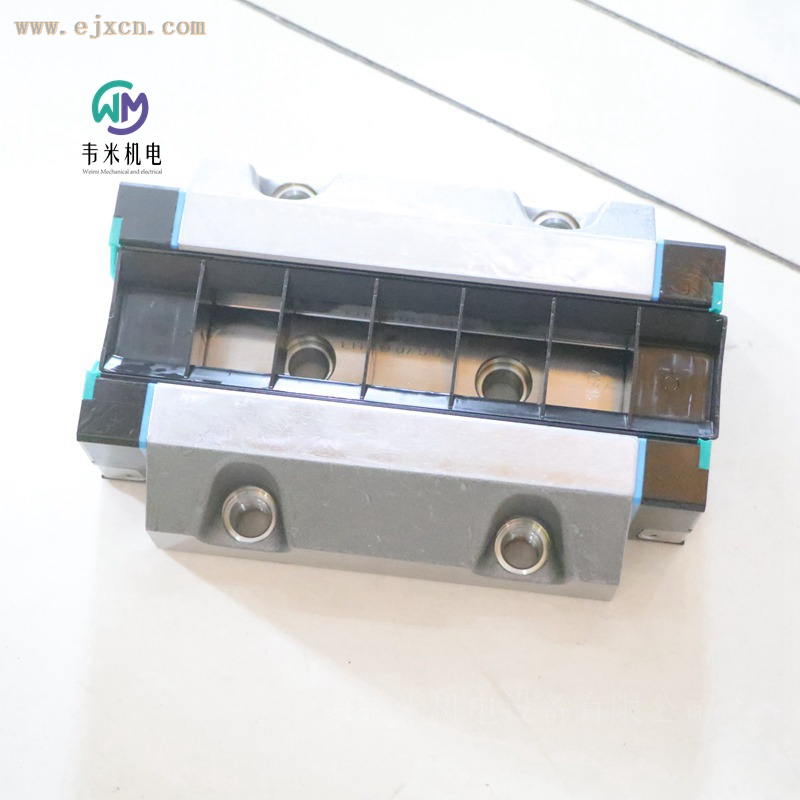

力士乐REXROTH滚柱滑块
R18535312X RWD-055-FLS-C3-S-2
滚柱滑块，FLS，规格 55，CS 钢，超精密级，高预紧
线性传动技术 线性导轨 滚子导轨导向系统 滚柱滑块 滚柱滑块
滚柱滑块精度高，具有以下产品特性：
规格 55
FLS 结构型式：宽度 = 法兰，长度 = 长，高度 = 标准
导向滑块体采用 CS 碳素钢制造
预紧等级 C3：高预紧
精度等级 SP：超级精度
没有滚子链
防腐处理
无首次润滑
不带左侧附件元件（定位边在前）
不带右侧附件元件（定位边在前）
直头润滑接口散装供货。
标准款导向滑块体
导向滑块的总长度 = 209.7 mm
互换设计：导向滑块和导轨可以以任何精度相互组合。
高转矩负载承受力
所有四个主负载方向上的高额定载荷相同
可附加螺接在滚柱滑块中间的两个孔上，在所有载荷方向上均实现极高的刚度
无限制的互换性
所有款式的导轨都可与各种款式的滚珠滑块随意组合
配件可以简单地螺接在滚柱滑块的端面上
润滑嘴可安装在所有面上，易于保养
创新型通道设计，润滑量
滚柱转向和导向设计，使运行平稳顺畅
可从上面和下面用螺栓将安装件安装在滚柱滑块上
进一步优化的入口区几何结构，以及每个轨道内大量的滚子，减少了弹性挠度的变化，并能达到行程精度
滚珠滑块从其心轴上轻轻滑下，直接滑到轨道上
根据标准，内装了全面密封
规格 25 和 65
预紧等级 C1 至 C5
带 DS、SS 或 AS 密封的设计型式
规格 滚柱导轨导向系统
公称尺寸 [mm] 55
结构型式 FLS – 法兰型 长 标准高
构造型式 高精密级滚柱滑块
型材导轨系统材质 碳钢
预紧等级 C3 - 高度预紧
精度等级 SP - 超精密级
密封件 DS – 双唇密封件
润滑 已防腐处理
导向滑块宽度 [mm] 140.0
导向滑块长度 [mm] 209.65
导向滑块高度 [mm] 58.0
带导轨的导向滑块的高度 [mm] 70.0
加速度 amax [m/s²] 150.0
提示 加速度 amax 前提条件：即使带载运行，也必须已完成预紧。
允许线性速度 vmax [m/s] 4.0
允许环境温度 (min. … max.) -10 °C ... +80 °C
允许环境温度 (min. … max.) 提示 允许短时间内达到 100°C。在更低的零下温度时请询问。
摩擦系数 μ 0.0004 ... 0.001
摩擦系数 μ 提示 密封件无摩擦
重量 [kg] 7.36
额定动载荷 C50 [N] 214000.0
动态承载量 C50 提示 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 50 000?m 行程为基准确定。
额定动载荷 C100 [N] 174000.0
动态承载量 C100 提示 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000?m 行程为基准确定。
静态额定载荷 C0 [N] 374900.0
额定动扭转转矩 Mt50 [Nm] 6270.0
提示 额定动扭转转矩 Mt50 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 50 000?m 行程为基准确定。
额定动扭转转矩 Mt100 [Nm] 5100.0
提示 额定动扭转转矩 Mt100 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000?m 行程为基准确定。
静态扭转力矩载荷 Mt0 [Nm] 10990
额定纵向动转矩 ML50 [Nm] 5440.0
提示 额定纵向动转矩 ML50 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 50 000?m 行程为基准确定。
额定动纵向转矩 ML100 [Nm] 4420.0
提示 额定动纵向转矩 ML100 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000?m 行程为基准确定。
静态纵向力矩载荷 ML0 [Nm] 9520
摩擦力 FR 脚注 经密封和润滑的完整滚珠滑块的摩擦阻力指导值。
导轨节距 T [mm] 60
尺寸 A（型材导轨系统） [mm] 140
尺寸 A1（型材导轨系统） [mm] 70
尺寸 A2（型材导轨系统） [mm] 53
尺寸 A3（型材导轨系统） [mm] 43.5
尺寸 B（型材导轨系统） [mm] 209.65
尺寸 B1 [mm] 162.1
尺寸：直径 S5（型材导轨系统） 16
尺寸 E1 [mm] 116
尺寸 E2（型材导轨系统） [mm] 95
尺寸 E3（型材导轨系统） [mm] 70
尺寸 E8（型材导轨系统） [mm] 74.2
尺寸 E9（型材导轨系统） [mm] 18.85
尺寸 H [mm] 70.0
尺寸 H1（型材导轨系统） [mm] 58
尺寸 H2 带防护带（型材导轨系统） [mm] 47.85
尺寸 H2 不带防护带（型材导轨系统） [mm] 47.55
尺寸 K1（型材导轨系统） [mm] 41.25
尺寸 K2（型材导轨系统） [mm] 44.4
尺寸 N1（型材导轨系统） [mm] 18
尺寸 N2（型材导轨系统） [mm] 13.7
尺寸 N5（型材导轨系统） [mm] 9
尺寸 N6（型材导轨系统） [mm] 28.7
尺寸 N6 公差（型材导轨系统） [mm] ±0.5
尺寸 S1 螺纹直径（型材导轨系统） [mm] 12.4
尺寸 S2（型材导轨系统） M14
尺寸 S9 M5
尺寸 S9 螺纹直径（型材导轨系统） M5
尺寸 T1 min [mm] 20
尺寸 V1 [mm] 12.6
尺寸 V1 及公差（型材导轨导向系统） 12,6 mm ±1,2
尺寸 V1 公差（型材导轨系统） [mm] ±1.2
尺寸 T 的脚注 尺寸 T = 滚柱导轨的节距
力士乐滚柱滑块R18535312X
