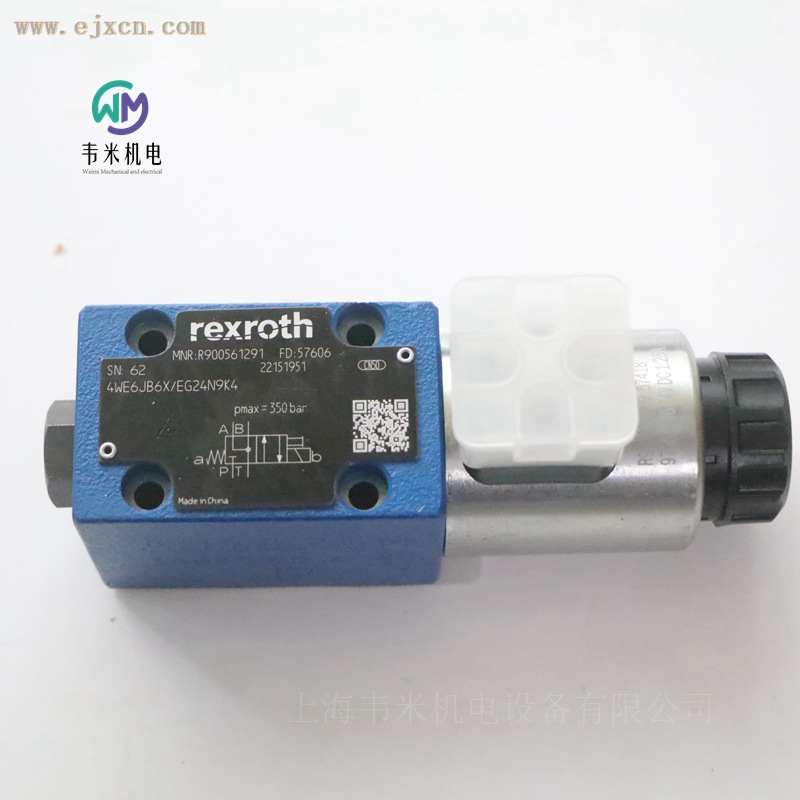

力士乐 REXROTH R900561291（4WE6JB6X/EG24N9K4）直动式电磁换向阀产品详解
一、产品基础概述
在整套工业液压控制系统中，电磁换向阀承担油路方向切换、执行元件动作调控的核心职能，是自动化液压设备不可或缺的基础控制元件。力士乐 4WE6JB6X/EG24N9K4 物料号 R900561291 属于品牌经典 4WE 系列 NG6 直动式四通滑阀，依托成熟湿式电磁驱动结构、标准化板式安装接口、宽泛介质适配能力，长期应用于中小流量高压工业液压场景，凭借稳定油路切换表现、标准化通用规格，成为机床、橡塑、工程机械、自动化流水线等领域的主流换向配套元件。
该阀采用单电磁铁弹簧复位二位四通结构，标称尺寸 6（NG6/CETOP03），配置 JB 型阀芯机能，搭载 24V 直流高功率湿式电磁铁，整机重量 1.46kg，适配最高 350bar 系统压力，额定通流能力 80L/min，密封组件标配 NBR 丁腈橡胶，可兼容多种主流工业液压油液，电气接头遵循 EN 175301-803 行业规范，安装基面完全匹配 ISO 4401-03-02-0-05 国际标准，设备集成、备件替换、后期维护均具备良好通用性。
二、完整型号与物料编码解析
型号 4WE6JB6X/EG24N9K4 与物料号 R900561291 为一一对应原厂标识，每一段字符均对应专属结构、机能、电气配置参数，便于工程选型、库存管理与售后匹配，分段释义如下：
4WE：产品系列代号，代表四通直动式电磁滑阀，区别于先导式 4WEH 系列，依靠电磁力直接驱动阀芯完成换向，无需先导控制油，系统回路搭建更简洁；
6：标称通径尺寸 NG6，行业通用 CETOP03 规格，对应标准化安装底板，适配中小型液压单元；
JB：阀芯机能符号，二位四通全封闭中位结构，阀芯未动作时 P、A、B、T 四口相互隔离，系统保压能力良好，适合需要持续锁止油缸、保持工装定位的工况；
6X：产品版本系列，代表新一代阀体加工工艺，阀体流道优化、阀芯配合精度提升，新旧版本安装尺寸保持统一，可直接替换老款同规格阀件；
E：高功率湿式电磁铁标识，线圈浸泡于液压介质内部，散热条件优于干式电磁铁，支持长时间连续通电运行；
G24：供电规格 24V 直流电压，适配工业自动化通用直流供电系统；
N9：电气防护与接头配置，配套 3 针带 PE 接地装置插头，防护等级 IP65，粉尘、飞溅油水环境下电气运行稳定；
K4：基础配置后缀，代表标准弹簧复位、内置手动应急推杆、NBR 标准密封套件；
R900561291：力士乐原厂唯一物料编码，全渠道采购、备件更换、技术资料调取的核心识别编号，可精准匹配原厂图纸、维修配件。
三、核心结构与工作运行原理
（一）整机分层结构
整阀分为阀体组件、阀芯滑配组件、电磁驱动组件、密封组件、电气连接组件五大模块，各模块协同实现油路精准切换：
阀体主体：采用高强度球墨铸铁材质，内部精密加工四条独立油道（压力油口 P、执行油口 A/B、回油口 T），阀孔经过渗氮硬化处理，降低阀芯往复运动磨损，提升长期使用稳定性；底面加工 ISO 标准安装油口，平面精度严格管控，搭配密封垫板可减少板式安装外泄漏；
滑阀阀芯：合金钢精密研磨成型，与阀套间隙控制在 0.02~0.05mm 区间，间隙均匀可控，350bar 额定压力下内部泄漏量维持在较低水平，JB 机能阀芯依靠不同台阶结构切换四油口连通关系，往复运动顺滑无卡滞；
湿式电磁驱动单元：单端一体式电磁铁，线圈与铁芯完全浸没在液压油内，油液起到散热、缓冲、降噪多重作用，电磁铁支持 90° 旋转调整插头朝向，适配狭小安装空间；内置复位弹簧，断电后依靠弹簧推力自动将阀芯推送至中位，实现油路自动锁止；阀体侧面附带隐藏式手动应急顶杆，设备断电、线圈故障时可手动推动阀芯完成换向，便于设备调试与紧急检修；
密封系统：全套标准 NBR 丁腈橡胶密封件，包含阀体底板 O 型圈、电磁铁端盖密封圈、阀芯防尘圈等，耐矿物油溶胀、耐磨擦老化，适配常规工业液压介质；
电气插接组件：3 针带接地 PE 设备插头，符合 EN 175301-803 通用工业电气标准，接线操作简单，插头卡扣锁紧后可阻挡切削液、粉尘侵入线圈接线区域。
（二）换向工作原理
设备待机未通电状态下，内部复位弹簧将 JB 阀芯维持在中位，P、A、B、T 四油口全部封闭，液压泵输出压力持续保存在管路，双作用油缸无介质流通，工装、滑块保持当前位置不偏移；
当 24V 直流线圈得电，电磁推力克服弹簧预紧力推动阀芯向电磁铁侧移动，阀芯台阶切换油路连通关系，压力油口 P 与其中一个工作油口导通，另一工作油口连通回油口 T，液压油进入油缸一腔，另一腔油液回流油箱，驱动执行元件完成伸出 / 收缩动作；
切断线圈供电后，电磁力消失，复位弹簧快速推动阀芯回归中位，四油口再次隔离，油缸动作即刻停止并锁止，完成单次换向循环。整套动作响应速度平稳，通电换向、断电复位时间均控制在毫秒区间，适配设备自动化节拍循环运行。
四、完整技术参数明细
（一）液压性能参数
安装连接标准：ISO 4401-03-02-0-05 板式安装（NG6/CETOP03）；
允许工作压力：P/A/B 主油口最高 350bar，回油 T 口允许背压 5bar 以内；
额定通流流量：压差 5bar 工况下 80L/min，适配中小型液压动力单元；
阀芯机能：JB 二位四通全封闭中位；
适用压力流体：HLP、HLPD、HVLP、HVLPD、HFC 等各类工业标准液压油；
密封材质：NBR 丁腈橡胶；
油液粘度适配区间：10~400cSt，油液清洁度建议符合 ISO 4406 标准；
整机重量：1.46kg。
（二）电气运行参数
驱动方式：单端湿式高功率电磁铁；
额定供电电压：DC24V；
电气接头规格：3 针带 PE 接地装置插头，遵循 EN 175301-803 规范；
防护等级：插头完全锁紧后 IP65；
工作负载持续率：100% ED 连续通电，线圈绝缘等级 H 级，耐受 180℃高温；
标准保持电流：0.9A 左右，运行功耗稳定；
换向响应时间：通电 30~40ms，断电复位 20~30ms。
（三）环境适配参数
环境温度适用范围：-20℃ ~ +50℃；
液压介质工作温度：-20℃ ~ +80℃；
安装方式：水平、垂直板式安装均可，无强制姿态限制；
开关位置数量：2 个工作位 + 中位待机位；
油口数量：4 通式（P、A、B、T）。
五、产品核心使用特性
1. 标准化通用安装，集成适配便捷
阀体底部油口布局严格遵循 ISO 4401 国际通用标准，市面主流 NG6 规格油路块、集成底板、叠加阀块均可直接匹配，无需定制加工安装基座。同规格不同品牌阀件替换时，油路孔位、安装螺栓位置完全重合，改造现有设备回路无需重新加工油路板，降低设备改造成本与停机时长；电磁铁插头可多角度旋转，狭小控制柜、密集阀组安装场景下可灵活调整出线方向，规避线缆弯折干涉问题。
2. 350bar 高压承载，适配重载工业工况
主油口支持最高 350bar 持续工作压力，覆盖机床夹具、小型液压压机、橡塑成型设备、物料升降工装等高压液压系统需求。阀体、阀芯经过硬化精密加工，长期高压循环换向不易出现变形、内泄增大问题，针对需要持续保压的锁缸回路，JB 全封闭阀芯中位可有效锁住油缸介质，减少保压阶段压力衰减，提升设备定位精度。
3. 湿式电磁结构，运行稳定且维护简单
区别于干式电磁铁，该阀 E 型湿式线圈整体浸泡在液压油中，运行产生的热量可通过油液快速传导散热，长时间连续通电不会出现线圈过热老化烧毁情况，支持高频往复换向工况；电磁铁线圈为可拆卸独立组件，线圈故障时无需拆卸承压阀体，仅松开插头、取下线圈即可更换，维修流程简化，缩短设备停机检修时间；侧面配备手动应急推杆，断电调试、线圈故障停机时可手动控制油路换向，便于设备调试、故障排查。
4. NBR 密封套件，介质兼容范围广泛
标配 NBR 丁腈橡胶密封件，针对 HLP 矿物液压油、难燃 HFC 水乙二醇介质均具备良好耐受性，密封件溶胀、硬化速率平缓，延长密封更换周期；对于常规工业液压场景，原厂标准密封可满足长期使用需求，若设备使用特殊高温、强腐蚀介质，也可按需更换 FKM 氟橡胶密封套件，拓展场景适配能力。
5. 低泄漏精密滑配，提升系统运行效率
阀芯与阀套经过高精度研磨配对，配合间隙均匀狭小，额定 350bar 压力下内部泄漏量较低，减少液压系统容积损耗，降低油泵持续补压产生的能耗与油温升高问题；板式安装底面搭配配套密封垫板，外泄漏控制稳定，车间油污堆积更少，改善设备现场清洁度。
6. 24V 直流供电，适配自动化通用电控体系
DC24V 是工业自动化设备主流供电规格，该阀电磁线圈可直接对接 PLC 输出模块、直流继电器控制回路，无需额外电压转换配件；直流电磁铁换向冲击柔和，油路切换压力波动平缓，减少管路冲击、振动噪音，保护油缸、油管、压力表等配套液压元件。
六、主流应用行业与适配工况
1. 金属加工机床行业
数控车床、加工中心液压卡盘夹紧松开控制、尾座进退驱动、刀库翻转油缸换向；小型折弯机、剪板机辅助油路切换；磨床工作台液压进给回路。JB 全封闭阀芯中位可稳定锁止卡盘、工作台，加工过程不会出现工件松动、定位偏移，350bar 高压规格适配钢材重载夹紧工况，80L/min 通流能力满足中小型机床油缸动作速度需求。
2. 橡塑成型设备
小型注塑机抽芯油缸、顶出机构换向；挤出机液压压紧机构、切料工装油路控制。设备长期连续运行，湿式电磁铁散热优势明显，不易出现线圈高温故障；24V 直流电控适配注塑机标准电气控制系统，标准化安装底板便于阀组集成排布，缩减液压站占用空间。
3. 自动化产线与物料搬运
流水线液压升降平台、物料夹紧工装、移栽机械手液压执行元件；立体仓储小型液压顶升机构。自动化产线需要高频循环换向，阀件快速响应特性可匹配设备高速节拍，断电弹簧自动复位设计符合产线安全规范，紧急停机时工装自动泄压锁止，降低物料掉落风险。
4. 通用液压工装与小型液压设备
检测工装、装配夹具液压控制单元；小型液压试验机、压合设备油路切换；农机配套小型液压执行机构。设备型号多样化，ISO 标准安装规格保障阀件通用性，单阀结构简单，整机自重 1.46kg，轻量化阀体便于小型液压站集成布置。
5. 轻工、造纸、包装设备
纸张裁切液压压紧机构、包装机物料推送油缸、纺织设备液压张紧装置。工况压力适中、循环频次稳定，NBR 密封适配常规矿物液压油，低泄漏设计减少设备油污清理频次，IP65 电气防护可抵御车间水汽、粉尘侵蚀线圈。
七、选型、安装与使用注意事项
（一）选型匹配要点
系统工作压力：设备长期运行压力不可持续超过 315bar，短时峰值压力不高于 350bar，压力超标的工况需选用更高耐压规格阀件；
流量匹配：系统最大流量不超过 80L/min，流量超出额定值会增大阀内压差，产生升温、噪音加剧现象；
介质确认：常规矿物油选用标配 NBR 密封，使用 HFC 水乙二醇介质可正常使用，高温、强腐蚀介质需更换氟橡胶密封；
电压核对：该款为 DC24V 线圈，不可直接接入交流 220V 电源，避免线圈烧毁；
阀芯机能：JB 中位全封闭，若设备需要泵卸荷、油缸浮动等功能，需更换其他机能阀芯型号。
（二）安装规范
油路底板需严格符合 ISO 4401-03 标准，安装螺栓扭矩控制在 5~7Nm，扭矩过大会造成阀体变形、阀芯卡滞，扭矩不足易出现底板外泄漏；
安装前清理油路块油口杂质、金属碎屑，避免颗粒物进入阀体内部划伤阀芯与密封件；
电气插头完全扣紧到位，保证 IP65 防护效果，线缆预留合理余量，不要强行拉扯插头接线端；
回油管路背压控制在 5bar 以内，过高背压会影响阀芯复位速度，加剧内部泄漏。
（三）日常维护保养建议
定期监测液压油清洁度，按时更换滤芯与液压油，油液杂质是阀芯卡滞、密封磨损的主要诱因；
每季度检查电气插头有无进水、氧化，清理插头端子油污，保障供电稳定；
出现换向卡顿、保压快速泄压现象时，拆解检查阀芯、密封件磨损情况，及时更换老化 NBR 密封圈；
手动应急推杆仅作为调试、故障应急使用，不可长期依靠手动推杆控制设备连续运行。
八、产品综合应用价值总结
力士乐 R900561291（4WE6JB6X/EG24N9K4）直动式电磁换向阀依托成熟直动滑阀结构、ISO 标准化安装体系、350bar 高压承载能力与宽泛介质适配性能，构建起适配多行业中小型液压系统的方向控制解决方案。湿式电磁驱动结构兼顾长期连续运行稳定性与便捷维修属性，JB 全封闭阀芯机能满足各类工装锁止、精准定位工况需求，24V 直流电气规格贴合工业自动化主流电控架构，NBR 标准密封降低用户配套采购成本。
从设备设计端来看，标准化规格可简化液压回路设计、减少非标加工工序；从生产运行端来看，稳定换向表现降低设备故障停机概率，低泄漏结构优化系统能耗；从运维管理端来看，通用化配件、简易拆装流程压缩维护工时，完整原厂物料编码体系便于备件库存管控。该阀凭借均衡的综合性能，成为中小流量高压液压回路中适用性较强的基础换向元件，广泛服务于机床、橡塑、自动化、轻工等各类工业设备制造与运维场景。
本文内容基于公开产品及网络数据，实际选型请以技术手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！?
