钢管在长期承受往复弯曲、交变载荷、带压弯折作用力的情况下，极易出现管壁开裂、焊缝断裂、管路失效等问题，直接影响项目施工、设备运行安全。因此，专业疲劳检测设备必不可少。电液伺服钢管弯曲疲劳试验台，专为各类金属钢管定制弯曲疲劳检测，适配量产质检、新材料研发、第三方检测，性能稳定、易操作。

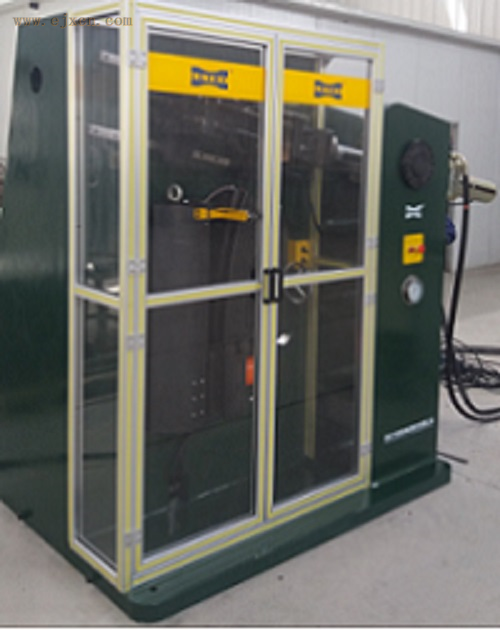

西安力创（LETRY）公司研发生产的电液伺服钢管弯曲疲劳试验台，主要用于连续管弯曲疲劳试验，测量空心管材承受内压、弯曲工况下的疲劳周次，同时测量空心管材与管材各相应参数（如外径、涨径等）之间的关系，并获取空心管材失效循环周次与内压关系、空心管材失效循环次数周次与外径、涨径等。
技术指标：
|
序号
|
项 目
|
指 标
|
备 注
|
|
1
|
适用空心管材尺寸范围
|
外径范围：（25.4～88.9）mm
壁厚范围：（2.1～7.6）mm
|
|
|
2
|
适用空心管材力学性能：
|
屈服强度≥785 MPa；
抗拉强度≥793 MPa；
|
|
|
3
|
试验台架所用弯曲模板弯曲半径
|
2种。分别为1219.2mm（48 in）
和1828.8mm（72 in）；
|
|
|
4
|
最大试验负荷（kN）
|
动态±150；静态±150
|
轴向缸筒
|
|
5
|
频率范围（Hz）
|
0.01～2.0， 连续可调。
|
|
|
6
|
分辨率（Hz）
|
0.001
|
|
|
7
|
试验波形
|
正弦波、方波、三角波、斜波、组合波
|
|
|
8
|
静态负荷精度
|
优于±1%
|
|
|
9
|
动态平均负荷波动度
|
≤±1% F.S
|
|
|
10
|
动态负荷振幅波动度
|
≤±2% F.S
|
轴向缸筒
|
|
11
|
位移传感器行程（mm）
|
±175
|
轴向缸筒
|
|
12
|
位移准确度
|
±1%
|
轴向缸筒
|
|
13
|
增压器增压比
|
1：3.5
|
|
|
14
|
连续油管试验内压范围：（MPa）
|
0-70MPa， 连续可调
|
增压器
|
|
15
|
内压力测量精度
|
≤±1% F.S
|
增压器
|
|
16
|
直径测量精度
|
≤0.1mm
|
位移传感器
|
|
17
|
试验台主机尺寸（mm）
|
LXWXH=2060X1000X1890
|
|
|
18
|
伺服液压源
|
流量:63L/min
压力:21MPa；
过滤精度:5um
|
|
|
19
|
控制器动态采集速率
|
所有通道5kHz速率进行同步反馈采集；
|
|
|
20
|
伺服液压源尺寸（mm）
|
LXWXH=1640X1000X1150
|
|
|
21
|
配备动力电源
|
交流380V、50Hz、30kW；
交流220V、50Hz、2kW；
|
|
（注：根据配置不同，价格上下浮动。）
-
