一、概述
A、简介:

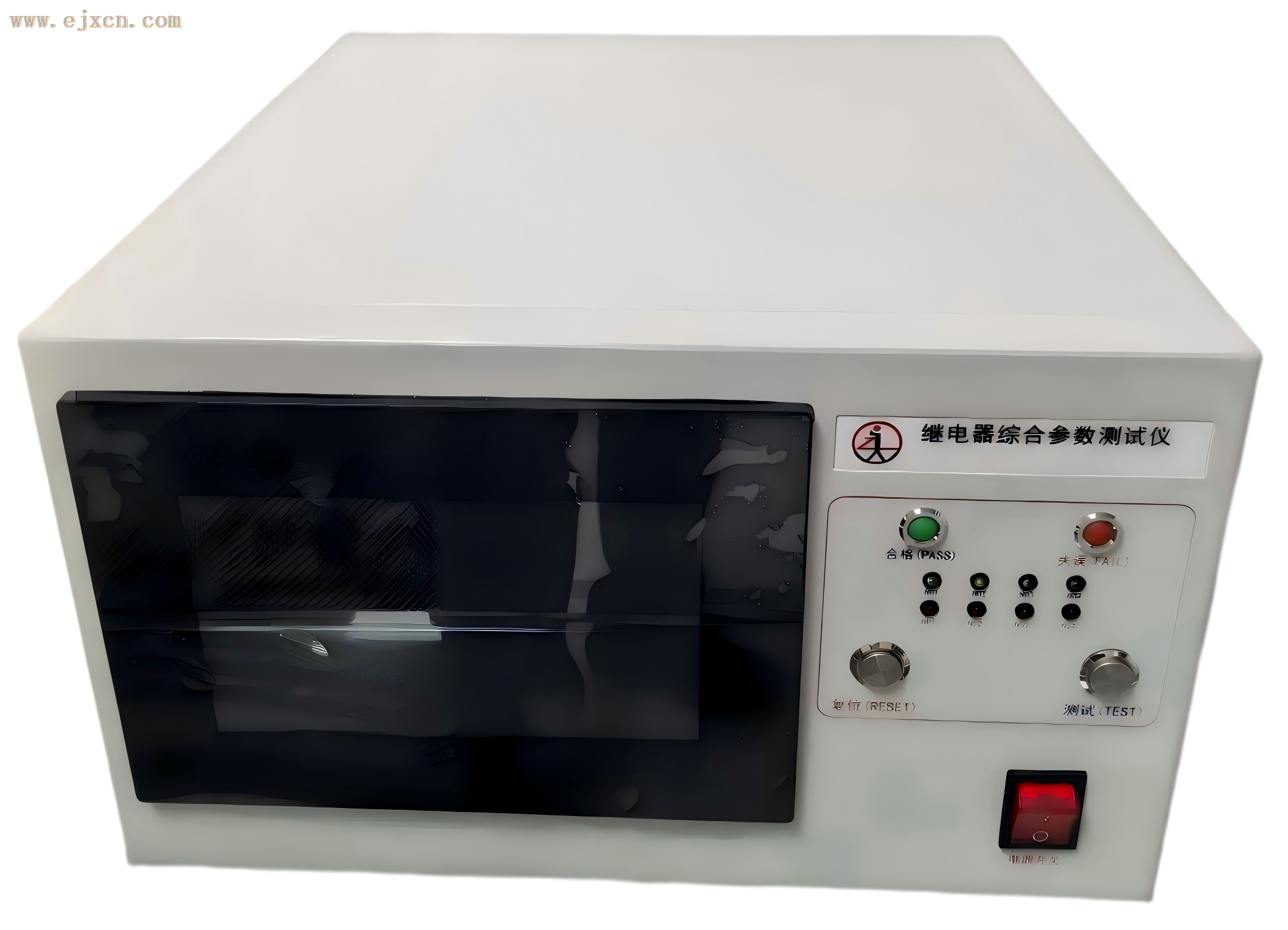

该仪器采用主频168Mhz 的高速MCU 负责控制检测，配合7 .0 英寸(1060*570)可触摸 IPS 显示屏，UI 显示清晰美观，操作逻辑直观友好，方便用户快速上手仪器的使用。测试数据一目了然，特殊数据高亮显示。
该仪器可检：
测磁保持继电器的线圈电阻，接触电阻，吸合电压，释放电压，双吸双放，吸合时间，吸合回跳时间，释放时间，释放回跳时间，同步时间（置位同步时间差）等参数；
可检测直流单稳态继电器的线圈电阻，接触电阻，吸合电压，二次吸合电压，释放电压，吸合时间，吸合回跳时间，释放时间，释放回跳时间，同步时间（吸合同步时间差）,跟踪，等参数；
该仪器具有大容量的存储器，可以存储249 组参数数据。
B、使用环境要求:
电源供电：单相220VAC；功耗：<600W
环境温度：10 -40 ºC；相对湿度：<80%
机箱外形尺寸：332mmX 163mmX400mm（页尾附录一有参考图）
二、技术指标
1.环境温度:
测量范围：2-51ºC， 分辨率 0.01 ºC， 精度±1%±0.2 ºC
2.线圈电阻:
1-500Ω档: 分辨率0.1 Ω，精度±1%±0.2Ω
500-2KΩ档: 分辨率0.5Ω，精度±1%±1 Ω
2KΩ-20KΩ档: 分辨率5Ω，精度±1%±5Ω
3.接触电阻:
测试条件：100mA/6V；
测试范围：0-500mΩ，分辨率0.1mΩ，精度±1%±0.5mΩ
测试条件：1A/6V；
测试范围：0-500mΩ，分辨率0.01mΩ，精度±1%±0.2mΩ
测试条件：10A/6V；
测试范围：0-50mΩ，分辨率0.001mΩ，精度±1%±0.05mΩ
接触电阻测试条件10A/6V 仪器显示单位是mV
4.吸合电压/释放电压:
0-50Vdc(<1A)，分辨率0.01V，精度±1%±0.02V
5.吸合/释放时间：
测试范围：0-65ms，分辨率0.01ms，精度±0.1ms
6.吸合/释放回跳时间：
测试范围：0-65ms，分辨率0.01ms，精度±0.1ms
7.同步时间：
测试范围：0-65ms，分辨率0.01ms，精度±0.1ms
8.跟踪：
9.阶梯波（精测）测试方式:
10.方波（快测）测试方式:
11.脉冲波（精测）测试方式:
