一、概述
1、简介:

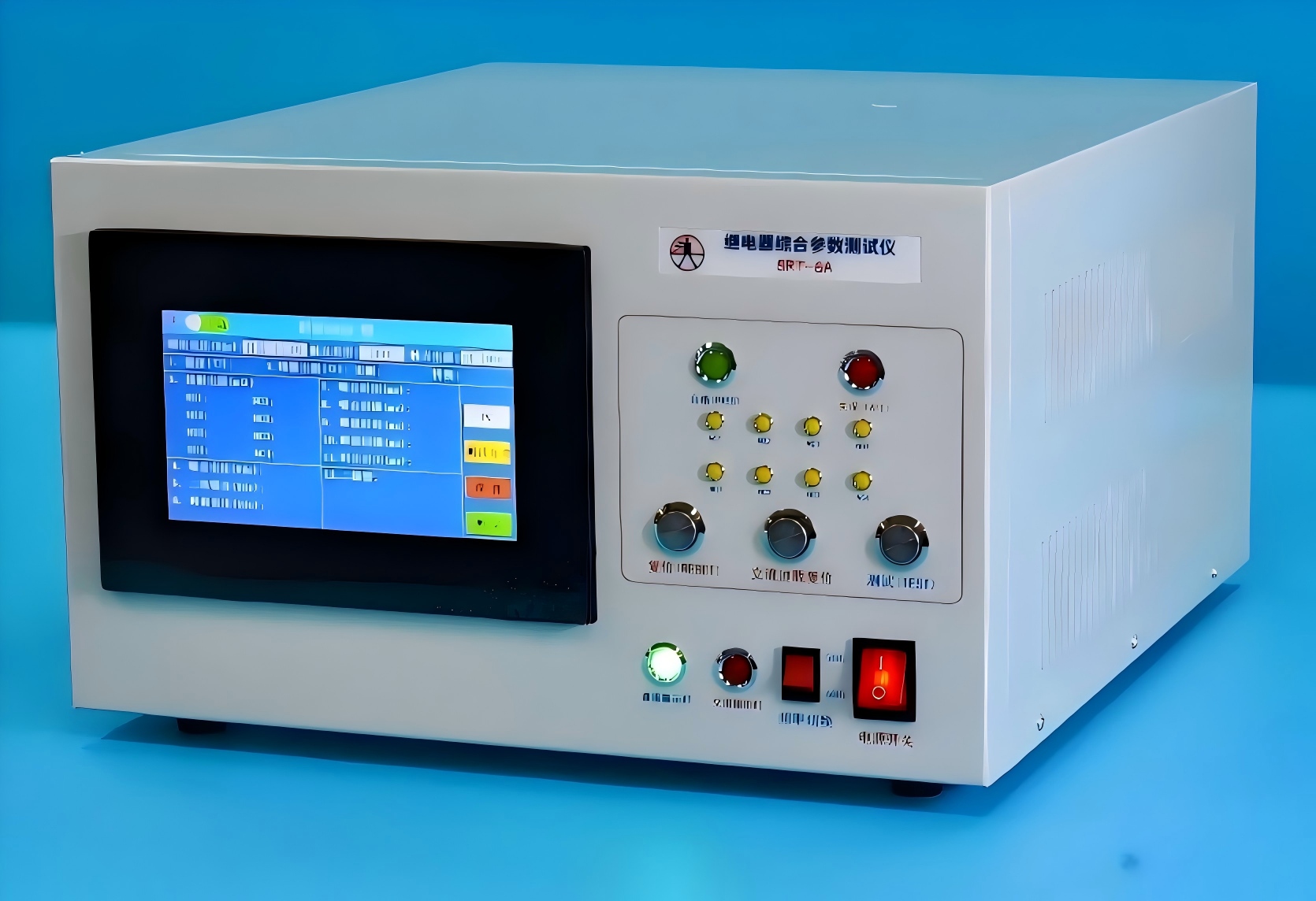

该仪器采用高速微电脑检测芯片，配合7 英寸大彩色液晶显示屏，方便的大按键输入，且按键功能单一，方便用户快速的掌握仪器的使用方法。大屏幕LCD 测试数据采用高亮显示，看上去一目了然，人机界面友好。该仪器可与电脑连接，把测试数据送到电脑进行数据统计，可直接生成测试报表。
该仪器可检测4 组转换触点交流/直流电磁继电器的线圈电阻，接触电阻，吸合电压，释放电压，吸合时间，吸合回跳时间，释放时间，释放回跳时间，同步时间。该仪器具有大容量的存储器，大可以存储250 组参数数据，方便用户使用。
2、使用环境要求:
电源供电：单相220VAC；功耗：<500W
环境温度：10 -40 ºC；相对湿度：<80%
机箱外形尺寸：400mm*450mm*247mm
二、主要技术指标
1.环境温度：
测量范围：2-51ºC， 分辨率0 .01 ºC， 精度±1%±0.2 ºC
2.线圈电阻:
1-500Ω档: 分辨率0.1 Ω， 精度±1%±0.2Ω
500-5KΩ档: 分辨率0.5Ω， 精度±1%±0.5Ω
5KΩ-100KΩ档: 分辨率5Ω， 精度±1%±5Ω
3.接触电阻：
测试条件：10mA/6V；100mA/6V；1A/6V；
测试范围：0-500mΩ，分辨率0.1mΩ，精度±1%±0.5mΩ
4.吸合/释放电压:
直流电压测试范围： 输出电压按照设定的额定电压自动切换合适档位。
DC：0-18V (<0 .3A)，分辨率0.01V，精度±1%±0.02V
DC：0-75V (<0 .2A)，分辨率0.02V，精度±1%±0.04V
DC：0-250V (<0 .1A)，分辨率0.1V，精度±1%±0.2V
交流电压测试范围：输出电压按照设定的额定电压自动切换合适档位 AC：0-150V (<0 .3A)，分辨率0.1V，精度±1%±0.1V ； AC：0-300V (<0 .2A)，分辨率0.1V，精度±1%±0.1V 交流变频电源功率：≤100W；频率：50/60Hz 可选择
注意： 当交流负载功率超过变频电源大功率时，变频电源过载蜂鸣器会报警，此时
要消除报警，需先解除负载后，按“交流过载复位”键，即可解除报警。
5.吸合/释放时间：
测试范围：0-65mS，分辨率0.01mS，精度±0.1mS
6.吸合/释放回跳时间：
测试范围：0-65mS ，分辨率 0.01mS，精度±0.1mS
7.同步时间：
测试范围：0-65mS ，分辨率 0.01mS，精度±0.1mS
8.斜波（阶梯）测试方式:
9.方波（快测）测试方式:
