力士乐比例阀4WRPEH6C3B25P-31/V/24A1，德国产地，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！

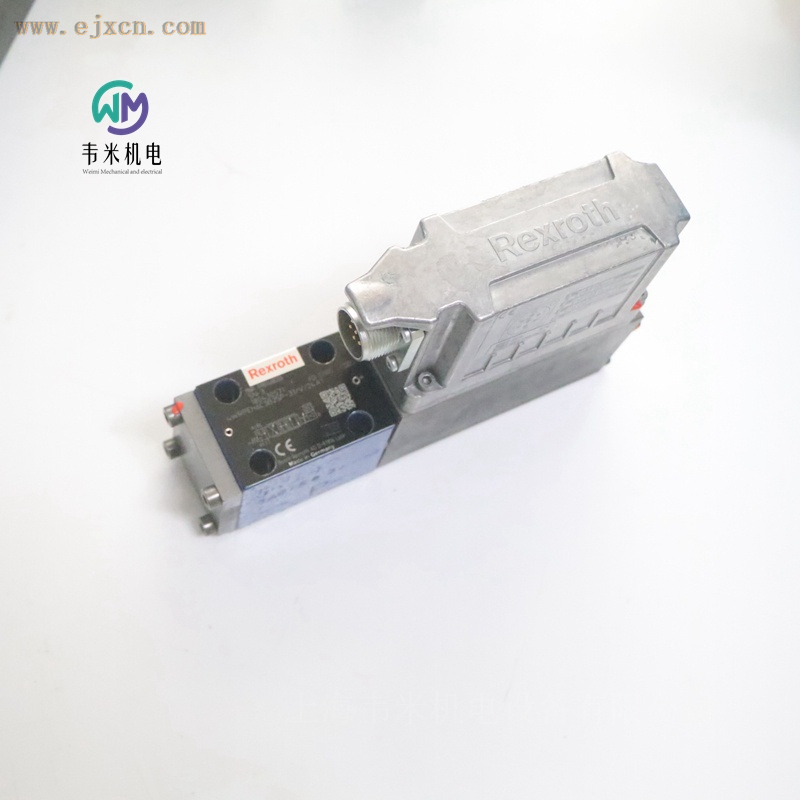

力士乐REXROTH液压比例方向阀4WRPEH6C3B25P-3X/V/24A1
R901468200 4WRPEH6C3B25P-31/V/24A1
公称尺寸 6, 符号 C3, 通过集成的电子元件实现电气控制, 24 VDC
液压 阀门 方向控制阀 比例方向控制阀 液压比例方向阀
高性能范围内的工业液压阀，根据液压符号可靠控制油流方向。通过内部阀芯位置反馈实现高精度
滑阀
直动式
通过额外的故障安全位置安全切断
连接图 ISO 4401-03-02-0-05
产品系列 4WRPEH
工作压力，值 [bar] 350.0
流量 [l/min] 41.0
机能符号 符号 C3
连接类型 底板安装
公称流量 [l/min] 25.0
公称尺寸 6
驱动类型 通过集成的电子元件实现电气控制
端口数量 4
切换位置数量 4
电源电压 24 VDC
电气连接器 7 芯设备插头 (6 + PE)
电气连接器说明 7 芯连接器 (6 + PE)，符合 EN 175201-804 标准
连通性 控制值输入 ±10 V
符合性认证 CE、RoHS
液压油 HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD
密封件 FKM
功耗 [W] 60
重量 [kg] 3
插入式接头R900021267 7P Z31 BF6-3PG11KSPEZ
匹配连接器，7 针连接器 (6 + PE) EN 175301-804
插入式接头R900217845 7P Z31 C01530F0060021
匹配连接器，7 针连接器 (6 + PE) EN 175301-804
力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀
4WRPEH 6
规格 6
组件系列 3X
大工作压力 350 bar
额定流量 4 … 40 l/min
用于 I4.0 的数字接口 IO-Link
可靠 - 经过验证且坚固耐用的设计
安全 - 控制阀芯的故障安全位置处于关闭状态
节能 - 无需先导油
高质量 - 具有伺服阀性能的控制阀芯和套筒
灵活 - 适用于位置、速率和压力控制
- 响应灵敏度高，滞后小
IO-Link 接口，可选
4WRPEH 型阀门是带有电气位置反馈和集成电子元件 (OBE) 直动式方向控制阀。
结构
4WRPEH 高频响阀主要包括：
带具有伺服性能的控制阀芯和套筒的阀壳体
带位置传感器的控制线圈（可选配电子元件保护膜）
带模拟量或 IO-Link 接口的集成电子元件 (OBE)（可选配减振板 ）
功能
集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，行程线圈将被激活。由于线圈磁力发生改变，控制阀芯将扺抗弹簧进行调节。行程/控制阀芯横截面以与控制值成比例的方式进行控制。在控制值预设值为 0 的情况下，电子元件调节控制阀芯抵抗弹簧至中心位置。在未激活状态下，弹簧处于松弛状态，此时弹簧长度长，阀门处于故障安全位置。
控制线圈切断
在以下故障情况下，集成电子元件 (OBE) 使控制线圈断电，且控制阀芯将设置为故障安全位置：
低于小电源电压
仅当接口为 "F1" 时：
电流值低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））
仅当接口为 "L1" 时：
使能未激活，通讯中断（看门狗）
内部 IO-Link 发生故障时
仅当接口为 "C6" 时：
额外释放未激活
减振板 "D"
减振板降低集成电子元件上的加速振幅（频率 >300 Hz）。
注意：
对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。
电子元件保护膜“-967”
要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件保护膜。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
德国力士乐REXROTH比例阀物料号和型号：
R901468200 4WRPEH6C3B25P-31/V/24A1
R901382323 4WRPEH6C3B15P-31/M/24A1
R901382345 4WRPEH6C3B04L-31/M/24A1
R901382346 4WRPEH6C4B24L-31/M/24A1
R901382358 4WRPEH6C3B40P-31/M/24A1
R901382315 4WRPEH6C3B40L-30/M/24A1
R901382350 4WRPEH6C3B40L-30/M/24F1
R901382312 4WRPEH6C3B12L-31/M/24A1
R901382315 4WRPEH6C3B40L-31/M/24A1
0811404601 4WRPEH6C3B12L-20/G24K0/A1M
0811404602 4WRPEH6C3B24L-20/G24K0/A1M
R901382313 4WRPEH6C3B24L-3X/M/24A1
R901382313 4WRPEH6C3B24L-31/M/24A1
R901382318 4WRPEH6C4B12L-3X/M/24A1
R901382318 4WRPEH6C4B12L-31/M/24A1
R901462158 4WRPEH6C4B12L-32/M/24L1
R901412522 4WRPEH6C4B12L-31/M/24A1-561
R901382372 4WRPEH6CB24L-30/M/24F1
力士乐比例阀4WRPEH6C3B25P-31/V/24A1
