6SE7090-0XX84-0FE0（SBP2 编码器板）

一句话定位：西门子SIMOVERT MASTERDRIVES VC（6SE70）系列专用多圈绝对值编码器接口板（SBP2），用于高精度速度 / 位置反馈，适配 CUVC 主控。





一、基础信息

• 型号：6SE7090-0XX84-0FE0（别名：SBP2）
• 系列：6SE70（MasterDrive VC）
• 类型：编码器反馈板（SBP2，多圈绝对值）
• 适配主控：CUVC（6SE7090-0XX84-0AB0）
• 接口：15 针 D-Sub（编码器侧）+ 背板总线（CUVC 侧）
• 支持编码器：多圈绝对值编码器（SBM2），带 EnDat 协议
• 硬件版本：84
• 状态：已停产（2020-09-30），二手 / 翻新为主
• 重量：约 0.1kg

二、核心功能

1. 高精度位置反馈：接入多圈绝对值编码器，提供绝对位置 + 速度信号，断电位置不丢失，无需回零。
2. EnDat 协议支持：兼容Heidenhain等品牌绝对值编码器，支持双向数据传输与诊断。
3. 矢量控制闭环：配合 CUVC 实现高精度转速 / 转矩闭环，定位精度可达 ±1 脉冲。
4. 位置监控与报警：实时监测编码器断线、短路、信号异常，触发故障码（如 F051）。
5. 即插即用：插入 CUVC 右侧扩展槽，自动识别，参数 P130=11 启用。

三、技术规格

• 编码器类型：多圈绝对值（SBM2），EnDat 2.1/2.2
• 接口：15 针 D-Sub，带屏蔽
• 位置分辨率：单圈≤23 位，多圈≤40 位
• 最大传输速率：1Mbps
• 供电：背板总线供电（5V/100mA）
• 工作温度：0℃～+60℃
• 防护等级：IP20（控制柜内）
• 功耗：≤0.5W

四、典型应用

• 高精度定位场景：机床主轴、起重机行走 / 起升、造纸复卷、冶金轧机、机器人关节。
• 6SE70 变频器闭环升级：如 6SE7016-1TA84-1HF3（7.5kW）+ CUVC + SBP2，替代增量编码器。
• 老设备改造：需绝对位置保持的设备，避免每次上电回零，提升效率。

五、型号解读

• 6SE70：MasterDrive VC 系列
• 90：扩展板卡类
• 0XX84：通用型、硬件版本 84
• 0FE0：SBP2 多圈绝对值编码器板（功能代码）

六、配套与替代

• 必配主控：CUVC（6SE7090-0XX84-0AB0）
• 替代型号：无直接替代，可改用6SX7010-0FA00（SBP，增量 / 单圈绝对值）
• 配套编码器：SBM2 多圈绝对值编码器（如 Heidenhain EQN 1325）
• 配套电缆：15 针 D-Sub 屏蔽电缆（长度≤50m）

6SE7090-0XX84-0FE0（SBP2 编码器板）周边配套

一、必配：主控与背板（不装用不了）

1. 6SE7090-0XX84-0AB0 — CUVC 矢量控制主板（SBP2 插在 CUVC 扩展槽）
2. 6SE7090-0XX84-0KA0 — ADB 适配板（多扩展卡时用，SBP2 装在 A/B/C/E/G 槽）
3. 6SE7090-0XX84-4HA0 — LBA 数据总线适配器（多卡扩展时用）

二、编码器侧配套（SBP2 专用）

1. 绝对值编码器（SBM2/EnDat）
   • 例：Heidenhain EQN 1325（多圈绝对值，EnDat 2.2）
   • 或：西门子 1XP8032-10（兼容 SBP2）

2. 编码器电缆
   • 15 针 D?Sub 屏蔽线，长度≤50m
   • 推荐：6FX5002-2CA12-1xxxx（西门子原装）西门子工业支持中心

3. 15 针 D?Sub 插头（带屏蔽）
   • 用于编码器端与 SBP2 端接线


三、同系列扩展板（常一起配）

1. 6SE7090-0XX84-0FF5（CBP2） — PROFIBUS?DP 通讯板
2. 6SX7010-0KB00（EB1） — 基本 IO 板（DI/DO/AI/AO）
3. 6SX7010-0KC00（EB2） — 扩展 IO 板
4. 6SX7010-0FG00（CBC） — CANopen 通讯板
5. 6SX7010-0FJ00（SLB） — 光纤通讯板

四、变频器整机与功率部件（系统构成）

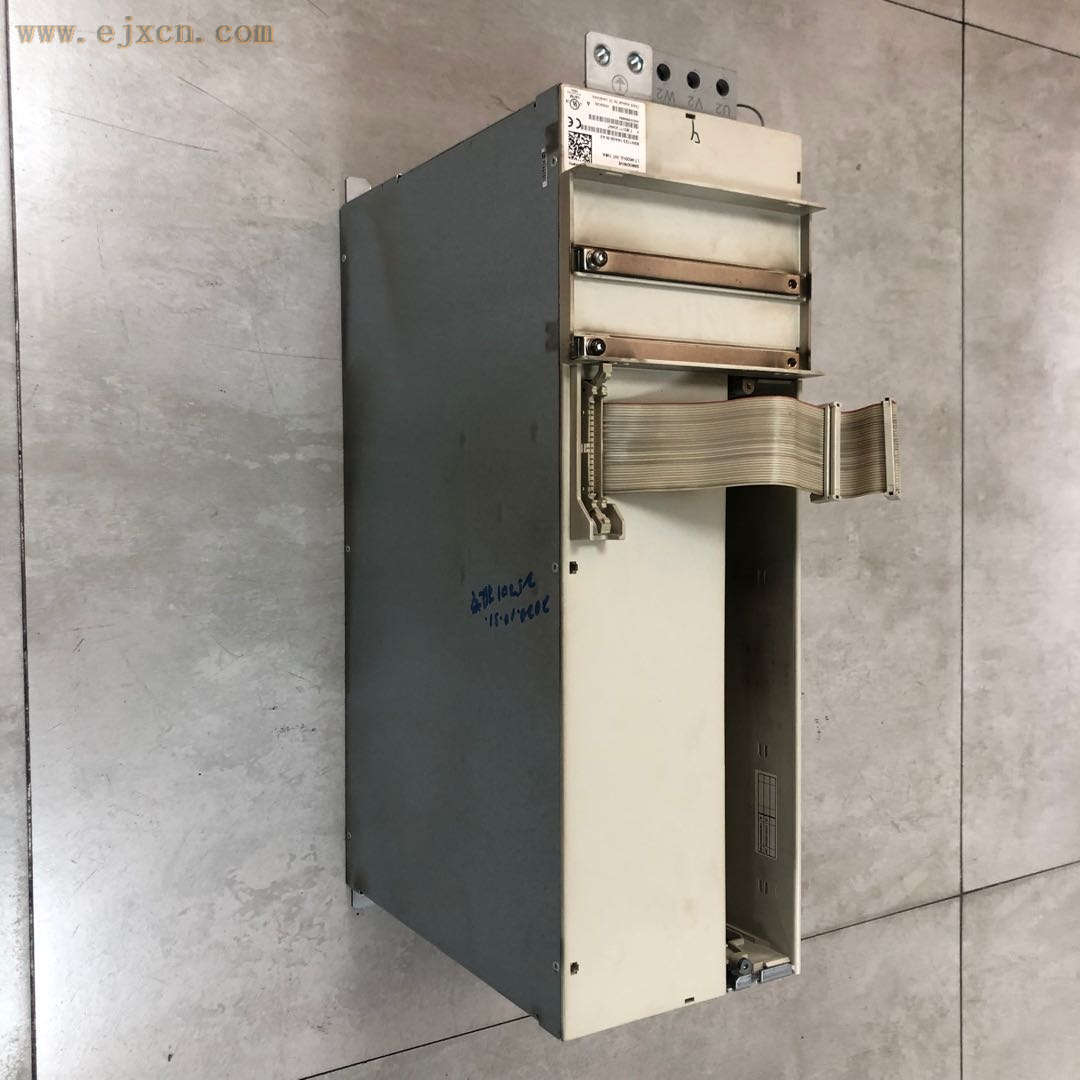

1. 6SE7016-1TA61 — 7.5kW 书本型变频器整机
2. 制动单元 / 制动电阻
   • 制动单元：6SE7018-0ES87-2DA1
   • 制动电阻：27Ω / 7.5kW

3. 进线 / 输出电抗器、滤波器（按功率匹配）

五、操作与调试

1. 6SE7090-0XX84-0BC0 — PMU 简易面板（必备，参数设置）
2. 6SE7090-0XX84-0BD0 — OP1S 中文面板（选配，带图形显示）
3. 调试电缆：RS232/RS485 串口线（连接电脑与 CUVC X300）

六、备件与维修常用

1. C98043?A7002?L4 — 开关电源板
2. C98043?A1696?L1 — 整流阻容吸收板
3. IGBT 模块、驱动光耦、霍尔传感器（按功率）
