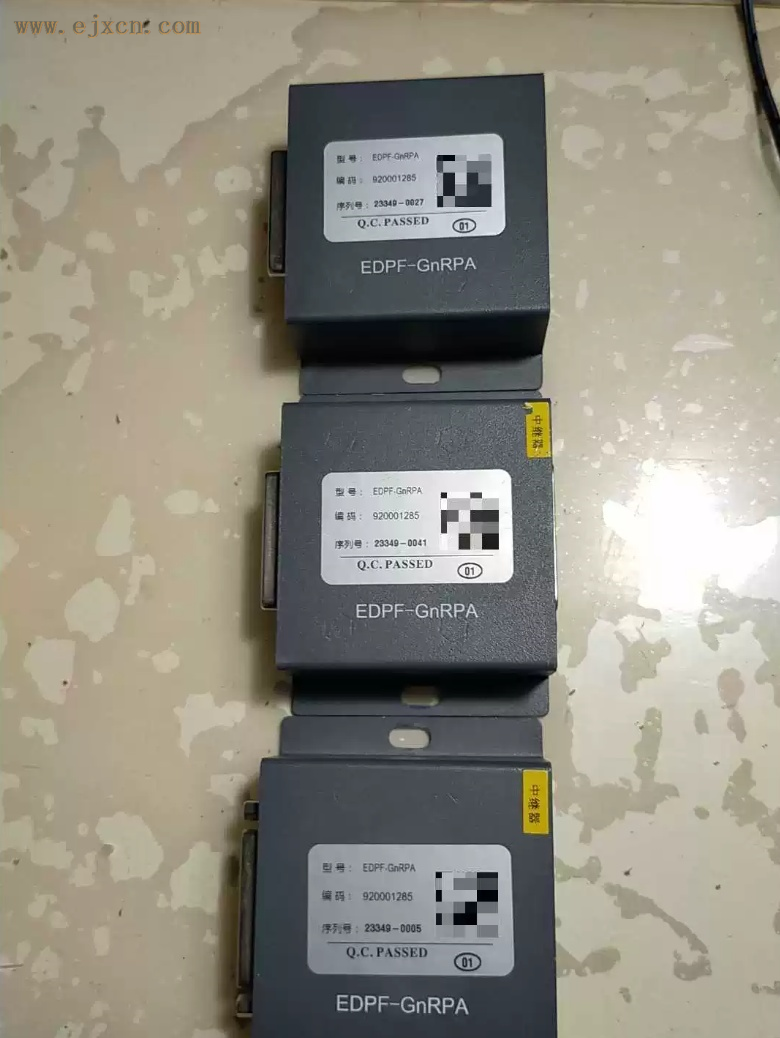

EDPF-GnRPA 是国电智深 EDPF-GN 系列 DCS 中的 I/O 总线中继器（Remote I/O bus Repeater），用于扩展、隔离与增强系统 INet 现场总线 的通信能力。 一、核心定位 • 全称：EDPF-Gn Remote I/O bus Repeater (RPA) • 作用：信号再生、距离扩展、电气隔离、负载扩容 • 总线：连接 GnDPU1A 与所有 Gn 系列 I/O 模块（GnAI16、GnVC、GnSD1 等）的高速 INet 冗余总线  二、关键参数 • 总线类型：EDPF-GN 专用 INet（差分 RS485 物理层） • 通信速率：100Mbps（固定，与 DPU 匹配） • 距离扩展：单段总线从 100 米 → 200 米 • 网段数：1 主 + 1 从（双路冗余） • 电气隔离：2500V AC（总线侧 / 系统侧） • 带载能力：每段可挂 ≤32 个 I/O 模块 • 冗余：1:1 热冗余 • 供电：24V DC（双路冗余） • 安装：标准 GN 机笼，热插拔  三、核心功能 1. 信号放大与整形对衰减、畸变的差分信号重新整形、放大，提升抗干扰能力。 2. 通信距离翻倍解决机柜分散、跨楼层 / 跨车间布线时的信号衰减问题。 3. 电气安全隔离前后网段完全电气隔离，防止某段短路 / 干扰扩散至整个系统。 4. 增加节点容量单总线负载不足时，用 RPA 分段，接入更多 I/O 模块。
