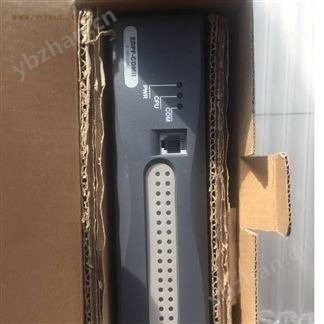

EDPF-GnRTD16（简称 GnRTD16）是国电智深 EDPF-GN 系列 DCS 的16 路隔离型热电阻（RTD）模拟量输入模块，专门用于采集现场 PT100 / PT1000 / Cu50 等热电阻温度信号。
一、核心功能 • 采集：热电阻（RTD） 温度信号（PT100、PT1000、Cu50、Cu100） • 转换：电阻值 → 数字温度值 → 上传 DCS 控制器 • 应用：电厂、化工、冶金等温度监测、保护、控制（如轴承、介质、壁温）
二、关键技术参数 • 通道数：16 路，通道–通道、通道–系统全隔离 • 输入类型：PT100（默认）、PT1000、Cu50、Cu100 • 测量范围 ? PT100：-200℃ ~ +850℃ ? PT1000：-200℃ ~ +300℃ • 精度：±0.1℃（PT100，0～100℃） • 分辨率：16 位 ADC • 接线方式：3 线制 / 4 线制（4 线精度更高） • 隔离电压：1500V AC • 采样速率：每通道 100ms • 供电：24V DC（系统冗余） • 功耗：≤12W • 工作温度：0℃～+60℃ • 热插拔：支持 • 诊断：开路 / 短路检测、状态指示灯（PWR/OK/FLT）
三、特点 1. 全隔离抗干扰：工业强电磁环境稳定 2. 高精度测温：适合关键设备温度保护 3. 3/4 线制自适应：兼容现场各类 PT100 布线 4. 自诊断完善：断线、故障自动报警 5. 热插拔：在线维护不停车
-
