西门子 6SL3210?1PE22?7AL0（SINAMICS G120 PM240?2 功率模块）

6SL3210?1PE22?7AL0 是西门子 SINAMICS G120 系列的PM240?2 功率模块，集成A 类 EMC 滤波器 + 制动斩波器，重载 7.5kW / 轻载 11kW，适配三相异步 / 同步电机，主打高性能、模块化、高可靠，用于中高端工业传动。





一、基础信息

• 型号：6SL3210?1PE22?7AL0
• 品牌：Siemens（西门子）
• 系列：SINAMICS G120（PM240?2 功率模块）
• 功率（重载 HO）：7.5kW（200% 3s，150% 57s，100% 240s）
• 功率（轻载 LO）：11kW（150% 3s，110% 57s，100% 240s）
• 输入：三相 AC 380–480V ±10%，47–63Hz
• 输出：0–480V，0–550Hz；额定电流 27A（LO）/32.6A（HO），最大 39A
• 集成：A 类 EMC 滤波器（符合 CE）、制动斩波器（适配外部制动电阻）
• 防护 / 尺寸 / 重量：IP20；355×140×165mm（高 × 宽 × 深）；约 6.2kg
• 状态：在售，常规库存（需配 CU 控制单元）

二、核心技术参数

1. 控制与性能

• 控制模式：V/f、无传感器矢量、带编码器矢量、伺服控制
• 频率精度：±0.01Hz（数字设定）
• 启动转矩：200% 额定转矩（矢量模式）
• 过载能力：重载 150%/200%，轻载 110%/150%（见上文）
• 安全功能：集成 STO（安全转矩关断），满足 EN ISO 13849?1 PL d

2. 接口与通信（需配 CU）

• 数字 I/O：DI×8，DO×4（继电器 / 晶体管）
• 模拟 I/O：AI×2（0–10V/4–20mA），AQ×2（0–10V/4–20mA）
• 通信：PROFINET、PROFIBUS DP、Modbus RTU（依 CU 型号）

3. 环境与保护

• 温度：?10℃ ~ +40℃（LO 不降容）；?10℃ ~ +50℃（HO 不降容）
• 保护：过压 / 欠压、过流、短路、接地、过热、缺相、电机堵转

三、关键功能

1. 集成设计：内置 A 类滤波器 + 制动斩波器，省空间、降成本、简化接线。
2. 双功率模式：重载 7.5kW / 轻载 11kW，一机适配多负载，灵活选型。
3. 高性能控制：矢量 / 伺服控制，动态响应快、调速精度高，适配高精度传动。
4. 安全可靠：STO 安全功能、宽电压适应、抗干扰设计，适合恶劣工业环境。
5. 模块化扩展：搭配不同 CU 单元，灵活扩展通信、I/O、编码器接口。

四、典型应用

• 工业机械：机床主轴、离心机、挤出机、起重机、提升机
• HVAC 与水处理：大型风机、循环水泵、污水处理曝气系统
• 物料输送：重型输送机、滚筒线、港口装卸设备
• 食品 / 包装 / 纺织：高速生产线、张力控制、高精度定位场景

五、配套与替代（核心 BOM）

1. 必选配套（必须配齐）

• 控制单元 CU：CU240E?2 PN（6SL3244?0BB12?1FA0，集成 PN）
• 制动电阻：6SL3201?0BE22?5AA0（80Ω/300W，适配内置斩波器）
• 电机电缆：6FX5002?5CN01?1BF0（4 芯屏蔽，10m，11kW 专用）
• 控制电缆：6FX2002?1DC00?1AD0（屏蔽双绞线，10m，I/O/ 通信）

2. 同系列替代

• 6SL3210?1PE23?3AL0：15kW（轻载），同尺寸同接口
• 6SL3210?1PE21?8AL0：5.5kW（重载），更小尺寸

3. 跨系列升级

• SINAMICS G120C：6SL3210?1KE22?7UF1（11kW，一体机，集成 PN，更紧凑）

6SL3210?1PE22?7AL0（G120 PM240?2）周边配套

一、必选配套（必须配齐，才能构成完整变频器）

1. 控制单元 CU

• 6SL3244?0BB12?1FA0（CU240E?2 PN，带 PROFINET，最常用）
• 6SL3244?0BB12?1PA1（CU240E?2 DP，PROFIBUS）

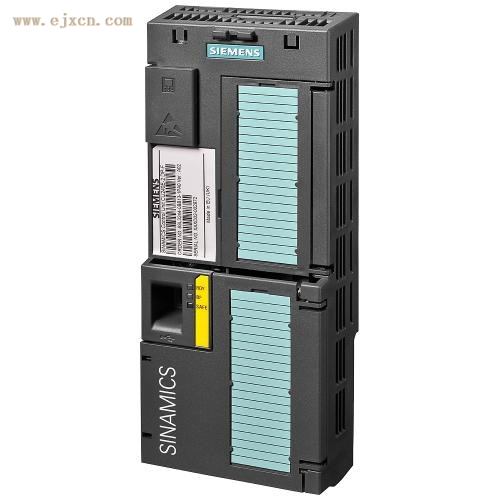

  6SL3244-0BB12-1FA0



2. 制动电阻（内置斩波器，直接配）

• 6SL3201?0BE22?5AA0（80Ω/300W，适配 7.5/11kW）

3. 电机动力电缆（屏蔽，4 芯）

• 6FX5002?5CN01?1BF0（10m，11kW 专用）
• 6FX5002?5CN01?1AF0（5m）



  6FX5002-5CN01-1BF0



4. 控制 / 信号电缆（屏蔽双绞线）

• 6FX2002?1DC00?1AD0（10m，I/O/ 模拟量）



  6FX2002-1DC00-1AD0



5. 操作面板（BOP?2，调试 / 显示）

• 6SL3255?0AA00?4CA1（标准 BOP?2）
• 6SL3255?0AA00?4JA2（带中文）



  6SL3255-0AA00-4CA1



二、EMC 与电源选件（抗干扰 / 长距离）

1. 进线电抗器（抑制谐波 / 涌流）

• 6SL3202?0AE23?8CA0（3AC 400V，32A）



  6SL3202-0AE23-8CA0



2. 输出电抗器（长电缆降噪，>20m 建议配）

• 6SL3202?0AE18?8CA0（3AC 400V，32A）



  6SL3202-0AE18-8CA0



3. 外置 EMC 滤波器（若需更高等级）

• 6SL3203?0CE23?8AA0（B 类，3AC 400V，32A）



  6SL3203-0CE23-8AA0



三、通信与扩展（联网 / 功能扩展）

1. 存储卡（参数备份 / 复制）

• 6SL3054?4AG00?2AA0（SD 卡，4GB）



  6SL3054-4AG00-2AA0



2. 编码器模块（矢量 / 伺服控制）

• 6SL3255?0BE00?0AA0（增量编码器接口）

四、电机与负载（适配执行器）

1. 标准异步电机（IE3，4 极）

• 1LE0001?1BB23?3AA4（7.5kW，B3 安装）



  1LE0001-1BB23-3AA4



2. 备用风扇（定期更换）

• 6SL3200?0UF02?0AA0



  6SL3200-0UF02-0AA0



五、最简实用 BOM（直接可用）

• 6SL3210?1PE22?7AL0 ×1（功率模块）
• 6SL3244?0BB12?1FA0 ×1（CU240E?2 PN）
• 6SL3255?0AA00?4CA1 ×1（BOP?2 面板）
• 6SL3201?0BE22?5AA0 ×1（制动电阻）
• 6FX5002?5CN01?1BF0 ×1（电机电缆 10m）
• 6FX2002?1DC00?1AD0 ×1（控制电缆 10m）
