PROSOFT inRA?X MVI56?MNET 产品介绍

MVI56?MNET 是 ProSoft Technology（inRA?X 系列）为 Allen?Bradley ControlLogix（1756 系列）设计的高性能 Modbus TCP/IP 通信网关模块，实现 ControlLogix 与第三方 Modbus TCP/IP 设备的无缝数据交互。





一、基本定位

• 型号：MVI56?MNET（旧款；升级替代型号为 MVI56E?MNET）ProSoft Technology Inc
• 平台：ControlLogix（1756 背板，单插槽）
• 功能：Modbus TCP/IP 客户端 / 服务器（Client/Server）双模式，30 客户端 + 10 服务器并发连接
• 数据容量：10,000 个 16 位寄存器映射（PLC ↔ Modbus 网络）
• 状态：成熟在产（E 系列为升级替代）ProSoft Technology Inc

二、硬件规格

• 以太网口：1 × 10/100Base?T（RJ45，自动交叉）
• 背板供电：5V DC，约 800 mA（由 ControlLogix 背板供电）
• 尺寸 / 重量：标准 ControlLogix 单槽尺寸，约 0.45 kg
• 工作温度：0～60℃（标准）；MVI56E?MNETXT 为 ?40～75℃ 宽温版ProSoft Technology Inc
• 诊断：板载 LED（PWR、RUN、NET、COM）；内置 Web 服务器，支持远程诊断 / 配置ProSoft Technology Inc

三、核心功能

1. Modbus TCP/IP 双模式

   • 客户端（Client）：主动读写第三方 Modbus 服务器（仪表、变频器、PLC、DCS）
   • 服务器（Server）：响应第三方 Modbus 客户端查询，共享 ControlLogix 数据
   • 并发连接：最多 30 客户端 + 10 服务器同时在线

2. 高速数据交换

   • 背板与 PLC 数据交换：10,000 字输入 + 10,000 字输出
   • 支持 Modbus 功能码 01/02/03/04/05/06/15/16
   • 支持 线圈、离散输入、保持寄存器、输入寄存器全数据类型

3. 网络桥接（CIPconnect）

   • 内置 CIPconnect 技术，可通过 ControlNet/EtherNet/IP 远程机架访问
   • 支持 冗余 ControlLogix 系统（配合 MVI56E?MNETR 数据块优化版）ProSoft Technology Inc

4. 配置与诊断

   • 软件：ProSoft Configuration Builder（PCB），图形化配置，无需复杂编程
   • 远程：以太网口 Web 服务器，可远程配置、固件升级、故障排查ProSoft Technology Inc
   • 兼容：RSLogix 5000 / Studio 5000，直接导入模块配置文件


四、典型应用

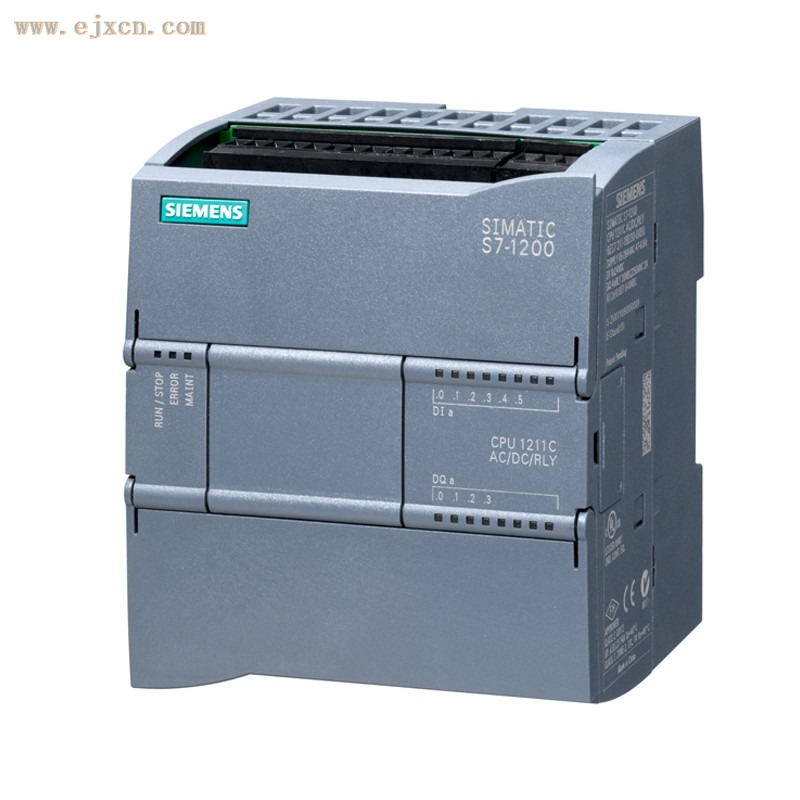

• PLC 互连：ControlLogix ↔ 施耐德 Modicon、西门子 S7?1200/1500（Modbus TCP）
• 设备集成：变频器、伺服、温控表、流量计、电能质量分析仪
• SCADA/DCS 对接：连接第三方 Modbus TCP 上位机或 DCS 系统
• 能源管理：智能电表、光伏逆变器、储能系统数据采集

五、MVI56?MNET 与 MVI56E?MNET 区别

• MVI56?MNET：经典款，10,000 字数据区，标准温度 0～60℃
• MVI56E?MNET：增强款，向后兼容；优化数据块、Web 诊断更强、支持冗余；XT 版宽温 ?40～75℃ProSoft Technology Inc

PROSOFT MVI56?MNET（inRA?X）周边配套产品（ControlLogix 平台）

一、基础机架与电源（必配）

• 1756?A4/A7/A10/A13：ControlLogix 机架（4/7/10/13 槽，MVI56?MNET 占 1 槽）



  机架


• 1756?PA72/PA75：机架电源（5V 背板供电，MVI56?MNET 约 800mA）



  电源


• 1756?EN2T/EN3TR：EtherNet/IP 网口模块（CIPconnect 远程桥接用）



  通信模块



二、网络与接线配件

• 工业以太网电缆（Cat5e/6）：屏蔽 / 非屏蔽，适配 10/100Mbps 网口
• RJ45 工业连接器：防振动、防水接头（现场布线）
• 1756?TERM：机架终端电阻（总线末端匹配）
• 模块防尘盖：适配 ControlLogix 单槽位

三、配置与诊断软件（免费 / 授权）

• ProSoft Configuration Builder（PCB）：图形化配置 Modbus 客户端 / 服务器、数据映射、通信参数ProSoft Technology Inc
• ProSoft Discovery Service：网络扫描、分配临时 IP、快速定位模块ProSoft Technology Inc
• RSLogix 5000 / Studio 5000：导入模块配置文件、编写梯形图逻辑
• MVI56E?MNET AOI 文件：官方功能块，简化数据交互编程ProSoft Technology Inc

四、功能扩展附件

• 1756?L8x 系列 CPU：ControlLogix 处理器（1756?L81/L82/L83 等，搭配使用）



  CPU


• ProSoft 配置存储卡：工业级 CF 卡，备份 / 迁移配置，快速更换模块ProSoft Technology Inc
• MVI56E?MNETR：精简数据块版（适配冗余 / 远程机架，替代老款 MVI56?MNETR）ProSoft Technology Inc

五、升级替代型号（推荐）

• MVI56E?MNET：增强款，向后兼容，Web 诊断优化、冗余支持




• MVI56E?MNETXT：宽温款（?40～75℃），防护涂层，极端环境适用
• MVI56E?MNETC：高连接数款（30 客户端 + 20 服务器），高密度设备组网

六、典型配套清单（示例）
