DVN9是达沃鑫出品的9mm级标准微型线性导轨，属DVN全钢珠微型导轨核心系列，主打紧凑轻量化、多向负载适配与高稳定传动，适配小型精密设备的直线运动场景。

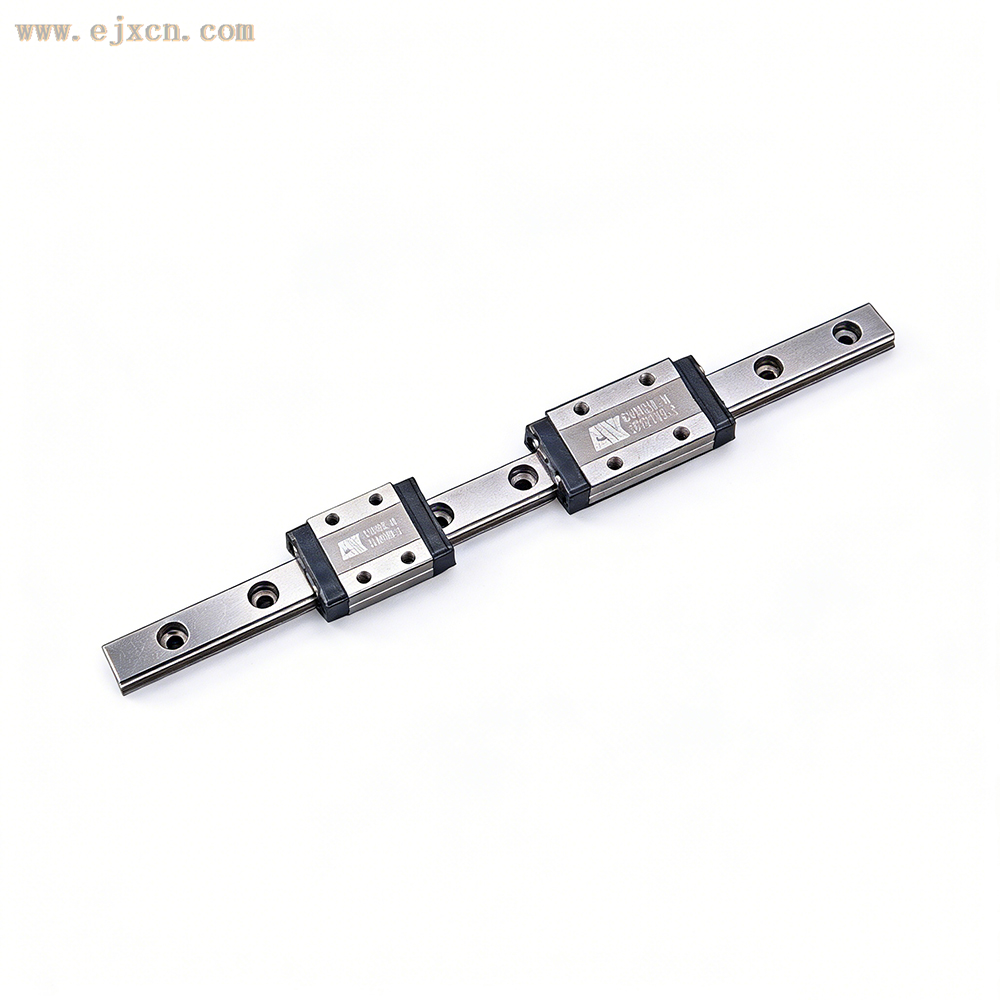

达沃鑫DVN9微型标准线性导轨
一、型号与核心规格
型号定义：DVN（达沃鑫微型导轨系列）+ 9（滑轨宽度9mm）+ N（标准型）。
滑块选型：含标准方形（DVN9S）、标准滑块（DVN9C）、加长型（DVN9H）三种，宽度一致、长度区分，适配不同安装空间需求。
滑轨尺寸：标准节距20mm、标准端距7.5mm，标准长度1000mm，可按需定制长度。
安装参数：螺栓规格M3，标准锁紧扭力19kgf·cm，安装时需贴合基准面以保障精度。
外观尺寸：滑轨肩部高度1.7mm，滑块肩部高度3mm，肩部倒角半径r1/r2均为0.3mm。
材质可选：合金钢（通用耐磨）、不锈钢（防锈耐腐蚀），适配不同工况需求。
二、结构与性能
核心结构：采用歌德式四点接触设计，可承受上下、左右多方向负荷，刚性与稳定性兼顾；内置钢珠保持器，运行平顺低噪，精度范围内具备互换性。
润滑维护：标配注油孔/油嘴设计，润滑便捷，可均匀覆盖循环回路，提升行走顺畅度与使用寿命。
精度等级：分普通级、高级、精密级三档，可根据设备精度需求灵活匹配。
耐用性：配备刮油片，防尘耐用，适配长期稳定工况使用。
三、适用场景
广泛用于半导体设备、精密测量仪器、医疗设备、3C自动化、小型机器人、IC组装等对空间紧凑、精度与负载稳定性要求高的领域。
-
