海洋工程防腐用AI系列锌阳极的防腐效果，不仅取决于产品自身的AI智能特性和电化学性能，更依赖于规范的施工操作和精准的场景适配。海洋工程施工环境复杂，面临海上风浪大、施工空间有限、海水腐蚀性强、潮间带潮汐影响等诸多挑战，若施工不规范，易出现阳极连接松动、导电不良、涂层破损、AI监测模块失效等问题，导致阳极性能衰减、保护失效，进而引发钢质构件锈蚀破损。因此，严格遵循施工规范、把控施工质量、做好AI监测模块调试，是充分发挥AI系列锌阳极智能防腐效能的关键。本文聚焦海洋工程防腐用AI系列锌阳极的施工技术要点、质量控制标准，结合浅海平台、海底管线、 offshore风电基础等多场景实操案例，详解施工流程和注意事项，为海上现场施工提供科学指导。
海洋工程防腐用AI系列锌阳极的施工流程，结合海洋施工特点和AI智能特性，主要涵盖施工前期准备、现场预处理、阳极安装与连接、AI监测模块调试、施工检测与验收五个核心环节，每个环节都需严格遵循规范，确保施工质量与阳极性能适配。施工前期准备是基础，核心是做好工况勘测、产品检查和施工方案优化，充分体现AI系列锌阳极的智能适配优势。首先，通过AI数据采集系统，全面勘测施工现场的海洋环境参数，包括海水盐度、温度、流速、潮汐规律、海底土壤电阻率、生物附着情况等，结合AI算法优化阳极安装位置、数量和规格，确保阳极与现场工况精准适配；其次，严格检查AI系列锌阳极产品质量，核对产品合格证书，检查阳极主体无变形、开裂、锈蚀，表面抗冲刷涂层完好，AI监测模块（可选配）无破损、线路完好，连接结构（焊接极耳、螺栓）符合设计要求，同时核对合金配比、尺寸规格与设计参数一致；最后，准备施工工具（直流焊机、螺栓扳手、潜水设备等）、检测工具（电位测试仪、导通电阻测试仪、数据采集器等），以及防腐处理材料（防腐胶带、环氧树脂、水下密封胶等），确保工具完好、材料合格，同时制定海上施工应急预案，应对风浪、潮汐等突发情况。
现场预处理是确保阳极安装质量和导电性能的关键，需针对海洋钢质构件的表面状态和施工环境，做好清洁、除锈和防腐处理。具体操作如下：采用喷砂除锈工艺，将被保护构件的安装部位打磨至Sa2.5级标准（表面无氧化层、铁锈、油污、灰尘，呈现均匀金属光泽），打磨范围需大于阳极连接部位5-10cm，确保连接面干净、平整；对于潮间带、水下等潮湿部位，除锈后需立即用干燥抹布擦拭干净，采用水下专用除锈剂辅助处理，防止二次锈蚀；除锈完成后，及时涂刷环氧富锌底漆，待底漆干燥后，涂刷与阳极表面涂层兼容的中间漆和面漆，补涂厚度与构件原有涂层一致，确保构件表面防腐完整性；同时，检查阳极连接部位（焊接极耳、螺栓接口）的表面状态，若出现氧化、锈蚀，需进行打磨处理，确保连接部位导电通畅。

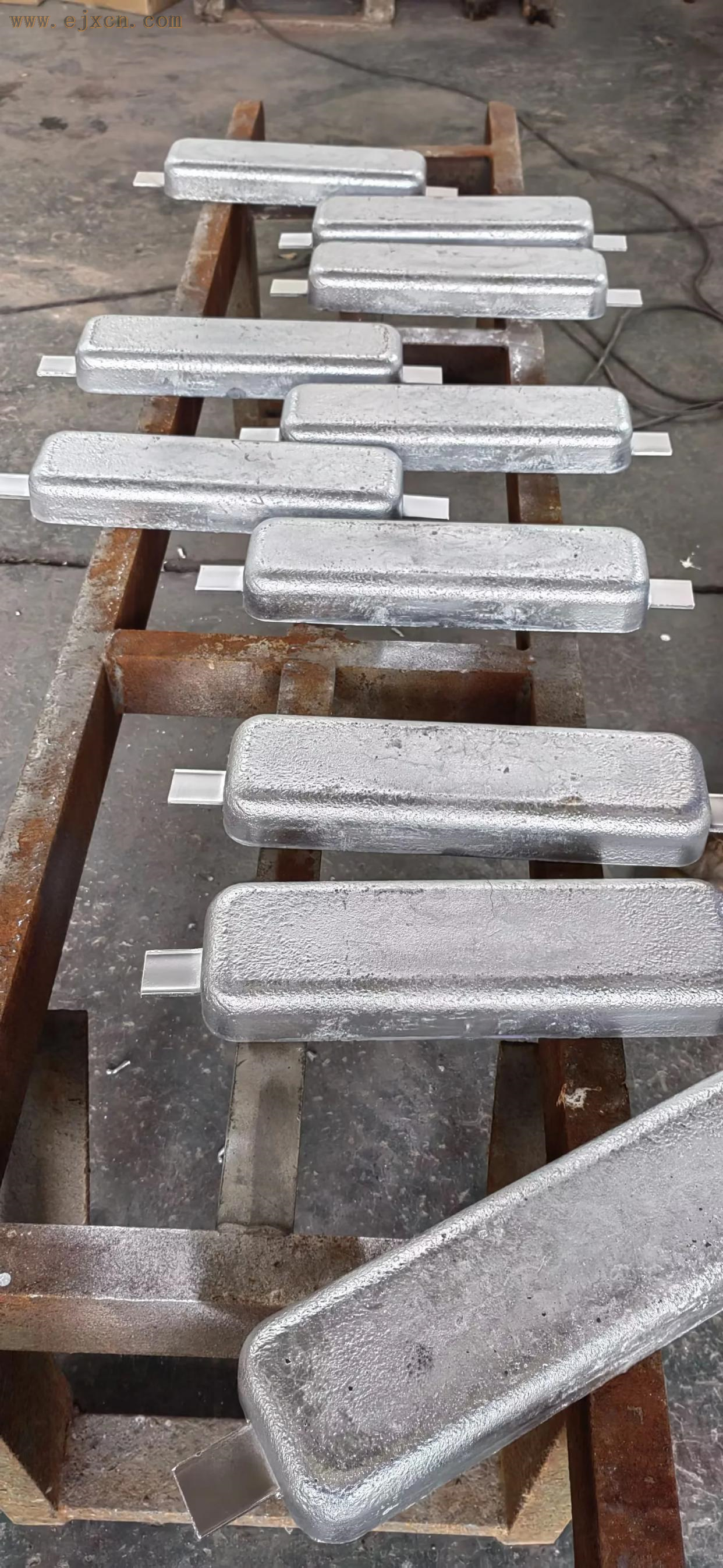

阳极安装与连接是施工的核心环节，需根据海洋工程构件类型和安装场景，选择合适的连接方式，确保连接牢固、导电通畅，同时保护AI监测模块不受损坏。海洋工程中AI系列锌阳极的常用连接方式分为两种：一是焊接式连接，适用于海洋平台立柱、横梁、风电基础等大型钢质构件，采用直流焊工艺，焊条选用与构件材质、阳极材质兼容的专用水下焊条，焊接电流根据阳极尺寸、焊接厚度调整，一般控制在90-130A，避免电流过大导致阳极烧损、电流过小导致虚焊；焊接时，将阳极焊接极耳与构件安装部位对齐，确保贴合紧密，采用搭接焊或角焊方式，焊缝宽度不小于10mm，焊缝高度不小于6mm，确保焊缝饱满、无虚焊、漏焊、夹渣等缺陷，焊接后及时清理焊渣，对焊缝进行防腐处理。二是螺栓式连接，适用于海底管线、小型钢结构等不便焊接的场景，选用耐腐蚀的不锈钢螺栓，将阳极通过支架固定在构件表面，确保螺栓紧固，连接部位加装防水密封垫，防止海水渗入导致锈蚀，同时确保接触电阻≤0.008Ω。安装过程中，需按照AI算法优化的位置和间距布置阳极，确保保护范围均匀，避免出现保护盲区；对于水下安装场景，需由专业潜水员操作，确保阳极安装位置精准，连接牢固。
AI监测模块调试是发挥AI系列锌阳极智能优势的关键环节，需在阳极安装完成后立即进行，确保模块正常运行、数据传输通畅。调试步骤如下：首先，检查AI监测模块的线路连接，确保传感器、数据传输单元与阳极主体、被保护构件连接可靠，线路无破损、短路；其次，启动AI监测系统，校准传感器参数，确保电位、溶解速率、环境参数等数据采集精准，误差控制在±0.01V以内；然后，测试数据传输功能，确保监测数据能实时传输至岸上监控中心，实现远程监控和异常预警；最后，设置AI预警阈值（如保护电位偏移超过±0.05V、阳极溶解速率异常升高），确保出现异常时能及时发出预警，为运维提供依据。对于无需配备AI监测模块的场景，需做好基础参数记录，为后期人工巡检和性能评估提供参考。
施工检测与验收是确保施工质量达标的最后一道防线，需结合海洋工程特点，进行现场检测和数据核查。核心检测项目包括三项：一是导通电阻检测，采用导通电阻测试仪，测量AI系列锌阳极与被保护构件之间的导通电阻，确保导通电阻≤0.008Ω，证明连接可靠、导电通畅；二是保护电位检测，采用电位测试仪，测量被保护构件的保护电位，确保电位稳定在-0.85V至-1.20V的安全区间，证明阳极保护效果达标；三是AI监测模块检测，验证数据采集、传输、预警功能正常，数据精准度符合要求。同时，检查阳极安装位置、数量、间距是否符合设计要求，阳极表面涂层、连接部位防腐处理是否到位，AI监测模块线路是否完好。检测合格后，做好施工记录，详细记录阳极型号、规格、安装位置、焊接/螺栓参数、检测数据、AI模块调试结果等，实现施工全过程可追溯；对于水下安装部位，需进行水下录像检测，确保安装质量达标。
结合三个海洋工程不同场景的实操案例，进一步说明规范施工的重要性，彰显AI系列锌阳极的应用优势。案例一：某浅海石油平台钢结构防腐工程，该平台长期处于浅海高盐、强冲刷、生物附着严重的环境中，传统锌阳极使用寿命短、维护频繁，选用AI系列Zn-Al-In-Sn系焊接式锌阳极进行防腐。施工过程中，通过AI算法分析现场海水参数，优化阳极安装间距（每8m布置一组），采用水下焊接工艺，严格把控焊接质量和AI监测模块调试，焊接后检测导通电阻均≤0.006Ω，保护电位稳定在-0.95V至-1.18V之间。应用效果显示，投用后连续监测6年，平台钢结构无新增锈蚀现象，阳极溶解均匀，AI监测系统实时反馈运行状态，未出现异常预警，阳极剩余使用寿命预计可达8年，大幅降低了海上运维成本，确保了石油平台的安全稳定运行。
案例二：某海底输油管线防腐工程，管线埋深20m，穿越浅海和潮间带，面临海水冲刷、海底土壤腐蚀、潮汐交替影响等问题，选用AI系列螺栓式锌阳极进行防腐。施工过程中，根据AI数据优化阳极布置，沿管线轴线每50m布置一组，采用水下螺栓固定，做好密封处理，调试AI监测模块实现管线保护电位实时监测。应用效果显示，投用后，管线保护电位稳定达标，阳极抗海水冲刷、抗生物附着能力优异，连续监测5年，阳极无破损、连接无松动，管线无锈蚀、穿孔隐患，AI监测系统及时预警2次海水流速异常导致的电位波动，运维团队及时调整，确保保护效果稳定，有效延长了海底输油管线的使用寿命。
案例三：某 offshore风电基础防腐工程，风电基础长期处于深海高盐、强风浪环境中，结构复杂、运维难度大，选用AI系列定制化焊接式锌阳极进行防腐。施工过程中，结合AI算法优化阳极规格和安装位置，焊接在风电基础立柱和法兰部位，调试AI智能监测系统，实现阳极运行状态远程监控和寿命预测。应用效果显示，投用后，风电基础保护电位稳定在安全区间，阳极溶解速率均匀，抗风浪冲刷能力强，连续监测4年，无阳极脱落、涂层破损等问题，AI监测系统精准预测阳极剩余使用寿命，为后期更换维护提供了科学依据，大幅降低了深海运维的难度和成本，保障了风电基础的结构安全。
综上，海洋工程防腐用AI系列锌阳极的施工，需结合海洋施工的复杂性和AI智能特性，严格遵循施工规范，把控每个环节的质量，尤其注重现场预处理、阳极连接和AI监测模块调试。多个现场案例证明，规范的施工操作能充分发挥AI系列锌阳极的智能优势和防腐性能，实现海洋工程钢质构件的长效防腐，适配浅海、深海、潮间带等不同海洋场景。同时，施工完成后需配合AI监测系统做好后期运维，及时响应异常预警，确保阳极持续稳定运行，为各类海洋工程的安全稳定运行提供可靠保障。
