海洋环境是自然界最严苛的腐蚀环境之一，海水含盐量高、含氧量充足、波浪冲刷、潮汐变化、海洋生物附着等多重因素，导致海洋金属结构腐蚀速率远超陆地环境。海洋平台桩腿、海底管道、码头钢桩、船舶壳体等金属设施，长期处于海水全浸区、潮汐区、浪溅区，腐蚀失效风险极高。带状锌合金牺牲阳极凭借耐海水腐蚀、电流效率高、抗冲刷、安装灵活的特性，成为海洋工程阴极保护的核心材料，在深海、近海、潮汐区等场景广泛应用，构筑海洋金属结构的 “防腐铠甲”。
一、海洋环境的腐蚀特性与防腐挑战
海洋腐蚀的核心是海水的强电化学腐蚀性：海水含盐量 3.3%~3.5%，氯离子浓度约 19000mg/L，导电性极强（电阻率约 20Ω?cm），是天然优质电解质。同时，海洋环境存在三大腐蚀强化因素：一是区域差异腐蚀，全浸区腐蚀稳定，潮汐区、浪溅区干湿交替、氧气充足，腐蚀速率是全浸区的 3~5 倍；二是流体冲刷腐蚀，波浪、海流高速冲刷金属表面，破坏腐蚀产物膜，加速阳极溶解与金属腐蚀；三是海洋生物腐蚀，贝类、藻类附着形成局部缺氧环境，引发缝隙腐蚀，且生物代谢产物加剧腐蚀。
传统海洋防腐采用涂层 + 块状锌阳极，但存在明显缺陷：块状阳极体积大、重量重，海洋安装难度高；潮汐区、浪溅区阳极易脱落、电流分布不均；深海环境下阳极抗冲刷能力差，保护寿命短。因此，海洋工程防腐需满足耐冲刷、抗干湿交替、电流高效、安装牢固、长效稳定的要求，带状锌合金牺牲阳极凭借材料与形态优势，完美适配海洋严苛腐蚀环境。

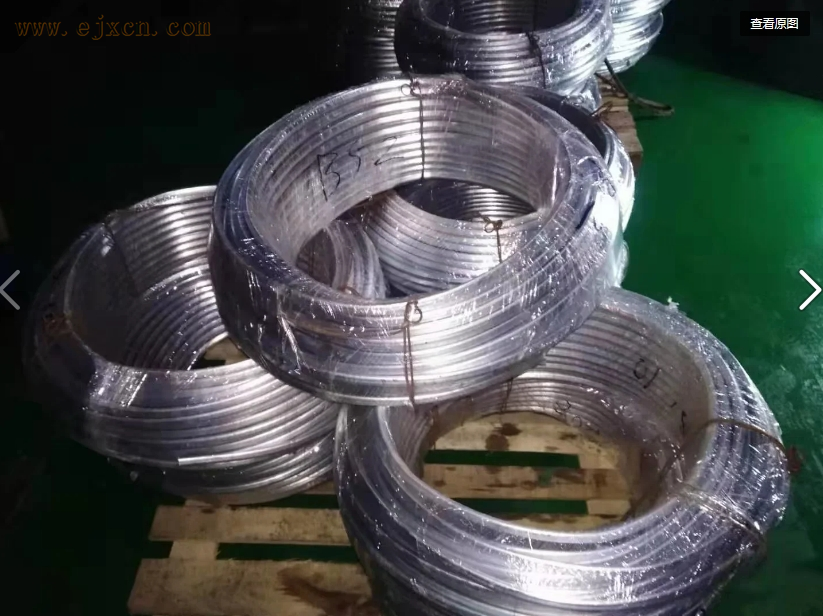

二、带状锌合金牺牲阳极的海洋防腐特性与优势
1. 海洋环境专属电化学特性
锌合金在海水环境中具备极致稳定的电化学性能：开路电位稳定在 - 1.05~-1.10V CSE，与钢铁电位差恒定，驱动电压充足；海水环境中电流效率超 95%，远高于土壤环境，理论电容量完全释放，保护效率最大化；锌阳极在海水中腐蚀产物为 Zn (OH)?、ZnCO?，疏松多孔但附着力适中，可抵抗波浪轻微冲刷，且不阻碍电流输出，实现 “溶解 - 保护” 的动态平衡。同时，锌合金耐氯离子腐蚀，不会发生点蚀、晶间腐蚀，在高盐海水、潮汐干湿交替环境中性能稳定，无极性逆转风险。
2. 海洋工程专属应用优势
一是抗冲刷、牢固耐用，带状锌合金可通过焊接、夹具紧密固定于海洋结构表面，贴合度高，内置钢芯抗拉强度高，可抵抗 5m/s 以上海流冲刷，潮汐区反复干湿循环不开裂、不脱落。二是柔性适配复杂结构，海洋平台桩腿、海底管道弯曲段、码头异形构件等结构复杂，锌带可随意弯曲缠绕，实现全域贴合，无保护盲区。三是电流分布均匀，连续带状结构在海水中形成均匀电流场，解决块状阳极局部电流集中、保护不均的问题，适配大型海洋结构全域保护。四是深海适配性强，深海高压、低温环境下，锌带电化学性能无衰减，可通过连续敷设实现长距离海底管道保护。
三、海洋工程典型应用场景与案例
场景 1：海上石油平台桩腿与结构防腐
海上平台桩腿长期处于浪溅区、潮汐区、全浸区，腐蚀环境最严苛，是平台防腐核心部位。带状锌合金牺牲阳极采用螺旋缠绕 + 垂直固定结合方式：浪溅区、潮汐区采用 ZR-3 型高强度锌带（12.7mm×14.28mm），紧密螺旋缠绕桩腿，间距 15cm，用不锈钢夹具固定；全浸区采用平行垂直敷设，锌带沿桩腿长度方向均匀分布，与桩腿焊接连接。
案例：南海某固定式石油平台，桩腿直径 2.2m，总高度 35m，原采用块状锌阳极，3 年后浪溅区阳极脱落、腐蚀加剧，年腐蚀损失超 500 万元。2020 年改造采用 ZR-3 型带状锌合金牺牲阳极，浪溅区螺旋缠绕、全浸区垂直敷设，总长度 1860m。运行 4 年检测，桩腿全域保护电位稳定在 - 0.98~-1.10V CSE，腐蚀速率降至 0.03mm / 年以下，年腐蚀损失降至 80 万元，检修周期从 2 年延长至 6 年以上，累计节省成本超 1800 万元。
场景 2：海底管道与水下管线防腐
海底管道长期处于深海高压、海流冲刷环境，传统块状阳极安装困难、易移位，保护效果差。带状锌合金牺牲阳极采用连续螺旋缠绕方式，将锌带紧密缠绕于管道外壁，间距 20cm，配合专用防腐填料，确保与管道贴合紧密，抵抗海流冲刷。
案例：渤海湾某海底输油管道，管径 610mm，长度 28km，水深 35~50m，海流速度 3~4m/s。工程采用 ZR-4 型带状锌合金牺牲阳极，规格 19mm×4mm，螺旋缠绕敷设，每 1km 设置一处电连接点。运行 5 年检测，管道腐蚀速率仅 0.003mm/a，远低于行业标准≤0.05mm/a，保护电位稳定达标，未出现任何腐蚀、泄漏事故，预计使用寿命达 40 年以上。
场景 3：码头钢桩与港口设施防腐
码头钢桩处于潮汐区、浪溅区，干湿交替频繁，且受船舶碰撞、杂物冲击，腐蚀与机械损伤叠加。带状锌合金牺牲阳极采用环形缠绕 + 局部加强方式：钢桩潮汐区、浪溅区加密缠绕锌带，间距 10cm；水下区常规间距 20cm，锌带两端与钢桩焊接固定，抵抗波浪与船舶冲击。
案例：宁波舟山港某集装箱码头，120 根钢管桩，直径 1.2m，原采用涂层防腐，5 年后涂层大面积脱落，钢桩点蚀严重。改造采用带状锌合金牺牲阳极，每根钢桩缠绕 ZR-2 型锌带 32m，总长度 3840m。投用后，钢桩保护电位稳定，腐蚀速率从 0.35mm / 年降至 0.05mm / 年以下，涂层完好率提升至 95%，码头使用寿命延长至 30 年以上。
场景 4：船舶壳体与水下设备防腐
船舶压载舱、船底、舵叶等水下部位，长期受海水腐蚀与生物附着，传统块状阳极安装占用空间大、影响航行。带状锌合金牺牲阳极采用平铺粘贴 + 焊接固定方式，将锌带裁剪后平铺于船底、压载舱内壁，用导电胶粘贴或点焊固定，不占用空间、不影响航行。
案例：某远洋货轮，船长 220m，压载舱腐蚀严重，原块状阳极维护频繁。改造采用带状锌合金牺牲阳极，压载舱内壁粘贴锌带 1200㎡，船底焊接敷设锌带 680m。运行 2 年，船舶水下结构保护效果良好，腐蚀速率降低 90%，海洋生物附着减少 70%，维护周期从 6 个月延长至 2 年。
四、海洋环境施工关键技术
1.表面处理：海洋结构表面需喷砂至 Sa2.5 级，清除海生物、锈蚀、旧涂层，确保锌带与结构导电良好。
2.固定方式：浪溅区、高流速区采用不锈钢夹具 + 焊接双重固定，锌带弯曲半径≥10 倍宽度，防止开裂。
3.接头处理：锌带对接采用重叠焊接，长度≥10cm，焊口打磨后涂海洋专用防腐涂料，防止海水腐蚀接头。
4.填包料使用：海底泥沙区域，锌带周围填充海洋专用导电填料，降低接地电阻，提高保护效率。
五、总结
带状锌合金牺牲阳极是海洋工程防腐的 “理想材料”，凭借稳定的电化学性能、优异的抗冲刷能力、灵活的安装方式，完美适配海洋全浸区、潮汐区、浪溅区的严苛腐蚀环境。从海上平台到海底管道，从码头钢桩到船舶壳体，锌带阳极实现了海洋金属结构的全域、长效、稳定保护，大幅降低腐蚀损失、延长使用寿命、减少维护成本，是海洋工程建设与运维不可或缺的核心防腐技术。
