PCCP水利埋地管线用锌阳极的防腐效果，不仅取决于产品自身的性能，更依赖于施工流程的规范性。PCCP水利埋地管线多穿越农田、河道、城市地下等复杂区域，土壤条件差异大、地下水位变化频繁，施工过程中若存在阳极安装位置偏差、固定不牢固、导电连接不良、密封不严等问题，会导致阳极移位、脱落、电流传输不畅，进而影响保护效果，缩短阳极使用寿命，甚至导致PCCP管线钢构件出现锈蚀隐患，影响输水安全。本文聚焦PCCP水利埋地管线用锌阳极的施工技术要点、质量控制标准，结合不同水利场景的实操案例，详解施工流程和注意事项，为现场施工提供科学指导，确保防腐系统长效、稳定运行。
一、PCCP水利埋地管线用锌阳极施工核心技术要点
1. 前期勘察与选型适配。施工前需全面勘测施工现场的土壤参数，重点检测土壤电阻率、酸碱度（pH值）、含水量、地下水质（含氯量、硫酸盐含量）等，确认工况适配锌阳极的应用要求。根据PCCP管线的管径、埋深、钢构件表面积、设计保护年限，精准匹配锌阳极的型号、规格和安装方式——大管径管线（直径≥2m）优先选用支架式锌阳极，中小管径管线选用埋地式锌阳极，长距离管线可选用带状式锌阳极；同时计算阳极数量和安装间距，一般每50-80m布置一组，土壤腐蚀性较强的区域（如河道周边、地下水位高的区域）加密至每30-50m一组，确保保护范围全覆盖，无保护盲区。
2. 安装位置精准定位。安装位置的选择直接影响保护效果，需遵循“贴近管线、避开受力点、便于监测维护”的原则。支架式锌阳极需固定在PCCP管线两侧或底部，距离管线外壁50-100cm，避免紧贴管线造成电流集中、局部过保护，同时避开管线接口、阀门等关键部位，防止影响管线检修；埋地式锌阳极需埋设于管线下方10-20cm处，与管线轴线平行布置，确保阳极与管线钢构件的距离均匀；带状式锌阳极需沿管线轴线铺设，紧贴管线外壁，用专用夹具固定，确保导电接触良好。
3. 固定装置规范操作。固定装置的安装需根据土壤条件和安装方式确定：支架式锌阳极的支架采用碳钢材质（表面涂刷环氧煤沥青防腐涂层），通过膨胀螺栓或焊接方式固定在管线支架或周边混凝土基础上，确保支架固定牢固，避免因土壤沉降、地下水冲刷导致支架松动、移位；埋地式锌阳极需采用砂石垫层铺垫，厚度不低于10cm，防止土壤中的尖锐杂物划伤阳极表面涂层，影响阳极性能；带状式锌阳极的夹具选用耐腐蚀的不锈钢材质，安装时加装防松垫圈，确保阳极与管线外壁紧密贴合，无松动。
4. 导电连接与密封处理。将锌阳极的引出电缆与PCCP管线的钢筒、预应力钢丝进行可靠连接，连接方式采用焊接或螺栓连接，焊接前需打磨焊接部位，去除氧化层、油污和铁锈，采用直流焊工艺，确保焊点牢固、无虚焊、漏焊，焊接完成后用防腐胶带、环氧树脂对焊点进行多层密封，密封厚度不低于3mm，防止土壤、地下水渗入，导致连接部位腐蚀、断路。电缆铺设需留有5-10cm的余量，避免土壤沉降拉断电缆，地下水位高的区域，电缆需做好防水处理，防止进水短路。

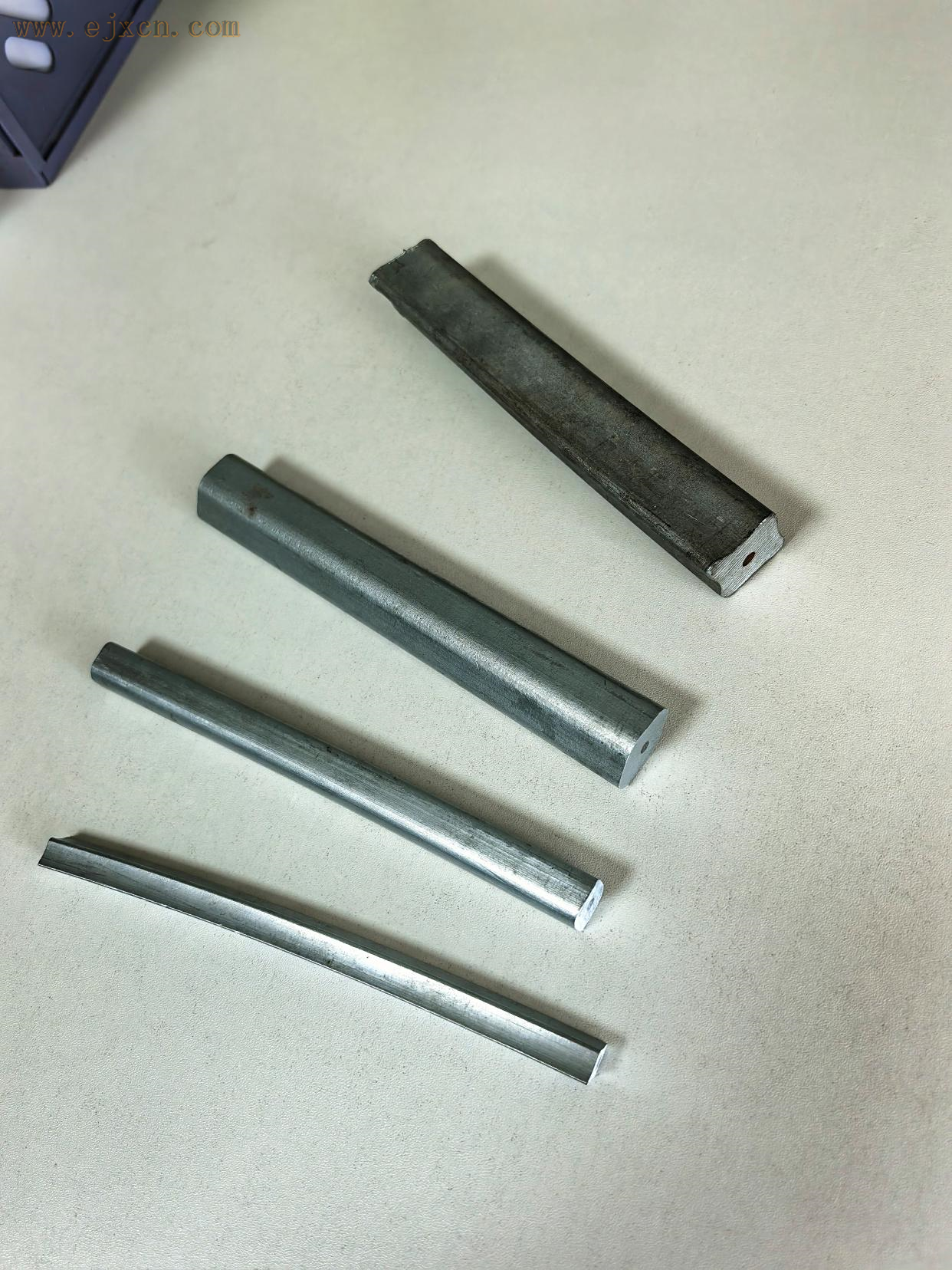

5. 阳极安装与调试。将预制好的锌阳极按照预设位置安装固定，确保阳极主体无变形、破损，表面防腐涂层完好无损。安装完成后，立即检测阳极与PCCP管线钢构件的导通电阻和保护电位，确认导通电阻小于0.01Ω、保护电位稳定在-0.85V至-1.20V之间，方可完成安装调试。对于地下水位高、土壤腐蚀性强的区域，安装后需在阳极周边回填透气性好的砂石，便于阳极与土壤电解质的充分接触，提升保护效果。
6. 施工记录与后期监测。施工过程中做好详细施工记录，记录锌阳极型号、规格、安装位置、数量、固定方式、检测数据等，实现施工全过程可追溯。施工完成后，制定后期监测方案，常规工况每6个月复测一次保护电位，地下水位高、土壤腐蚀性强的场景每3个月复测一次，每年检查一次阳极固定情况和阳极损耗状况，发现异常及时排查、处理。
二、PCCP水利埋地管线用锌阳极施工质量控制要点
施工全过程需严格把控质量，杜绝各类安全隐患和质量问题。一是严格检查产品质量，出厂产品需具备合格证书，锌阳极主体无变形、开裂、锈蚀，表面防腐涂层完好，导电连接件无破损、氧化，电缆无断裂、老化；二是严控固定质量，支架固定牢固、无松动，埋地式阳极铺垫规范，带状式阳极贴合紧密，避免因固定不当导致阳极移位、脱落；三是规范导电连接，确保连接可靠、导电通畅，密封处理到位，防止土壤、地下水腐蚀导致断路；四是做好安装调试，确保阳极安装位置精准、保护电位达标，无保护盲区；五是加强施工巡检，及时发现并整改阳极破损、支架涂层破损、电缆断裂等问题，确保施工质量符合规范。
三、现场应用案例
案例一：某跨区域调水工程PCCP管线防腐工程。该工程PCCP管线全长80km，管径2.2m，埋深3-5m，穿越农田、河道等区域，土壤为中性土壤，地下水位较高，土壤含水量大，部分区域存在轻微腐蚀性。前期采用单一防腐涂层保护，运行2年后，管线钢筒出现局部锈蚀，影响管线安全运行。
防腐方案：采用支架式锌阳极进行阴极保护，选用Zn-Al-Cd系锌阳极，支架采用碳钢材质（表面涂刷环氧煤沥青防腐涂层），每60m布置一组阳极，采用焊接方式固定在管线两侧支架上，阳极与管线钢筒导电连接后进行双重密封。同时，在管线沿线设置15个电位监测点，定期监测保护电位。
应用效果：投用后连续监测4年，PCCP管线钢构件保护电位稳定在-0.90V至-1.15V之间，完全达到保护标准。管线钢筒无新增锈蚀、破损现象，腐蚀速率从0.28mm/a降至0.02mm/a以下，锌阳极溶解均匀，支架固定牢固，无松动、移位情况。施工工期比原计划缩短30%，人工成本降低40%，预计锌阳极使用寿命可达11年，大幅降低了管线防腐运维成本，确保了跨区域调水工程的安全稳定输水。
案例二：某城市供水PCCP管线防腐工程。该工程PCCP管线全长35km，管径1.8m，埋深2-4m，穿越城市地下管网区域，土壤为弱酸性土壤，地下水质含少量氯离子，传统防腐方式保护效果不佳，管线预应力钢丝出现轻微锈蚀隐患。
防腐方案：采用埋地式锌阳极进行阴极保护，选用Zn-Al-In系锌阳极，每50m布置一组，埋设于管线下方15cm处，采用砂石垫层铺垫，阳极与管线预应力钢丝通过铜质电缆可靠连接，连接部位用防腐胶带和密封胶双重密封。同时，每3个月复测一次保护电位，及时掌握阳极运行状态。
应用效果：投用后，PCCP管线预应力钢丝保护电位稳定达标，无新增锈蚀现象，阳极溶解均匀，抗土壤腐蚀性能优异。连续监测3年，锌阳极消耗速率比常规锌阳极降低35%，预计使用寿命可达10年，支架无腐蚀、松动情况，大幅提升了城市供水管线的防腐稳定性，避免了因管线锈蚀导致的漏水事故，保障了城市供水安全。
案例三：某农田灌溉PCCP管线防腐工程。该工程PCCP管线全长50km，管径1.2m，埋深1.5-3m，穿越农田区域，土壤为弱碱性土壤，含水量大，土壤电阻率较低，管线钢筒易受土壤侵蚀。
防腐方案：采用带状式锌阳极进行阴极保护，选用Zn-Al-Cd系带状锌阳极，沿管线轴线铺设，紧贴管线外壁，用不锈钢夹具固定，每40m布置一组，阳极与管线钢筒导电连接后进行密封处理。同时，在管线沿线设置10个监测点，每6个月复测一次保护电位。
应用效果：投用后，PCCP管线钢筒保护电位稳定在安全区间，无腐蚀、点蚀现象，阳极溶解均匀，适配农田灌溉管线的埋地工况。连续监测2年，管线腐蚀速率大幅降低，锌阳极无破损、移位情况，预计使用寿命可达9年，大幅降低了后期运维成本，确保了农田灌溉的正常供水。
四、总结
PCCP水利埋地管线用锌阳极的施工流程虽简洁，但规范性要求较高，尤其是在地下水位高、土壤条件复杂的水利场景，需严格遵循施工技术要点，把控固定装置安装、导电连接、密封处理等关键环节，加强施工质量控制和后期监测。多个现场案例证明，锌阳极在PCCP水利埋地管线防腐工程中，施工效率高、保护效果稳、使用寿命长，能有效解决管线钢构件的埋地腐蚀难题，适配不同土壤条件和管径的PCCP管线需求。规范的施工操作，能充分发挥锌阳极的性价比优势和防腐性能，实现PCCP管线的长效防腐，降低运维成本，保障水利工程的安全稳定运行。
