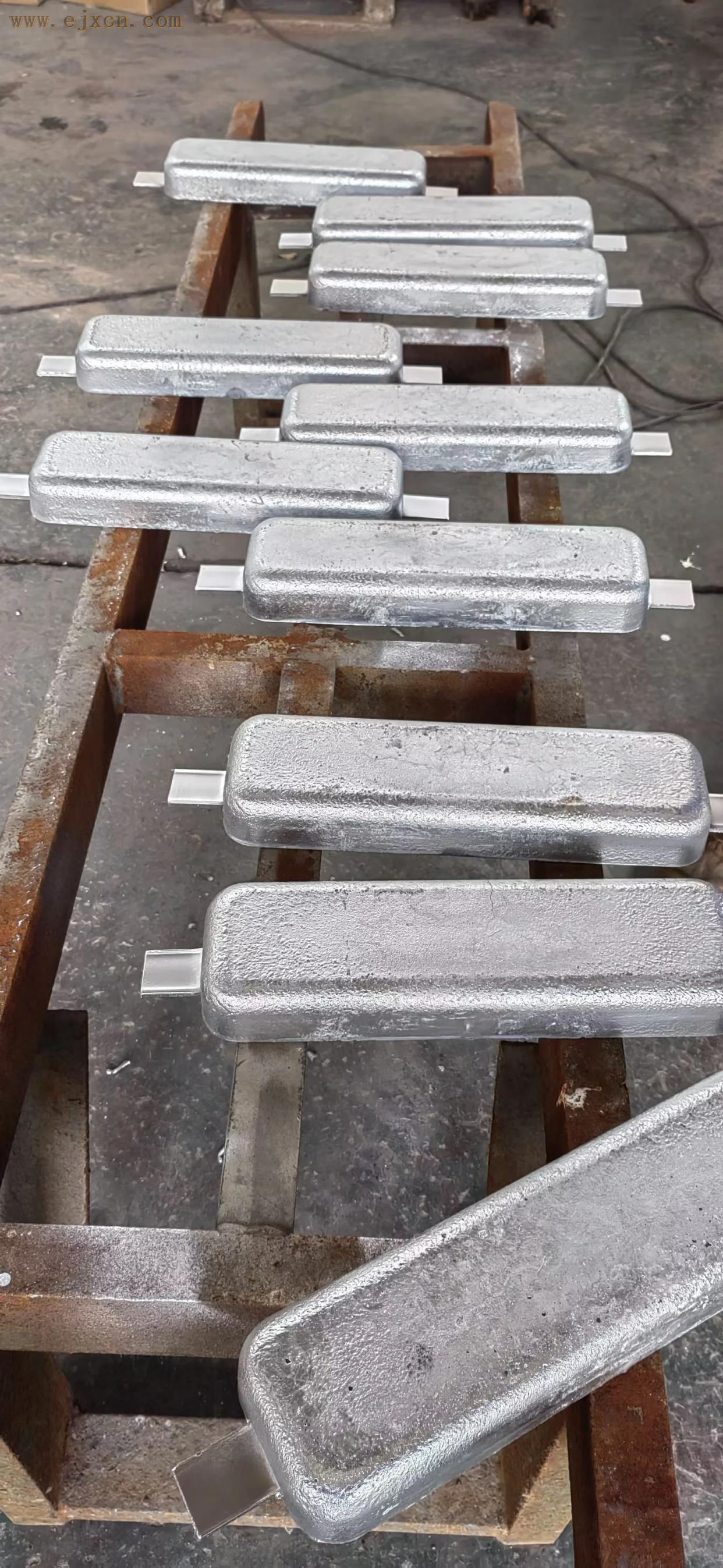

PCCP水利埋地管线用锌阳极作为PCCP管线钢构件阴极保护的核心组件，其全生命周期（从产品选型、施工、投用，到后期监测、维护、更换）的运维质量，直接决定防腐系统的稳定性和使用寿命。实际水利工程中，由于运维不当、工况变化、产品质量等因素，常出现锌阳极溶解异常、保护电位偏移、固定松动、导电连接不良等问题，导致防腐效果下降，甚至保护失效，严重影响PCCP管线的结构完整性和输水安全性。本文围绕PCCP水利埋地管线用锌阳极全生命周期运维要点，详解各阶段运维规范，分析常见问题及成因，提供可落地的解决方案，并结合运维案例，助力工程实现阳极全生命周期高效管控，最大化发挥防腐价值。
PCCP水利埋地管线用锌阳极的全生命周期运维，分为前期选型运维、施工期运维、投用后监测运维、后期更换运维四个核心阶段，每个阶段的运维重点不同，需严格遵循规范，确保各环节无缝衔接，实现阳极高效、长效运行。前期选型运维是运维的基础，核心是确保锌阳极与PCCP管线埋地工况精准适配，避免因选型不当导致后期运维成本增加。运维要点主要有四点：一是全面勘测现场工况，精准检测土壤电阻率、酸碱度、含水量、地下水质（含氯量、硫酸盐含量）等参数，明确工况类型，选择适配的锌阳极（常规或改性产品）；二是根据PCCP管线的管径、埋深、钢构件表面积、设计寿命，选择合适型号、规格和安装方式的锌阳极，避免选型过大或过小；三是严格检查产品质量，核对合格证书，检查锌阳极主体无变形、开裂、锈蚀，表面防腐涂层完好，导电连接件无破损、氧化，杜绝不合格产品入场；四是核对阳极的合金配比、尺寸规格，确保与设计要求一致，避免因产品参数不符影响保护效果。
施工期运维的核心是把控施工质量，避免施工隐患，为后期稳定运行奠定基础。运维要点主要有四点：一是严格按照施工规范执行，把控安装位置、固定方式、导电连接、密封处理等关键环节，避免出现阳极安装偏差、固定不牢固、导电连接虚焊、密封不严等问题；二是施工过程中做好质量巡检，及时发现并整改阳极破损、支架涂层破损、电缆断裂等问题，尤其是地下水位高的区域，需重点检查密封情况，防止进水腐蚀；三是做好施工记录，详细记录锌阳极型号、安装位置、数量、施工参数和检测数据，实现全程可追溯；四是施工完成后，及时清理阳极周边的尖锐杂物、建筑垃圾，避免划伤阳极表面涂层，影响阳极性能。
投用后监测运维是运维的核心环节，目的是及时掌握阳极运行状态，发现异常并及时处理，确保防腐效果稳定。运维要点主要有五点：一是制定完善的监测方案，明确监测点位、监测频率和监测指标，常规工况每6个月复测一次保护电位，地下水位高、土壤腐蚀性强的场景每3个月复测一次，每年检查一次阳极固定情况和阳极损耗状况；二是采用专业监测设备，精准测量保护电位、导通电阻等指标，确保数据准确，若发现保护电位偏离安全区间（-0.85V至-1.20V）、导通电阻大于0.01Ω，需及时排查原因；三是定期巡检阳极周边环境，查看是否存在土壤沉降、地下水冲刷、施工破坏等情况，及时清理阳极周边的杂物，避免遮挡阳极与土壤电解质的接触；四是做好监测记录，建立运维档案，详细记录每次监测数据、巡检情况和处理措施，实现阳极运行全过程可追溯；五是针对季节变化，做好针对性运维，如冬季低温天气，重点检查阳极是否出现脆化、支架涂层是否脆裂，雨季重点检查密封情况，防止雨水渗入导致连接部位腐蚀。
后期更换运维是确保防腐系统持续有效的重要保障，当锌阳极消耗至设计寿命（剩余厚度不足初始厚度的10%）或出现严重破损、失效时，需及时更换。运维要点主要有四点：一是更换前做好前期准备，精准定位需更换的阳极位置，清理周边土壤，检查固定装置和导电连接件的完好性，准备好适配的新阳极和施工工具；二是规范更换操作，拆除失效阳极，清理固定装置上的锈蚀和杂物，安装新阳极，确保固定牢固、导电连接可靠，密封处理到位，更换后立即检测保护电位和导通电阻，确保达标；三是对可重复利用的固定装置、导电连接件进行除锈、防腐处理，延长其使用寿命，降低运维成本；四是做好更换记录，详细记录更换时间、阳极型号、更换数量、检测数据等，更新运维档案，确保全生命周期可追溯。
结合实际工程经验，总结PCCP水利埋地管线用锌阳极常见的四大问题、成因及解决方案。一是锌阳极溶解异常，表现为阳极溶解过快、溶解不均匀、局部点蚀等，成因主要有工况适配不当（如高盐环境使用常规锌阳极）、产品质量不合格（合金配比不符、涂层破损）、施工不当（安装位置偏差、导电不良）、土壤介质腐蚀加剧（地下水质变化、土壤污染）。解决方案：针对工况适配不当，更换适配的改性锌阳极；针对产品质量问题，更换合格产品，对涂层破损的阳极进行补涂；针对施工不当，调整阳极安装位置，重新连接导电部位，确保导电通畅；针对土壤介质问题，检测地下水质和土壤参数，采取土壤改良、防腐加固等措施，延缓阳极溶解。
二是保护电位偏移，表现为保护电位过高（超过-1.20V）或过低（低于-0.85V），导致过保护或保护不足，成因主要有阳极数量不足或过多、阳极安装间距不合理、导电连接不良、土壤电阻率变化、阳极老化失效。解决方案：针对阳极数量和间距问题，重新计算阳极数量，调整安装间距，确保保护范围全覆盖；针对导电连接不良，检查连接部位，重新焊接或紧固，做好密封处理；针对土壤电阻率变化，采用回填砂石、添加电解质等方式，降低土壤电阻率；针对阳极老化，及时更换失效阳极。
三是固定装置松动、移位，表现为阳极支架松动、埋地式阳极移位、带状阳极脱落，成因主要有土壤沉降、地下水冲刷、施工时固定不牢固、支架涂层破损导致锈蚀。解决方案：针对土壤沉降和地下水冲刷，加固支架，采用可调节式支架调整阳极位置，在阳极周边回填砂石固定；针对施工固定不当，重新固定阳极，确保支架安装牢固；针对支架涂层破损，清理锈蚀部位，补涂防腐涂层，延长支架使用寿命。
四是导电连接不良，表现为导通电阻过大、电流传输不畅，甚至断路，成因主要有焊接虚焊、漏焊，连接部位锈蚀、密封不严导致进水腐蚀，电缆断裂、老化。解决方案：针对焊接问题，重新焊接连接部位，确保焊点牢固，焊接后做好密封处理；针对连接部位锈蚀，清理锈蚀部位，涂抹防腐油脂，重新密封；针对电缆问题，更换断裂、老化的电缆，做好电缆防水处理，铺设时留有足够余量，避免土壤沉降拉断电缆。
结合一个实际运维案例，进一步说明全生命周期运维的重要性。某跨区域调水工程PCCP管线防腐工程，采用支架式锌阳极进行阴极保护，投用5年后，部分区域出现保护电位偏移、阳极溶解过快等问题，管线钢筒出现轻微锈蚀隐患。运维团队立即开展全生命周期运维排查，发现问题成因主要有三点：一是部分区域土壤电阻率升高，导致锌阳极电流输出不足，保护电位偏低；二是少数阳极支架涂层破损，出现锈蚀，导致固定松动；三是部分导电连接部位密封不严，进水后出现腐蚀，导通电阻过大。
针对上述问题，运维团队采取了针对性解决方案：一是在土壤电阻率升高的区域，回填透气性好的砂石，降低土壤电阻率，同时加密阳极安装间距，确保保护电位达标；二是对锈蚀的支架进行除锈、补涂防腐涂层，重新加固支架，确保固定牢固；三是拆除腐蚀的导电连接部位，重新焊接，采用防腐胶带和环氧树脂双重密封，更换老化电缆，做好防水处理。经过整改后，监测显示保护电位稳定在-0.90V至-1.15V之间，阳极溶解均匀，支架固定牢固，导电连接通畅，管线钢筒锈蚀隐患彻底消除。后续运维中，运维团队完善了监测方案，将该区域监测频率调整为每3个月一次，定期巡检支架和连接部位，做好运维记录，确保阳极持续稳定运行，预计剩余使用寿命可达6年，大幅降低了后期运维成本，保障了调水工程的安全稳定输水。
综上，PCCP水利埋地管线用锌阳极的全生命周期运维，是确保防腐系统长效、稳定运行的关键，需贯穿选型、施工、投用、更换的全过程，严格遵循各阶段运维规范，及时排查和解决常见问题。通过科学的运维管理，可充分发挥锌阳极的防腐效能，延长阳极使用寿命，降低运维成本，避免因阳极失效导致的管线腐蚀隐患，为PCCP水利埋地管线的安全稳定运行提供可靠保障。同时，随着运维技术的不断升级，可结合智能化监测设备，实现阳极运行状态的实时监测，提升运维效率和管控精度，推动PCCP管线防腐运维的规范化、智能化发展。
