随着水利工程的不断发展，PCCP水利埋地管线的应用场景日益复杂，部分管线穿越沿海高盐土壤、地下咸水、高阻土壤、低温冻土等特殊苛刻工况，常规PCCP用锌阳极在这些场景中，逐渐出现溶解不均、保护寿命不足、抗腐蚀能力不够等问题，难以满足复杂工况下的长效防腐需求。为拓宽锌阳极的应用边界，提升产品适配性和性能稳定性，PCCP水利埋地管线用锌阳极的改性技术不断升级，通过基材合金改性、表面涂层升级、结构优化等方式，研发出耐高盐、耐高阻、耐低温等改性锌阳极产品，适配更多特殊苛刻工况。本文聚焦PCCP水利埋地管线用锌阳极的核心改性技术，详解改性原理、产品特性，并结合特殊工况应用案例，展现改性技术的实际价值，为复杂工况下的PCCP管线防腐选材提供参考。

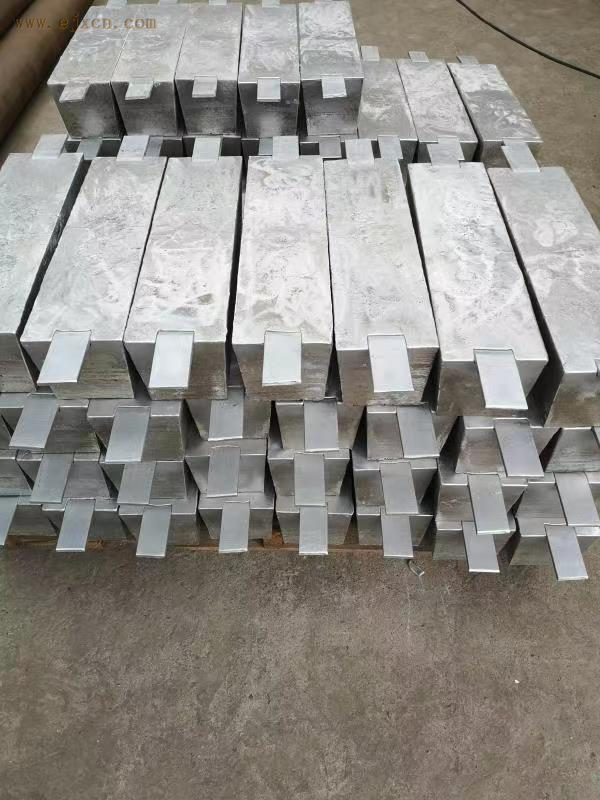

一、PCCP水利埋地管线用锌阳极核心改性技术及原理
PCCP水利埋地管线用锌阳极的改性升级，核心围绕“提升耐蚀性能、适配特殊工况、延长使用寿命”展开，重点针对阳极基材、表面涂层、结构设计三大核心部分进行优化，既保留原有锌阳极的性价比优势和安装便捷性，又弥补其在特殊工况下的性能短板，实现“常规工况通用、特殊工况适配”的目标。
1. 阳极基材合金改性技术。常规PCCP用锌阳极基材为Zn-Al-Cd、Zn-Al-In系，虽具备一定的耐土壤腐蚀能力，但在高盐、高氯、高阻等特殊工况中，仍存在溶解速率不均、电位波动、局部腐蚀等问题。改性技术通过调整合金配比，添加微量稀土、锡、铋等元素，优化锌合金的晶体结构，提升其电化学性能和耐蚀性能。其中，添加微量稀土元素可细化晶粒，减少阳极表面钝化膜的形成，促进均匀溶解，降低消耗速率；添加锡元素可提升阳极的抗高盐、抗氯腐蚀能力，避免在高盐土壤、地下咸水中出现局部点蚀；添加铋元素可稳定阳极开路电位，减少电位波动，提升保护精度；针对高阻土壤工况，添加适量铝、镁元素，优化合金的电流输出能力，提升驱动电压，确保在高阻环境中稳定输出保护电流；针对低温工况，添加适量镍元素，优化合金低温性能，避免低温环境下阳极脆化、溶解异常。改性后的锌阳极，电流效率可提升至90%以上，使用寿命延长2-3年，适配高盐、高阻、低温等特殊工况。
2. 表面涂层升级改性技术。常规PCCP用锌阳极表面仅涂刷普通防腐涂层，在高盐、高湿、地下水位高的场景中，涂层易破损、脱落，导致阳极自身无效消耗过快，缩短使用寿命。表面涂层改性主要针对阳极表面进行升级：一是采用复合防腐涂层（底漆+中间漆+面漆），底漆选用环氧富锌底漆，中间漆选用环氧云铁漆，面漆选用聚氯乙烯漆，提升涂层的附着力和耐蚀性，避免涂层破损导致阳极腐蚀；二是在涂层表面添加防水、防渗透剂，增强涂层的防水性能，防止地下水分、盐分渗入阳极内部，延缓阳极无效消耗；针对高盐、高氯场景，在涂层中添加抗盐腐蚀剂，进一步提升阳极的抗盐腐蚀能力；针对地下水位高的场景，采用阴极电泳涂层工艺，提升涂层的密封性和耐水性，适应潮湿环境。
3. 结构优化改性技术。常规锌阳极的结构的固定方式单一，难以适配不同管径、不同埋深、不同土壤条件的特殊工况。结构优化改性主要通过两种方式实现：一是优化固定结构，设计可调节式支架，可根据PCCP管线的管径、埋深，灵活调整阳极高度和位置，确保阳极与管线的距离均匀，提升保护效果；二是优化阳极形状，针对长距离PCCP管线，设计带状、块状组合式阳极，带状阳极沿管线轴线铺设，块状阳极间隔布置，兼顾保护范围和成本；针对高阻土壤场景，设计增大表面积的多孔锌阳极，提升阳极与土壤电解质的接触面积，增强电流输出能力，确保保护效果；针对地下水位高的场景，设计防水型阳极结构，在阳极底部加装防水垫层，防止地下水浸泡导致阳极失效。
二、改性PCCP水利埋地管线用锌阳极的核心特性
1. 特殊工况适配性更广。改性后的锌阳极，打破了常规产品仅适配中性、弱酸、弱碱土壤的局限，可适配沿海高盐土壤、地下咸水（含氯量≥1%）、高阻土壤（电阻率≥100Ω·m）、低温冻土（-20℃至5℃）等特殊苛刻工况，拓宽了应用范围，无需更换阳极类型即可满足不同复杂工况的PCCP管线防腐需求。
2. 性能更稳定。基材合金改性后，阳极开路电位波动更小，稳定在-1.07V至-1.09V之间，保护精度大幅提升，避免出现过保护或保护不足的情况；阳极溶解更均匀，无局部过快消耗、点蚀等现象，电流效率稳定在90%以上；表面涂层升级后，阳极的抗腐蚀、防水、防渗透能力大幅提升，避免涂层破损导致的阳极无效消耗；结构优化后，阳极固定更牢固，与土壤电解质的接触更充分，电流输出更稳定。
3. 使用寿命更长。改性后的锌阳极，设计使用寿命可达10-15年，比常规产品延长2-3年，尤其在特殊工况中，使用寿命提升更为明显；阳极的损耗速率比常规产品降低30%-40%，无需频繁更换，大幅降低后期运维成本，与PCCP管线的设计使用寿命（50年以上）更匹配。
4. 适配性更灵活。可根据不同特殊工况的需求，定制针对性的改性方案，如高盐场景侧重抗盐腐蚀改性，高阻场景侧重电流输出能力改性，低温场景侧重低温性能改性，实现“一工况一方案”，确保防腐效果最优；同时，改性锌阳极保留了常规锌阳极的性价比优势和安装便捷性，无需调整施工工艺，适配现场施工需求。
三、改性PCCP水利埋地管线用锌阳极特殊工况应用案例
案例一：某沿海地区PCCP供水管线防腐工程。该管线全长50km，管径2.0m，埋深3-4m，穿越沿海高盐土壤区域，土壤含盐量高达3%，地下水质含氯量高，常规锌阳极在该工况中消耗过快，使用寿命仅能达到5年，无法满足10年设计保护要求，管线钢筒出现局部锈蚀隐患。
防腐方案：采用高盐改性PCCP用锌阳极，基材添加稀土和锡元素，优化抗盐腐蚀性能；表面涂刷复合防腐涂层（环氧富锌底漆+环氧云铁中间漆+聚氯乙烯面漆），添加抗盐腐蚀剂，增强耐盐能力；采用可调节式支架固定，每40m布置一组，阳极与管线钢筒导电连接后，用防水密封胶进行双重密封。同时，在管线沿线设置12个电位监测点，每3个月复测一次保护电位。
应用效果：投用后连续监测5年，阳极运行稳定，保护电位稳定在-0.95V至-1.12V之间，完全达到保护标准。阳极溶解均匀，无局部点蚀、破损现象，支架固定牢固，无松动、移位情况，适配沿海高盐土壤工况。预计使用寿命可达12年，满足设计要求，综合运维成本比常规锌阳极方案降低35%，确保了沿海地区PCCP供水管线的安全稳定运行。
案例二：某北方低温冻土PCCP调水管线防腐工程。该管线全长70km，管径1.8m，埋深4-6m，位于北方寒冷地区，冬季最低气温可达-22℃，土壤为冻土，常规锌阳极在低温环境中易脆化、溶解不均，支架涂层易脆裂，导致保护效果下降，阳极使用寿命缩短。
防腐方案：采用低温改性PCCP用锌阳极，基材添加镍和稀土元素，优化低温性能，避免阳极低温脆化；支架选用耐低温不锈钢材质，表面涂刷耐低温防腐涂层，防止涂层低温脆裂；阳极采用可调节式支架，便于冬季维护，安装间距加密至每30m一组，确保低温环境下保护范围全覆盖；阳极表面涂刷防水防冻结涂层，防止冻土挤压导致阳极破损。
应用效果：投用后，冬季阳极无脆化、溶解均匀，支架涂层无脆裂、支架固定牢固，保护电位稳定达标。连续监测4年，阳极消耗速率比常规产品降低30%，预计使用寿命可达11年，满足设计要求。适配北方低温冻土工况，避免了冬季防腐失效的问题，大幅降低了冬季运维成本，保障了调水工程的冬季正常输水。
案例三：某山区高阻土壤PCCP管线防腐工程。该管线全长65km，管径1.5m，埋深3-5m，地处山区，土壤为高阻土壤（电阻率350Ω·m），气候干燥，常规锌阳极在高阻环境中驱动电压不足，电流输出不稳定，保护效果不佳，管线预应力钢丝出现轻微锈蚀。
防腐方案：采用高阻改性PCCP用锌阳极，基材添加铝和镁元素，优化电流输出能力，提升驱动电压；设计多孔结构，增大阳极与土壤电解质的接触面积，增强导电性能；采用埋地式安装，每50m布置一组，阳极周边回填透气性好的砂石，提升电流传输效率；阳极表面涂刷复合防腐涂层，防止土壤颗粒磨损阳极表面。
应用效果：投用后，阳极在高阻土壤环境中电流输出稳定，保护电位稳定在安全区间内，管线预应力钢丝锈蚀隐患彻底消除。连续监测3年，阳极溶解均匀，无局部腐蚀现象，预计使用寿命可达10年，满足设计要求。支架无腐蚀、松动情况，适配山区高阻土壤工况，综合成本比更换镁阳极方案降低20%。
四、总结
改性技术的升级，有效弥补了常规PCCP水利埋地管线用锌阳极的性能短板，拓宽了其应用边界，使其能够适配高盐、高阻、低温等特殊苛刻工况，同时保留了其性价比高、安装便捷、电位稳定的核心优势。通过阳极基材、表面涂层、结构设计的协同改性，改性锌阳极的性能稳定性和使用寿命大幅提升，为复杂苛刻工况下的PCCP水利埋地管线防腐提供了更优解决方案。随着改性技术的不断成熟，未来将研发出更多适配极端苛刻工况的专用改性锌阳极产品，进一步推动PCCP管线防腐技术的升级，为水利工程的安全稳定运行提供更可靠的防腐保障。
