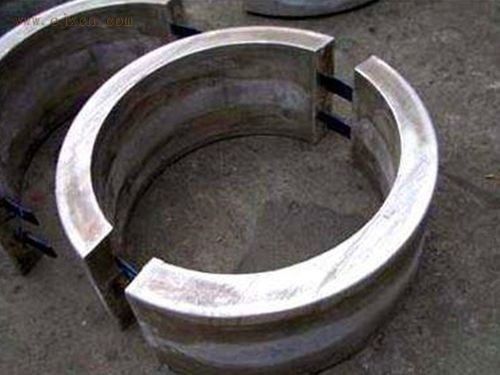

除埋地管道领域外，镯式锌合金牺牲阳极还广泛应用于海洋环境（跨海大桥钢桩、码头桩基、船舶外壳）和储罐领域（石油化工储罐、成品油储罐、消防水罐），这些场景腐蚀环境复杂，对防腐要求更高，镯式锌合金牺牲阳极凭借其耐腐蚀性强、电流输出稳定、适配性强的优势，能够有效解决各类腐蚀难题。本文结合海洋和储罐领域的4个典型应用案例，详细阐述镯式锌合金牺牲阳极的应用方案、施工要点及防腐效果，总结实操经验，为同类工程的应用提供借鉴，进一步拓展其应用场景，发挥其防腐价值。
海洋环境案例一：某沿海码头桩基镯式锌合金牺牲阳极防腐工程。该码头位于渤海湾近岸区域，海水电阻率为20-30Ω·cm，氯离子含量高，腐蚀环境恶劣，被保护构件为码头钢桩（材质为Q235钢），共300根，钢桩直径为1.2-1.5米，埋深8-10米，长期浸泡在海水中，易发生点蚀、缝隙腐蚀等局部腐蚀，影响码头结构安全。结合海洋环境特点，选用锌-铝-镉合金镯式阳极，规格为Φ1200×100mm，重量50kg/组，采用全环形结构，适配钢桩外径，安装在钢桩吃水线以下2-5米部位，每根钢桩安装2-3组阳极，安装间距为1.5-2米；阳极采用预包装技术，将阳极与填包料一体化封装，增强防水、防冲刷性能，避免海水直接冲刷导致阳极加速腐蚀；阳极与钢桩采用铝热焊接连接，确保电连接可靠，接触电阻≤0.01Ω。
施工过程中，采用潜水作业方式，先清理钢桩表面的海生物、锈蚀和氧化层，确保阳极与钢桩金属基体良好接触；随后将预包装镯式阳极套接在钢桩上，通过焊接固定，做好密封处理；最后检测阳极输出电流和保护电位，确保保护电位稳定在-1.00V~-1.20V（vs CSE）。工程投用后，运行6年期间，定期通过潜水作业监测阳极状态和钢桩腐蚀情况，数据显示：钢桩保护电位稳定在-1.10V左右，阳极输出电流均匀，无明显波动；阳极剩余重量约为初始重量的60%，腐蚀均匀，无局部破损现象；钢桩表面无点蚀、缝隙腐蚀等问题，结构强度保持良好，未出现因腐蚀导致的钢桩破损、变形等情况，防腐效果显著。该工程通过采用镯式锌合金牺牲阳极，有效解决了海洋环境中钢桩的腐蚀难题，延长钢桩使用寿命至25年以上，大幅降低了码头维护成本和安全风险。
海洋环境案例二：某小型船舶外壳镯式锌合金牺牲阳极防腐工程。该船舶为近海运输船舶，船长50米，船宽8米，船体外壳为低碳钢板，长期浸泡在海水中，易发生腐蚀，影响船舶航行安全。结合船舶航行特点，选用小型锌-铝-铟合金镯式阳极，规格为Φ300×50mm，重量8kg/组，安装在船体吃水线以下部位，每2-3米安装1组，共安装20组；阳极采用半环形结构，通过螺栓固定在船体外壳上，无需焊接，避免对船体造成损伤；阳极表面涂抹防腐涂层，增强耐海水腐蚀性能，防止阳极自身加速腐蚀。施工过程中，重点清理船体外壳表面的锈蚀、油污和海生物，确保阳极与船体紧密接触，安装完成后，检测保护电位，确保达到有效保护范围。
工程投用后，运行3年期间，船舶定期检修时发现，船体外壳无明显腐蚀现象，阳极腐蚀均匀，剩余重量约为初始重量的70%，保护电位稳定在-1.05V左右，有效抑制了船体外壳的腐蚀，减少了船舶维修频率和维修成本，确保了船舶航行安全。该案例表明，镯式锌合金牺牲阳极适配小型船舶外壳的防腐需求，安装便捷、不影响船舶航行，防腐效果可靠，是船舶外壳防腐的理想选择。
储罐领域案例一：某炼油厂成品油储罐镯式锌合金牺牲阳极防腐工程。该储罐为直径15米、高度10米的立式圆柱形储罐，材质为Q345钢，储罐底板长期埋设于地下，土壤电阻率为10-12Ω·m，土壤中含有一定量的油污和硫酸盐，腐蚀环境复杂，易发生局部腐蚀穿孔，影响储罐安全运行。结合储罐特点，选用锌-铝-铟合金镯式阳极，规格为Φ1500×80mm，重量30kg/组，采用环形布置，安装在储罐底板边缘，每3-5米安装1组，共安装12组；阳极与储罐底板采用铝热焊接连接，确保电连接可靠；阳极周围填充专用填包料，降低接地电阻，提升电流输出效率；同时，在储罐进出口管道与储罐连接处，安装小型镯式阳极，重点保护连接部位，避免局部腐蚀。
施工过程中，在储罐安装完成后，清理储罐底板表面的锈蚀、油污，将镯式阳极焊接在底板边缘，铺设填包料并分层夯实，安装完成后，检测保护电位和接触电阻，确保符合设计要求。工程投用后，运行5年期间，定期监测储罐底板的保护电位和阳极消耗情况，数据显示：储罐底板保护电位稳定在-0.95V左右，阳极输出电流稳定，无异常波动；阳极剩余重量约为初始重量的65%，腐蚀均匀；储罐底板无腐蚀穿孔、锈蚀等问题，维护频率降低60%以上，年维护成本降低50%，确保了储罐的安全稳定运行，延长储罐使用寿命至25年以上。
储罐领域案例二：某化工厂消防水罐镯式锌合金牺牲阳极防腐工程。该消防水罐为直径8米、高度6米的立式储罐，材质为不锈钢，罐壁底部长期与土壤接触，同时接触消防水，双重腐蚀环境易导致罐壁腐蚀，影响消防水罐的密封性和安全性。选用纯锌镯式阳极，规格为Φ800×60mm，重量18kg/组，安装在罐壁底部，每2-3米安装1组，共安装8组；阳极采用半环形结构，通过螺栓固定在罐壁上，与罐壁之间涂抹导电膏，确保电连接可靠；阳极表面做好密封防护，避免消防水浸泡导致阳极加速腐蚀。施工过程中，严格控制阳极安装精度，确保阳极与罐壁贴合紧密，安装完成后，全面检测保护电位，确保罐壁所有部位均达到有效保护范围。
工程投用后，运行4年期间，消防水罐无腐蚀泄漏现象，罐壁表面完好，阳极腐蚀均匀，剩余重量约为初始重量的68%，保护电位稳定在-0.90V左右，防腐效果达到设计要求，确保了消防水罐的安全备用。实操总结来看，海洋环境中应用镯式锌合金牺牲阳极，需重点做好防水、防冲刷处理，选用耐海水腐蚀的锌-铝-镉合金阳极，采用预包装技术和潜水作业方式；储罐领域应用，需根据储罐尺寸、腐蚀环境，合理选择阳极规格和安装方式，重点保护底板边缘、管道连接等腐蚀风险较高的部位，确保电连接可靠和填包料质量，才能实现最佳的防腐效果。
