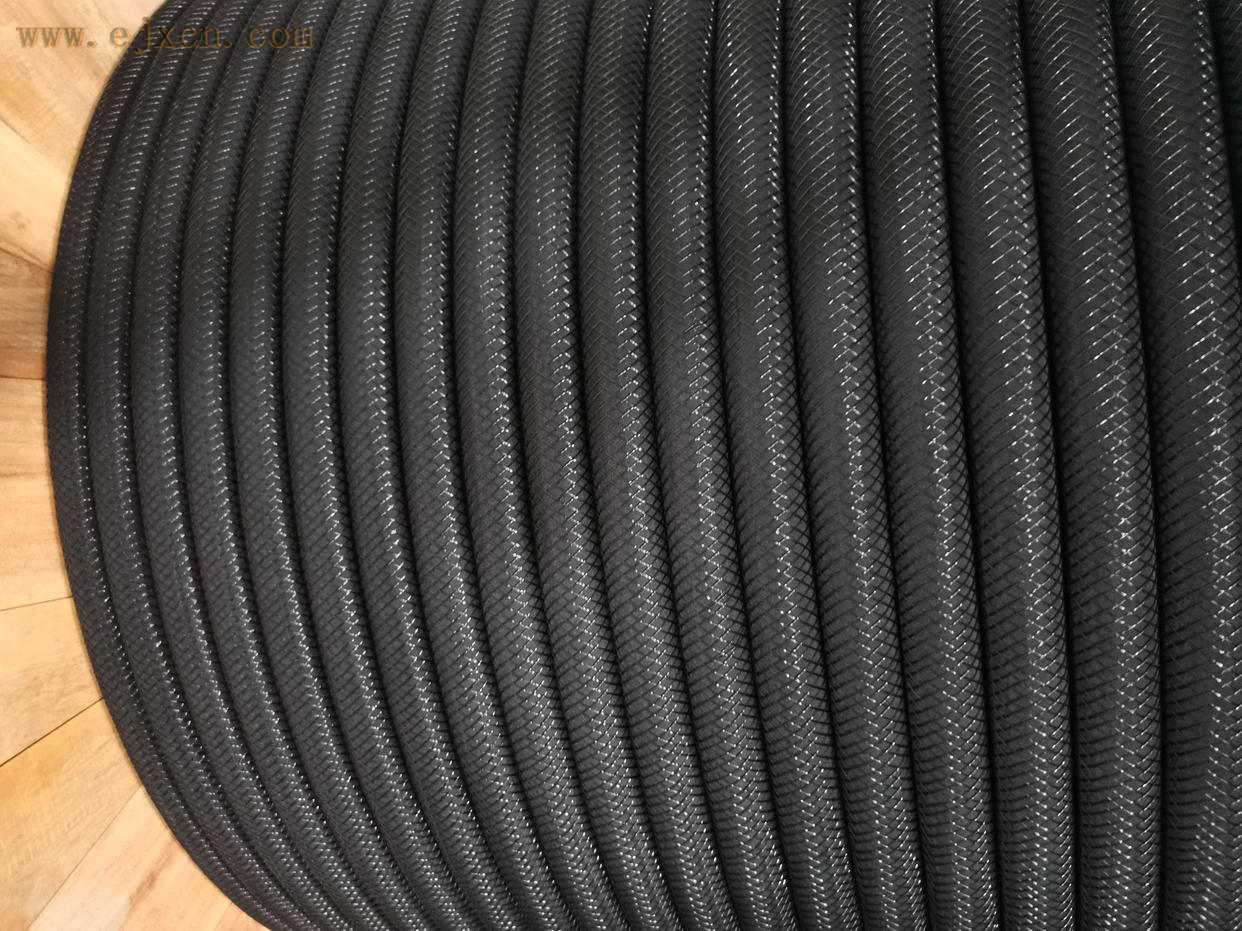

MMO/Ti 柔性阳极作为外加电流阴极保护系统的核心部件，凭借其电流分布均匀、安装灵活、使用寿命长等优势，广泛应用于埋地管道、储罐底板、海洋平台等金属结构的防腐蚀保护。其安装接线质量直接决定阴极保护系统的运行稳定性与保护效果，必须严格遵循标准化施工流程，确保每一个环节精准无误。

施工前准备是安装接线的基础，需全面核查材料与工具。材料方面，确认 MMO/Ti 柔性阳极外观无破损、涂层无划痕，配套电缆为铜芯专用阳极线，备齐热收缩套管、玛蹄酯、铜联接管、导电焦炭粉、砂纸、扎丝等辅料。工具需准备压接钳、剥线钳、热风枪、万用表、兆欧表、卷尺、记号笔等，所有工具需校验合格，确保测量与操作精准。同时勘察施工现场，清理沟槽内石块、树根等尖锐杂物，测量土壤电阻率，确认安装环境符合设计要求，避免因环境因素影响安装质量。

阳极敷设需遵循 “平整、顺直、无扭曲” 原则。针对埋地管道，沿管道平行开挖深度 0.8-1.2 米、宽度 30-50cm 的沟槽，底部铺设 10-15cm 厚导电焦炭粉并夯实，将柔性阳极轻放于沟底，与管道间距保持 50-100cm，每隔 3-5 米用专用夹具固定，防止位移。储罐底板采用同心圆环状或放射状敷设，先铺设 10-15cm 清洁砂垫层，阳极环间距控制在 1-2 米，接头处用砂袋压实，避免浮起。敷设时严禁过度弯折，最小弯曲半径不小于阳极直径的 10 倍，防止钛丝断裂或涂层损坏。

接线施工是核心环节，分为一字接头、T 型接头两种常用类型。以一字接头为例，首先处理阳极端部：倒出端部 15mm 碳粉，用扎丝扎紧并剪断 MMO 丝，剥除 30-35mm 电缆护套，用砂纸打磨铜绞线去除氧化层。预套热收缩套管至阳极远端，将铜绞线插入铜联接管，用压接钳垂直压紧，确保压接牢固，接触电阻≤0.001Ω。随后用玛蹄酯螺旋缠绕接头部位，拉伸率控制在 50% 以内，增强密封与绝缘效果。最后将热收缩套管移至接头中心，用热风枪从中间向两端均匀加热，使其完全收缩包裹，达到 IP68 防水等级。T 型接头用于多段阳极分支连接，操作时增加三通铜联接管，其余步骤与一字接头一致，确保各分支连接牢固、绝缘严密。

接线完成后必须进行质量检测，用万用表测量接头两端电阻，正常值应小于 0.1Ω；用兆欧表检测接头与阳极护套绝缘电阻，阻值需≥2MΩ。同时进行拉力测试，轻拉电缆无松动、无滑脱，确认接头连接可靠。检测合格后，分层回填导电焦炭粉与细土，每层厚度不超过 20cm，夯实后覆盖原土，避免大块石块直接撞击阳极。最后将阳极电缆引入防爆接线箱，与恒电位仪正极牢固连接，参比电极引线接入负极，完成系统接线。

日常维护与故障排查是保障长期运行的关键。定期检测系统电位、接地电阻与接头绝缘状况，每年至少 2 次，高腐蚀环境需增加检测频次。若出现保护电位不达标、电流异常波动，优先检查接头是否松动、绝缘层是否破损，及时修复故障接头，确保阴极保护系统持续稳定运行，有效延长金属结构使用寿命。
