工业构筑物（如化工储罐群、冶炼厂房基础、电厂接地系统、工业管道管网等）长期处于复杂腐蚀环境中，土壤中腐蚀性介质含量高、电阻率波动大，对阴极保护系统的稳定性、耐腐蚀性要求极高。预包装贵金属氧化物阳极体深井阳极凭借使用寿命长、电流输出稳定、抗腐蚀性能优良、施工便捷等优势，成为工业构筑物阴极保护的优选方案。与普通场景相比，工业构筑物场景下的阳极安装接线需适配集中保护、高腐蚀、多干扰的特点，针对性优化施工工艺，解决阳极布局、接头防护、系统抗干扰等核心问题，确保各构筑物保护电位均匀，杜绝腐蚀隐患。本文结合工业构筑物施工特点，详细阐述预包装贵金属氧化物阳极体深井阳极的安装接线专项技术，为工业领域防腐工程提供技术支撑。
施工前期规划需结合工业构筑物的布局、规模、腐蚀环境，做好阳极井布设与方案优化。工业构筑物多为集中布局，阳极井布设采用“环形+矩阵”结合的方式，根据构筑物数量、尺寸及土壤电阻率，合理划分保护区域，每2-3个构筑物布设一组阳极井，每组阳极井内布设1-2支预包装贵金属氧化物阳极体，确保电流均匀覆盖整个保护区域，消除保护盲区。阳极井与构筑物基础水平距离控制在10-15米，避开构筑物基础、地下管网、电缆沟等设施，用GPS定位仪精准标记点位，偏差不超过50mm；针对高腐蚀区域（如化工储罐区、酸碱储罐周边），适当缩短阳极井间距，增加阳极体数量，提升保护效果。施工前复测土壤电阻率，高电阻率区域（如砂石地、盐碱地），提前调整阳极井深度至25-35米，备足高纯度焦炭填料，确保接地电阻满足设计要求。
材料选型与验收需适配工业构筑物的高腐蚀环境，预包装贵金属氧化物阳极体优先选用钛基钌铱涂层阳极，涂层厚度不低于20μm，确保耐腐蚀性和催化活性，阳极体外壳选用耐腐蚀不锈钢或高强度PE材质，密封性能优良，可有效抵御工业土壤中的酸碱、盐类等腐蚀性介质侵蚀。预包装内部填料选用含碳量≥95%的高纯度冶金焦炭，混合5%-10%的膨润土，提升填料导电性和黏结性，减少填料流失。配套电缆选用防爆型铜芯交联聚乙烯绝缘电缆，绝缘层耐油、耐腐、耐压，截面积不小于25mm²，满足工业场景大电流传输需求，检测绝缘电阻不低于200MΩ；接线辅料选用耐高温、耐腐、防爆型产品，铜铝过渡接头、热收缩套管、防腐密封胶等均需符合工业防爆标准，避免使用普通辅料导致腐蚀、漏电、打火等安全隐患。
施工前期准备还需做好现场清理与安全防护，工业构筑物施工区域多有设备、管线、电缆等设施，施工前清理施工区域内的油污、碎石、建筑垃圾等杂物，平整夯实场地，做好降水排水措施，保持阳极井施工区域干燥，避免积水影响接线密封性能和填料密实度。安全防护方面，工业厂区多为防爆区域，施工前检测现场可燃气体、有毒有害气体浓度，设置安全警示标志，严禁明火作业，施工设备选用防爆型，作业人员佩戴绝缘手套、安全帽、防毒面具等防护用品，特种作业人员持证上岗，制定应急预案，防范施工安全事故。
阳极井钻孔施工需适配工业厂区复杂场地条件，选用小型防爆钻井设备，避免大型设备碰撞工业设备、管线，钻孔直径控制在400-500mm，深度根据土壤电阻率和构筑物保护需求调整，通常为15-30米，确保阳极体埋设于低电阻率地层。钻井过程中，实时记录地层岩性，遇硬岩地层时，采用冲击钻辅助钻孔，减少对构筑物基础的影响；遇流沙层、含水层时，及时下入镀锌钢管套管护壁，防止井壁坍塌；钻井完成后，用清水冲洗井内岩屑，确保沉渣厚度不超过50mm，检测井壁垂直度，偏差≤1%，确保阳极体可顺利下放。

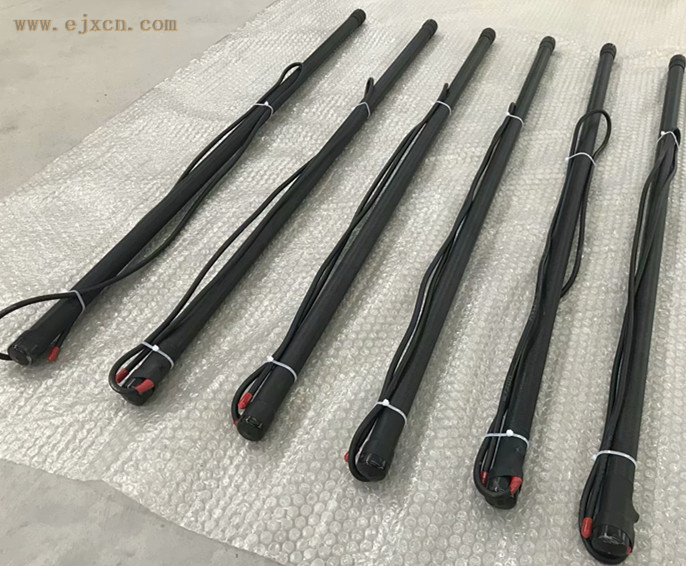

预包装阳极体组装与下放需注重保护阳极涂层和密封性能，工业场景下阳极体搬运路径可能经过设备、管线，搬运时采用专用吊装工具，轻装轻卸，用软质吊带包裹阳极体，避免碰撞、摩擦导致外壳破损、涂层脱落。下放时，采用防爆小型吊车缓慢下放，下放速度控制在0.3m/min以内，用导向杆保持阳极体垂直居中，避免碰撞井壁和套管，下放到位后，用钢缆和井口支架双重固定，防止地质沉降或外力扰动导致阳极体移位；阳极电缆同步下放，穿防爆PE保护管，固定在井壁套管内壁上，避免电缆晃动、摩擦受损，电缆引出端做好临时密封，防止杂质、水分进入。
填料补充与回填需兼顾导电性能和防腐要求，工业高腐蚀区域，填料选用高纯度冶金焦炭与膨润土的混合填料，粒径3-6mm，干燥无杂质，通过导管向井内分层注入，每次填充高度400mm，用井下振捣工具强力振捣，确保填料密实度不低于93%，填料需完全包裹预包装阳极体，四周厚度不小于120mm，顶部覆盖厚度不低于200mm，形成良好的导电通道，同时隔绝土壤中的腐蚀性介质。填充完成后，向井内灌注防腐密封液，增强填料防腐性能，再用细土分层回填至井口，夯实后浇筑混凝土密封，防止地表水、工业废液渗入井内，损坏阳极体和电缆。
接线施工采用“集中汇流、分区控制”的方式，适配工业构筑物集中保护需求，每口阳极井的阳极电缆引出地面后，穿镀锌钢管保护，沿构筑物周边埋设，埋深不小于1.2m，电缆敷设坡度不小于3‰，便于排水，每隔50米设置一处标识桩，标注阳极井位置和接线点位，方便后期检修。各阳极井的电缆依次引至工业厂区的防爆接线柜，整齐固定在汇流排上，用螺栓紧固，涂抹导电膏防止氧化，接线端子做好标识，区分各阳极井对应的保护区域，接线柜内设置分区控制开关，可根据各构筑物保护电位需求，单独调节对应阳极的电流输出，确保各构筑物保护电位均匀。
接线过程中，重点把控接触电阻和密封性能，剥线时精准控制剥线长度，严禁损伤铜绞线，打磨彻底无氧化层，压接后涂抹导电膏和防腐密封胶，外层缠绕防爆防腐胶带，再套加厚防爆热收缩套管，加热密封牢固，达到IP68防水防爆等级，防止工业废液、水分、腐蚀性气体渗入导致接头锈蚀、打火。多支阳极体并联连接时，采用汇流排均衡电流，确保各阳极体电流输出均匀，避免局部电流过大导致阳极体加速消耗；接线完成后，做好标识，区分正极、负极和参比电极引线，防止接反导致系统失效。
参比电极布设与接线同步进行，在每口阳极井周边和构筑物基础周边布设硫酸铜参比电极，间距5-8米，参比电极引线接入防爆接线柜，与恒电位仪负极连接，实时监测构筑物保护电位。接线完成后，开展全面检测，用万用表检测各阳极体导通性能，用兆欧表检测电缆及接头绝缘电阻，阻值不低于2MΩ；采用三极法测试阳极接地电阻，确保≤4Ω；用参比电极检测构筑物各区域电位，偏差不大于50mV，确保保护效果达标。针对工业厂区杂散电流干扰严重的问题，在阳极接线处加装滤波装置，减少杂散电流对阴极保护系统的影响。
系统调试与后期运维需贴合工业厂区生产特点，调试时，逐步调节恒电位仪输出电流，设定保护电位为-0.9~-1.1V（CSE），观察24小时无异常后，投入正常运行，避免调试过程影响厂区生产。后期运维建立分级巡检机制，每季度检查防爆接线柜端子紧固情况、电缆绝缘层和阳极井密封状况，每年开挖检查10%的阳极井，检查填料沉降、阳极体外壳及涂层腐蚀情况，及时补充填料、修复破损接头；发现接地电阻升高、保护电位异常，及时排查故障，采取针对性整改措施。同时，建立运维档案，记录安装接线数据、检测结果、故障修复情况，结合厂区生产计划，合理安排巡检和维护工作，确保预包装贵金属氧化物阳极体深井阳极系统长期稳定运行，为工业构筑物提供可靠的防腐保护。
