500L撬装式MVR蒸发器（316材质）全解析
这是一套小型一体化、可移动的高效蒸发浓缩/结晶设备，核心采用316/316L不锈钢材质，专为化工、制药、食品等行业设计。
核心结构与组成

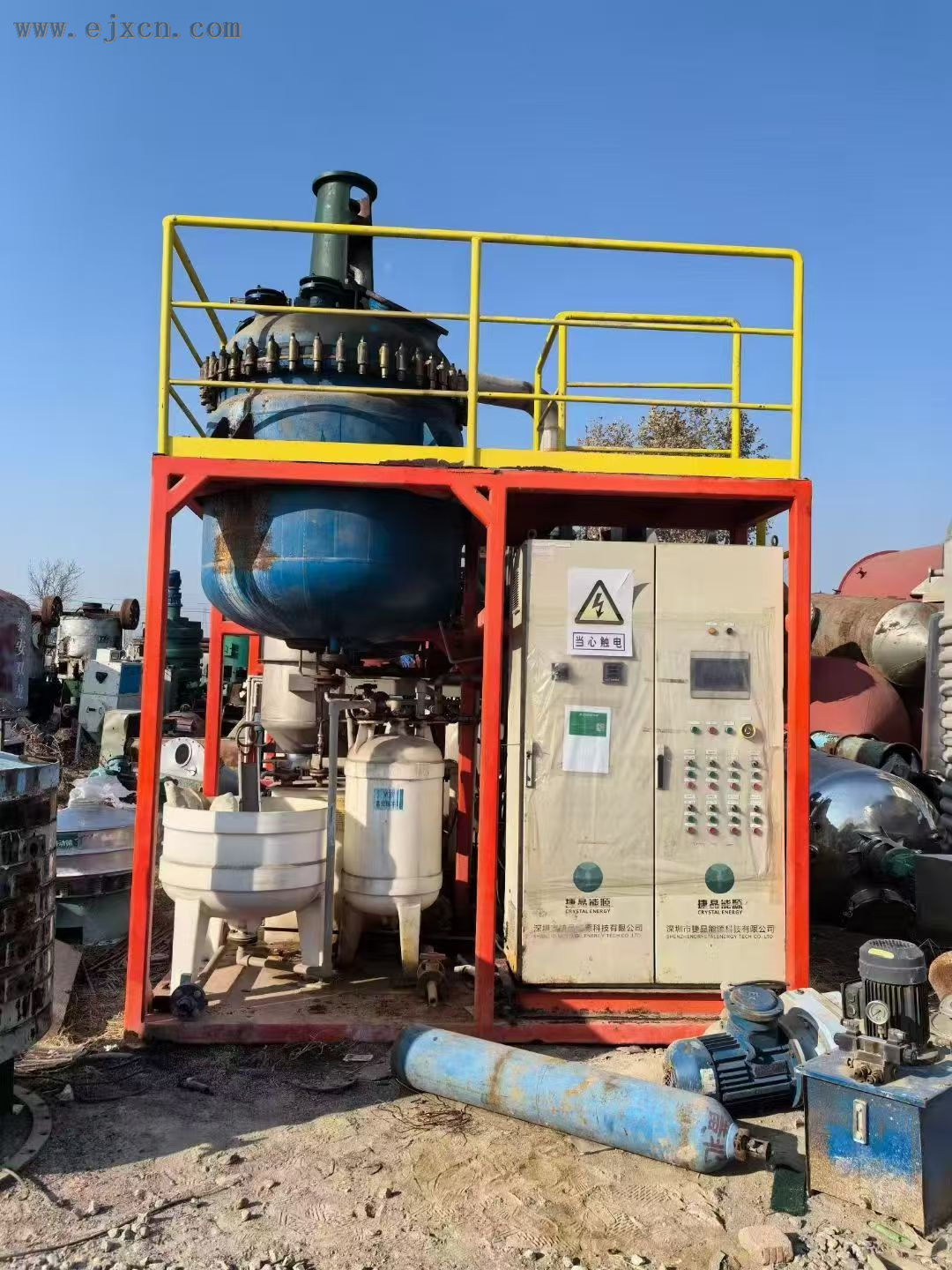

从图片和设备特性来看，它主要包含：
1. 撬装框架：红色钢结构底座，将所有组件集成在一个可吊装/运输的模块上，实现“即插即用”。
2. 蒸发核心：
? 分离器（316材质）：图中银色立式罐体，用于汽液分离，收集浓缩液或晶体。
? 加热器/换热器：与分离器配套，通常为列管或板式结构，负责加热料液产生二次蒸汽。
? 蒸汽压缩机：核心节能部件，将蒸发产生的低温二次蒸汽压缩升温，循环作为加热热源。
3. 辅助系统：
? 强制循环泵/循环水泵：保证料液在系统内稳定流动，防止结垢。
? 冷凝水泵、出料泵：负责排出冷凝水和浓缩液/晶体。
? 反应釜/储料罐（图中蓝色罐体）：可作为原料暂存或反应容器。
? PLC控制系统：实现自动化运行，可无人值守。
4. 安全与防护：全系统采用316不锈钢，耐酸碱、耐腐蚀，尤其适合含氯离子或有一定腐蚀性的物料。
工作原理（MVR核心优势）
1. 料液预热：原液进入系统，与冷凝水换热升温，减少能耗。
2. 蒸发浓缩：预热后的料液在加热器中被加热，产生低温二次蒸汽，料液浓度逐步提高。
3. 蒸汽再压缩：二次蒸汽进入压缩机，被压缩后温度和压力升高，重新作为加热蒸汽送入加热器，实现能量闭环循环。
4. 分离出料：浓缩液/晶体从分离器底部排出，压缩蒸汽冷凝后得到洁净冷凝水，可回用。
节能亮点：相比传统多效蒸发器，MVR技术可节能70%以上，吨水电耗仅20-45kWh，大幅降低运行成本。
?? 316材质的关键价值
• 耐腐蚀性能：316/316L不锈钢含钼元素，对氯离子、弱酸、弱碱的耐受性远优于304不锈钢，适合处理高盐废水、制药废液、食品发酵液等腐蚀性物料。
• 卫生与安全：表面易抛光、易清洁，符合食品、制药行业的GMP卫生标准，可直接接触药品、食品原料。
• 使用寿命：在恶劣工况下（如高温、高盐），316材质的设备寿命更长，维护成本更低。
应用场景
• 制药行业：中药提取液浓缩、抗生素母液脱水、发酵液预浓缩。
• 食品行业：果汁/乳清蛋白浓缩、糖液蒸发、酱油/醋减量处理。
• 化工环保：高盐废水零排放（RO浓水、电镀废水）、有机溶剂回收。
• 新能源领域：锂电池回收液浓缩、盐湖提锂蒸发结晶。
撬装式设计的优势
• 安装便捷：工厂预制完成，现场只需连接水电即可运行，大幅缩短工期。
• 移动灵活：可整体吊装，适合临时项目、多点作业或租赁场景。
• 占地小：集成度高，相比传统分体式设备，占地面积减少30%-50%。
• 投资灵活：500L小处理量，适合中试、小批量生产或前期验证项目。
