随着智能阴极保护技术的发展，双路恒电位仪常与智能阴极保护桩集成，实现远程监控、数据采集和自动控制。本文详细介绍两者联动的安装接线方法。
一、系统集成架构

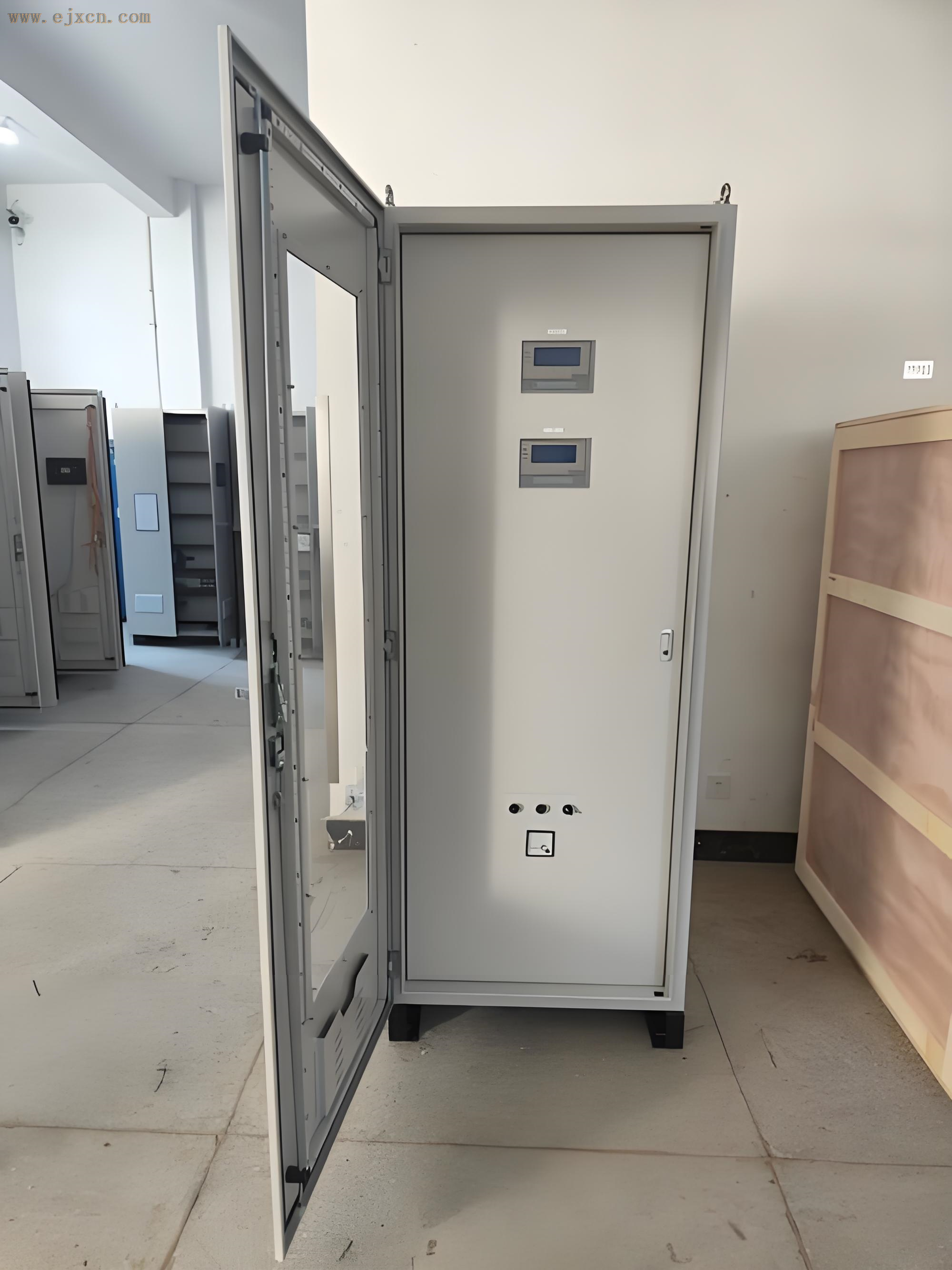

1.双路恒电位仪作为核心控制单元，安装在控制室内。
2.智能阴极保护桩作为现场数据采集与显示单元，安装在阳极地床附近。
3.两者通过通讯总线（如 Modbus、CAN）连接，实现数据互通与远程控制。
二、双路恒电位仪接线
1.完成基础篇中的主电源、双路输出、参比电极接线。
2.在设备后方找到通讯接口端子，接入通讯总线电缆。
三、智能阴极保护桩接线
1.电源接线：智能桩接入现场 220V 交流电源或太阳能供电系统。
2.数据采集接线：
3.将双路恒电位仪的电流、电压、电位数据信号接入智能桩的输入端子。
4.接入现场环境传感器（温度、湿度、土壤电阻率）的数据信号。
5.通讯接线：通过通讯总线将智能桩与双路恒电位仪连接，实现数据双向传输。
6.输出控制接线：智能桩的控制信号接入恒电位仪的远程控制接口，可实现远程启停、参数调节。
四、联动调试与功能测试
1.调试双路恒电位仪与智能桩的通讯连接，确保数据实时传输。
2.在智能桩上远程调节恒电位仪的输出参数，观察设备响应是否及时。
3.测试数据存储与上传功能，确保历史数据可追溯。
4.验收时需验证智能桩的远程控制功能是否可靠，数据显示是否准确。
-
