随着智能阴极保护技术的快速发展，可控硅恒电位仪已逐步与智能阴极保护系统集成，实现远程监控、数据采集、自动调节、故障报警等智能化功能，大幅提升阴极保护系统的运维效率和保护精度。智能联动系统的核心是可控硅恒电位仪与智能阴极保护桩、数据采集模块、远程监控平台的接线协同，其接线的规范性直接决定系统的智能化水平和运行稳定性，尤其需注重通讯回路、数据采集回路的接线，避免信号干扰、数据传输异常。本文结合智能阴极保护系统的集成架构，详细阐述可控硅恒电位仪与智能系统联动的安装接线方法，涵盖系统架构、核心接线、调试校准等环节，为智能阴极保护工程提供专业指导。
智能联动系统的架构组成的核心包括四大单元：可控硅恒电位仪（核心控制单元）、智能阴极保护桩（现场数据采集与执行单元）、数据采集模块（信号转换与传输单元）、远程监控平台（远程控制与数据分析单元）。其中，可控硅恒电位仪负责输出直流电流，实现对被保护构筑物的阴极保护；智能阴极保护桩负责采集现场电位、电流、土壤电阻率等数据，同时接收远程控制指令，调节现场参数；数据采集模块负责将现场数据转换为标准通讯信号，传输至远程监控平台，同时将远程指令传输至可控硅恒电位仪；远程监控平台负责实时监控系统运行状态，存储历史数据，发出控制指令和故障报警。四大单元通过通讯总线连接，实现数据互通、协同工作。
施工前准备需重点关注智能设备的适配性和通讯兼容性，确保各单元接线协同。首先核对可控硅恒电位仪的通讯接口类型（通常为RS485、以太网），确认其支持的通讯协议（如Modbus、CAN）与智能阴极保护桩、数据采集模块一致，避免通讯不兼容；检查智能设备的型号、参数，确保与工程设计要求一致，智能阴极保护桩需具备数据采集、远程控制功能，数据采集模块需具备信号转换、抗干扰能力。配套材料除常规电缆、辅材外，需额外准备通讯总线电缆（如RS485通讯线、以太网电缆）、信号转换器、防雷通讯模块，通讯电缆需选用屏蔽型，具备抗干扰能力，避免数据传输异常。

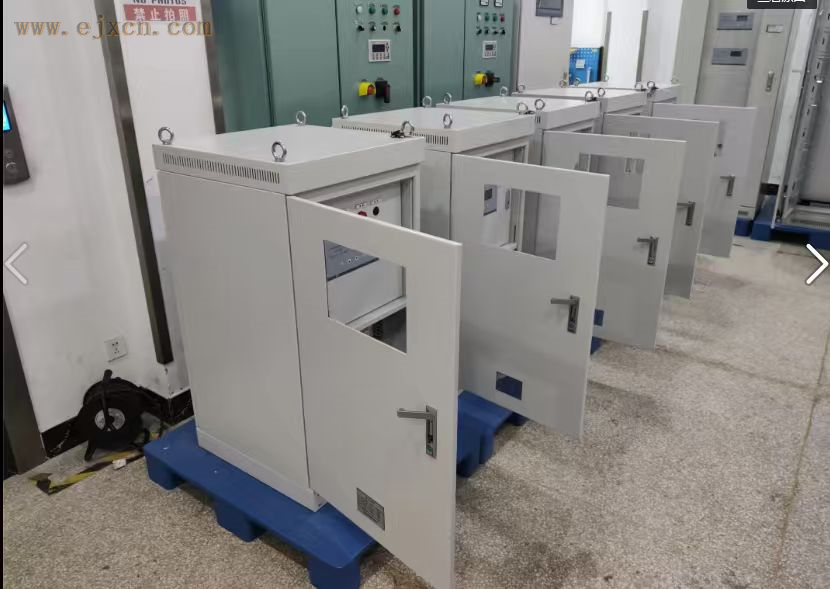

设备就位与布局需结合智能系统的集成需求，可控硅恒电位仪安装在控制室内，靠近电源和被保护构筑物的汇流点，便于接线和维护；智能阴极保护桩安装在被保护构筑物附近、阳极地床周边，根据工程规模合理布置，确保数据采集的全面性；数据采集模块安装在控制室内，靠近可控硅恒电位仪，便于通讯接线；远程监控平台安装在监控中心，通过通讯总线与数据采集模块连接。设备就位后，按照规范固定，确保稳固、水平，预留足够的操作和散热空间。
核心接线环节分为常规接线和智能联动接线两部分，常规接线（主电源、输出、参比、接地）与基础实操版一致，重点规范智能联动接线，包括通讯回路接线、数据采集回路接线、远程控制回路接线。
通讯回路接线是智能联动的核心，负责各单元之间的数据传输。首先将可控硅恒电位仪的通讯接口（RS485或以太网）与数据采集模块的对应通讯接口连接，采用屏蔽通讯电缆，接线时确保正负极（A、B端子）对应正确，避免接反，通讯电缆的屏蔽层单端接地，接地电阻≤4Ω，减少杂散电流干扰。然后将智能阴极保护桩的通讯接口与数据采集模块的通讯接口连接，多台智能桩可采用总线型布线，确保通讯信号稳定，通讯电缆的敷设需与主电源电缆、输出电缆分开，间距不小于1米，避免干扰。最后将数据采集模块的以太网接口与远程监控平台的通讯接口连接，采用以太网电缆，确保网络通畅，实现远程数据传输和控制。
数据采集回路接线负责将现场数据传输至可控硅恒电位仪和远程监控平台。智能阴极保护桩内置电位传感器、电流传感器、土壤电阻率传感器，将传感器的信号电缆接入智能桩的对应输入端子，接线时确保信号极性正确，接头密封可靠，避免信号丢失。智能桩的输出信号电缆接入数据采集模块的输入端子，数据采集模块将模拟信号转换为数字信号后，传输至可控硅恒电位仪和远程监控平台，可控硅恒电位仪根据采集到的电位数据，自动调节输出参数，实现精准保护。同时，将可控硅恒电位仪的输出电流、电压数据信号接入数据采集模块，传输至远程监控平台，便于实时监控设备运行状态。
远程控制回路接线负责实现远程监控平台对可控硅恒电位仪的启停、参数调节控制。将数据采集模块的控制信号输出端子与可控硅恒电位仪的远程控制接口连接，接线时确保控制信号极性正确，连接牢固，控制信号电缆选用屏蔽型，避免干扰。远程监控平台发出的控制指令（如启停设备、调节输出电流、设置保护电位），通过数据采集模块传输至可控硅恒电位仪，设备根据指令执行相应操作，同时将操作反馈信号传输至远程平台，实现闭环控制。
防雷与抗干扰处理是智能联动接线的重点，智能系统的通讯回路、数据采集回路对干扰极为敏感，需做好防雷和抗干扰措施。在主电源输入端加装电源防雷器，在通讯接口、数据采集接口加装信号防雷器，防雷器的接地端可靠接入接地网；通讯电缆、数据采集电缆均采用屏蔽型，屏蔽层单端接地，避免杂散电流和电磁干扰；各设备的接地系统相互独立，又相互连通，形成完整的接地网，接地电阻≤4Ω，确保设备和信号安全。
接线完成后，需进行全面的检查、绝缘测试和通讯测试。外观检查核对所有接线是否牢固、标识清晰，通讯回路、数据采集回路的正负极接线正确，无接反、漏接现象；绝缘测试采用兆欧表测量各回路的绝缘电阻，确保符合标准；通讯测试重点检查各单元之间的通讯连接，启动数据采集模块，观察可控硅恒电位仪、智能阴极保护桩与远程监控平台的数据传输是否正常，无数据丢失、信号中断现象。
通电调试与校准需分步骤开展，确保智能联动系统正常运行。第一步，调试可控硅恒电位仪的常规功能，启动设备，检查输出电流、电压、保护电位是否稳定，可控硅触发正常；第二步，调试数据采集功能，检查智能阴极保护桩的传感器数据采集是否准确，数据传输至远程平台是否实时、无误；第三步，调试远程控制功能，在远程监控平台发出启停、参数调节指令，观察可控硅恒电位仪是否能准确响应，操作反馈是否及时；第四步，校准系统参数，根据被保护构筑物的保护要求，设置保护电位范围、数据采集频率、故障报警阈值，确保系统运行符合设计要求。
后期运维需重点关注智能联动系统的通讯状态和数据采集准确性，定期检查通讯电缆、接线端子是否松动、破损，定期校准智能传感器和参比电极，定期检查防雷器是否失效，及时处理数据传输异常、通讯中断等故障。同时，定期备份远程监控平台的历史数据，分析系统运行趋势，优化设备参数，确保智能阴极保护系统长期稳定运行，充分发挥可控硅恒电位仪的精准控制优势和智能系统的运维效率优势。
