预包装贵金属氧化物阳极体深井阳极的安装接线质量，直接决定阴极保护系统的保护效果、运行寿命和安全稳定性，相较于普通阳极，其结构精密、涂层脆弱、密封要求高，施工过程中若出现材料不合格、钻孔偏差、阳极损伤、接线虚接、密封不严、填料不规范等问题，易引发接地电阻超标、电流分布不均、接头锈蚀断路、保护电位不达标等故障，严重时导致阳极体涂层脱落、密封失效，甚至阴极保护系统完全失效，造成埋地金属构筑物腐蚀损坏，引发安全隐患。因此，需建立全流程质量控制体系，细化各环节管控标准，精准排查常见故障，采取针对性整改措施，保障安装接线合规达标，充分发挥预包装贵金属氧化物阳极体的优良性能，延长阴极保护系统使用寿命。

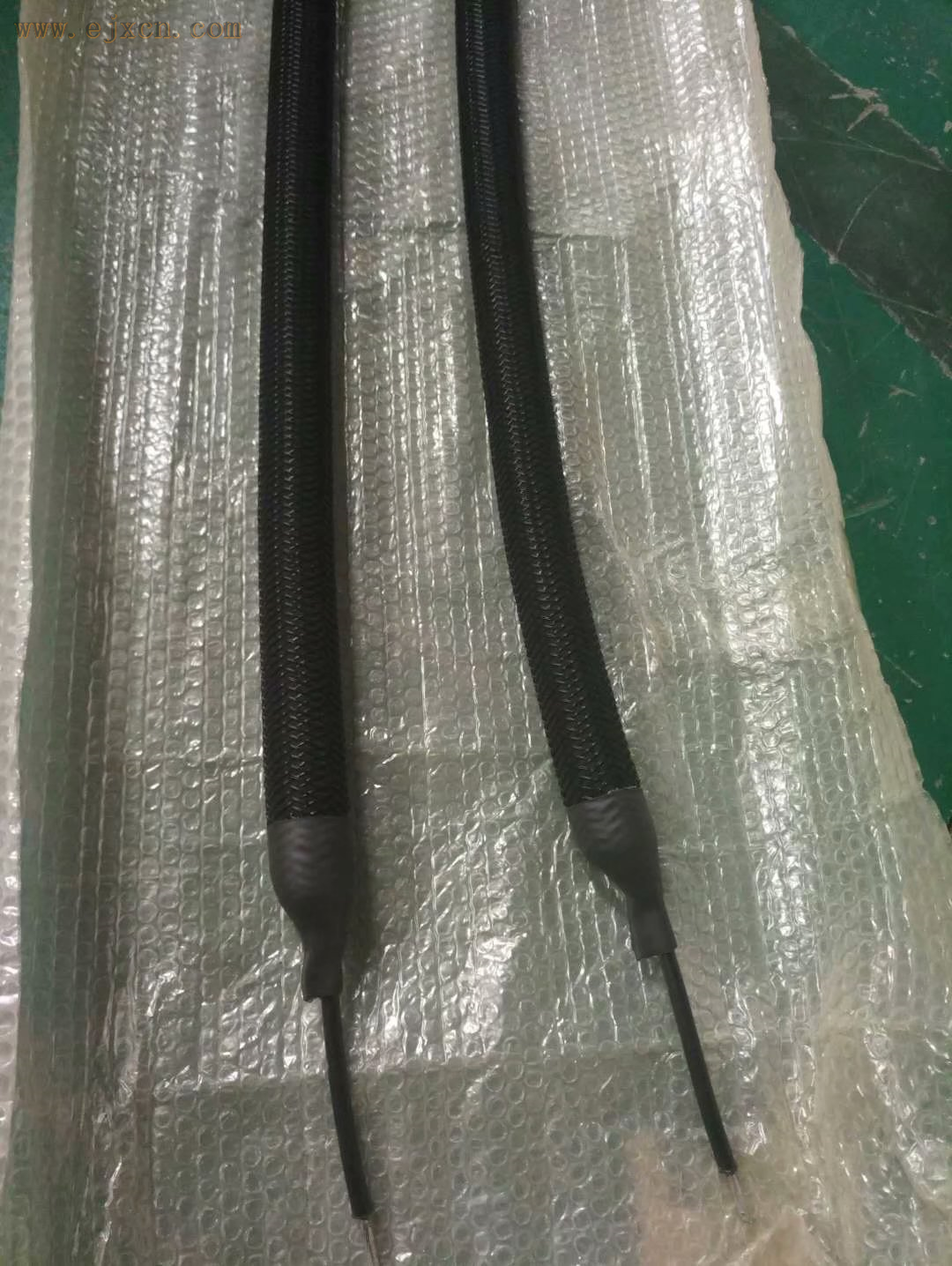

施工前期质量把控是第一道防线，核心做好材料验收和方案审核，从源头杜绝质量隐患。材料验收需严格查验预包装贵金属氧化物阳极体的出厂合格证、性能检测报告，核对阳极体材质、涂层厚度、规格尺寸、密封性能等参数符合行业标准和设计要求，逐件检查阳极体外壳无破损、无变形、无裂纹，密封处无填料泄漏；阳极接线柱牢固无松动、无锈蚀，涂层均匀无脱落、无针孔，可用专业仪器检测涂层厚度和附着力，不符合要求的阳极体一律清退，严禁入场使用。预包装内部填料需核查含碳量、粒径、密实度，确保无结块、无杂质，导电性能达标；配套电缆、铜铝过渡接头、热收缩套管、防腐密封胶等辅料，需与阳极体适配，检测电缆绝缘电阻、辅料耐腐性能，防爆场景需选用防爆型辅料，杜绝使用老化、变质、规格不符的材料。
方案审核环节，结合施工区域地质条件、被保护构筑物特点、土壤腐蚀环境，优化阳极井布设方案、钻孔参数、接线工艺和检测标准，明确阳极井深度、孔径、阳极体数量及间距，针对高电阻率、高腐蚀、易沉降等特殊场地，制定专项施工方案。技术交底需到位，确保施工人员熟悉预包装贵金属氧化物阳极体的结构特点、操作规范、质量标准和安全要求，重点培训阳极体搬运、涂层保护、接头密封、填料填充等关键环节的操作技巧，特种作业人员需持证上岗，考核合格后方可参与施工，避免因操作不规范导致质量隐患。
钻孔与井壁处理质量控制，重点把控钻孔精度和井壁稳定性，这是阳极体顺利安装和接地电阻达标的关键。钻孔前，精准定位阳极井点位，偏差不超过50mm，核对钻孔位置与被保护构筑物、地下障碍物的距离，确保符合设计要求；钻孔过程中，实时监测井壁垂直度，偏差≤1%，遇流沙层、含水层及时采取套管护壁措施，防止井壁坍塌，避免因井壁坍塌导致阳极体无法下放或损坏；钻井完成后，彻底清理井内岩屑和泥浆，用清水反复冲洗，直至返水清澈，确保沉渣厚度不超过50mm，井壁平整无松动，若沉渣厚度超标或井壁不平整，需重新冲洗或修整井壁，否则会影响填料密实度和接地电阻性能。钻孔深度和孔径需符合设计要求，深度偏差不超过±500mm，孔径偏差不超过±50mm，避免因钻孔偏差导致阳极体无法顺利下放或填料填充不密实。
阳极体组装与下放质量控制，重点规避阳极体损伤、涂层脱落和移位。阳极体搬运时，采用软质尼龙吊带缠绕阳极体中部，轻装轻卸，严禁碰撞、摔落、挤压，严禁用阳极接线柱或电缆作为起吊点，防止接线柱断裂、外壳破损、涂层脱落；预包装阳极体若为分段式，拼接时采用专用连接器固定，接头处加装绝缘垫片，缠绕防腐胶带并套热收缩套管密封，确保接头绝缘、防水，避免漏电。下放时，保持阳极体垂直居中，缓慢下放，下放速度控制在0.3-0.5m/min，用导向杆辅助，避免碰撞井壁和套管，防止阳极体外壳破损、涂层划伤；下放到位后，及时用钢缆和井口支架双重固定，防止地质沉降或外力扰动导致阳极体移位，同时确保阳极接线柱朝上，便于后续接线操作；电缆同步下放时，避免缠绕、扭曲，做好防护措施，防止电缆绝缘层划伤。
填料填充质量控制，是降低接地电阻、提升电流传导效率的核心，同时也是保护阳极体、隔绝腐蚀介质的关键。填料需选用纯净、颗粒均匀的高纯度冶金焦炭，含碳量≥90%、粒径2-6mm，无杂质、无结块，填充前过筛去除大块石块和泥土；填充过程中，采用导管分层投放、分层夯实，每次填充高度不超过0.5米，密实度≥1.6g/cm³，确保填料与阳极体紧密接触，无空隙，填料需完全包裹阳极体，四周厚度不小于100mm，顶部覆盖厚度不低于150mm，避免阳极体直接与土壤接触导致涂层老化、腐蚀。填充完成后，及时灌水浸润填料，提升导电性能，回填细土时分层夯实，避免使用石块、建筑垃圾回填，防止损伤阳极体和电缆；高腐蚀、高电阻率区域，需优化填料配比，混合适量膨润土或导电剂，提升填料导电性能和黏结性。
接线施工质量控制，严格执行“三检制”（自检、互检、专检），重点把控接触电阻和密封性能。剥线环节，精准控制剥线长度（30-35mm），严禁损伤铜绞线，用细砂纸彻底打磨铜绞线表面的氧化层和油污，直至露出金属光泽，均匀涂抹导电膏，增强导电性能，减少接触电阻；压接环节，选用匹配的压接模具，均匀施压，确保压接牢固，无虚压、漏压、翘边，接触电阻控制在0.001Ω以内，压接完成后，检查压接处无松动、无裂纹；密封环节，防腐胶涂抹均匀、无遗漏，热收缩套管加热均匀，无气泡、无褶皱、无开裂，防爆场景需采用防爆密封工艺，T型接头、汇流接头需增加密封层数，提升防护性能，确保接头达到IP68防水防腐等级，防止水分、腐蚀性介质渗入。接线完毕后，及时做好标识，区分正极、负极和参比电极引线，防止电缆接反、接错，避免导致系统失效。
完工检测质量控制，覆盖电气性能、机械性能和密封性能三大维度，确保施工质量达标。用万用表检测各阳极体及全线导通电阻，排查断路、短路隐患；用兆欧表检测电缆及接头绝缘电阻，阻值不得低于2MΩ；采用三极法测试接地电阻，满足设计要求（通常≤4Ω，高电阻率区域≤10Ω）；对接头进行轻度拉力测试，无松动、无滑脱；检查阳极体固定情况和井口密封性能，确保无移位、无渗漏。隐蔽工程必须经专人验收合格、留存记录后，方可进行回填，严禁未检测直接回填掩盖质量隐患；检测过程中，若发现问题，需立即停工整改，整改合格后重新检测，直至达标。
常见故障排查与防治，需找准成因、针对性处理，确保阳极系统快速恢复正常运行。一是接地电阻超标，电流输出不足，多因电缆接头虚接、绝缘层破损漏电、焦炭填料不实、气堵严重，排查时用兆欧表定位漏电点，拆开接线箱检测接头电阻，整改措施为重新压接焊接虚接处，修补或更换破损电缆，补填焦炭并振捣密实，疏通导气管排出气体，高电阻率区域可增设辅助阳极，并联连接降低整体接地电阻。二是接线端子发热、打火，多因端子松动、接触面氧化、电缆截面积不足、接触电阻过大，整改措施为紧固接线螺栓，打磨氧化层重新涂抹导电膏，更换匹配截面积的电缆，大电流回路采用双端子并联接线，加强接头散热。
三是系统漏电，保护电位失控，多因电缆绝缘层破损、接头密封失效、阳极体与井壁短路，排查时分段检测绝缘电阻，定位漏电隐患点，整改措施为修补破损绝缘层，重新采用多层密封工艺处理接头，调整阳极体居中位置，补填焦炭隔离井壁，避免阳极体与井壁直接接触。四是成组阳极电流不均，多因支路接线电阻差异大、填料密实度不一、阳极体涂层衰减，整改措施为统一更换同规格电缆，均衡调整接线端子力度，补填焦炭保证各阳极体包裹度一致，检测阳极体涂层状况，更换衰减超标阳极体。五是阳极体接头腐蚀、密封失效，多因密封不严、腐蚀性介质渗入，整改措施为重新拆解接头，清理腐蚀部位，采用防爆防腐密封工艺重新密封，更换耐腐蚀接头辅料，做好井口密封，防止介质再次渗入。
后期运维质量管控需常态化，建立完善的运维档案，记录安装接线数据、检测结果、故障修复情况；定期开展巡检，普通区域每3-6个月检测一次，高风险区域每1-2个月检测一次；及时紧固松动的接线端子，修复破损的密封层，更换老化辅料，补充沉降的焦炭填料；定期检测阳极体涂层状况、接地电阻和保护电位，及时调整恒电位仪参数，确保阳极系统稳定运行。同时，加强施工人员技能培训，规范操作流程，从施工、检测、运维全流程严控质量，彻底消除安装接线隐患，充分发挥预包装贵金属氧化物阳极体深井阳极的优良性能，为埋地金属构筑物提供长效、可靠的阴极保护。
