273×2000规格预包装高硅铸铁阳极（“273”指阳极主体直径mm，“2000”指长度mm）是埋地油气管道、水务管道等大型金属构筑物外加电流阴极保护系统的常用专用规格，其预包装结构（阳极主体+导电回填料+防护套管）已在工厂预制完成，现场安装接线需结合其规格特点，严格遵循“定位-埋设-连接-调试”的流程，确保阳极与被保护构筑物形成有效电流回路，实现长效防腐。本文结合该规格阳极的结构特点和现场施工经验，详细讲解安装接线的实操步骤、规范要求及常见问题解决方案，为施工人员提供可直接落地的指导。
施工前准备需重点关注规格核对与环境确认，确保施工适配性。环境确认方面，阳极埋设区域需避开地下管线、电缆、建筑物基础，土壤需无大块岩石（粒径＞100mm需清理），避免影响阳极与土壤的接触稳定性；若为油气管道区域，需配备防爆工具，开挖时设置警示标识，夜间加设警示灯，确认施工区域无杂散电流。参数核对环节，严格确认阳极规格为273×2000mm，预包装回填料为焦炭+石墨混合填料（粒径2-5mm），配套电缆选用截面面积不小于25mm²的耐土壤腐蚀型铜芯电缆，确保与阳极规格、被保护构筑物的保护需求匹配。
工具与材料筹备需针对性配备，满足该规格阳极的施工需求。开挖工具选用挖掘机（或人工铁锹）、卷尺、水平仪，用于开挖阳极坑并确保坑体尺寸达标；连接工具包括铝热焊模具、焊剂、铜质压接端子、螺栓、绝缘胶带，用于实现阳极电缆与系统电缆的可靠连接；防护材料选用Φ30-50mm、耐温≥120℃的热缩管、环氧煤沥青涂料，用于密封电缆接头，防止土壤腐蚀；调试工具包括万用表、硫酸铜参比电极、接地电阻测试仪，用于检测连接电阻、阳极接地电阻及被保护构筑物电位。同时准备充足的回填填料，与预包装内填料材质一致，用于补充回填，确保填料密实。
阳极坑定位与开挖需严格控制尺寸与间距，适配273×2000规格阳极的安装需求。定位原则为阳极与被保护管道平行埋设，距离管道外壁3-5米，避免电流过于集中导致管道过保护；若多支阳极并联，阳极间间距不小于5米，防止阳极间电流干扰。坑体尺寸需满足阳极完全放入且回填料均匀包裹，采用长方体坑体，长度为阳极长度+200mm（两端各留100mm回填料空间），即2200mm；宽度为阳极直径+300mm（两侧各留150mm回填料空间），即573mm；深度需埋设在当地冰冻线以下0.5米，如北方地区冰冻线1.2米，坑深不小于1.7米，坑底需用水平仪校准，确保水平，避免阳极倾斜导致回填料分布不均。
阳极入坑与回填料铺设是保障阳极导电性能的关键。拆除阳极运输保护套，仔细检查预包装套管（通常为聚丙烯编织袋）是否破损，若回填料泄漏需补充，补加量不小于原重量的5%，确保阳极主体完全被回填料包裹。阳极摆放优先采用水平方式，与管道走向一致，平稳放入坑底，确保阳极两端电缆预留长度不小于1.5米，便于后续与系统电缆连接，避免电缆拉扯受力；若场地受限，可采用垂直摆放，确保阳极垂直居中，导气管竖直朝上。回填料铺设采用分层填充方式，先在坑底铺100mm厚回填料，放入阳极后，围绕阳极周围填充回填料，每层厚度200mm，用振捣棒轻振压实，密实度不小于90%，避免出现空洞；回填至与地面齐平时，表面覆盖200mm厚原土（不含石块、杂草），轻微压实，避免破坏下层回填料结构。
电缆连接与绝缘防护需严格遵循低电阻、防腐蚀的要求。首先将阳极两端的引出电缆从坑体侧面预留的电缆槽（深度不小于300mm，宽不小于100mm）引出，避免电缆被土壤挤压破损。导电连接采用铝热焊或压接端子连接两种方式，铝热焊时，剥离电缆铜芯30mm，去除氧化层，放入匹配模具，加入焊剂点燃，冷却后去除模具，用万用表测量连接电阻，确保不大于0.01Ω；压接端子连接时，选用与电缆截面匹配的铜质压接端子，涂抹导电膏后用液压钳压接，压接次数不少于3次，再用螺栓紧固，进一步降低接触电阻。

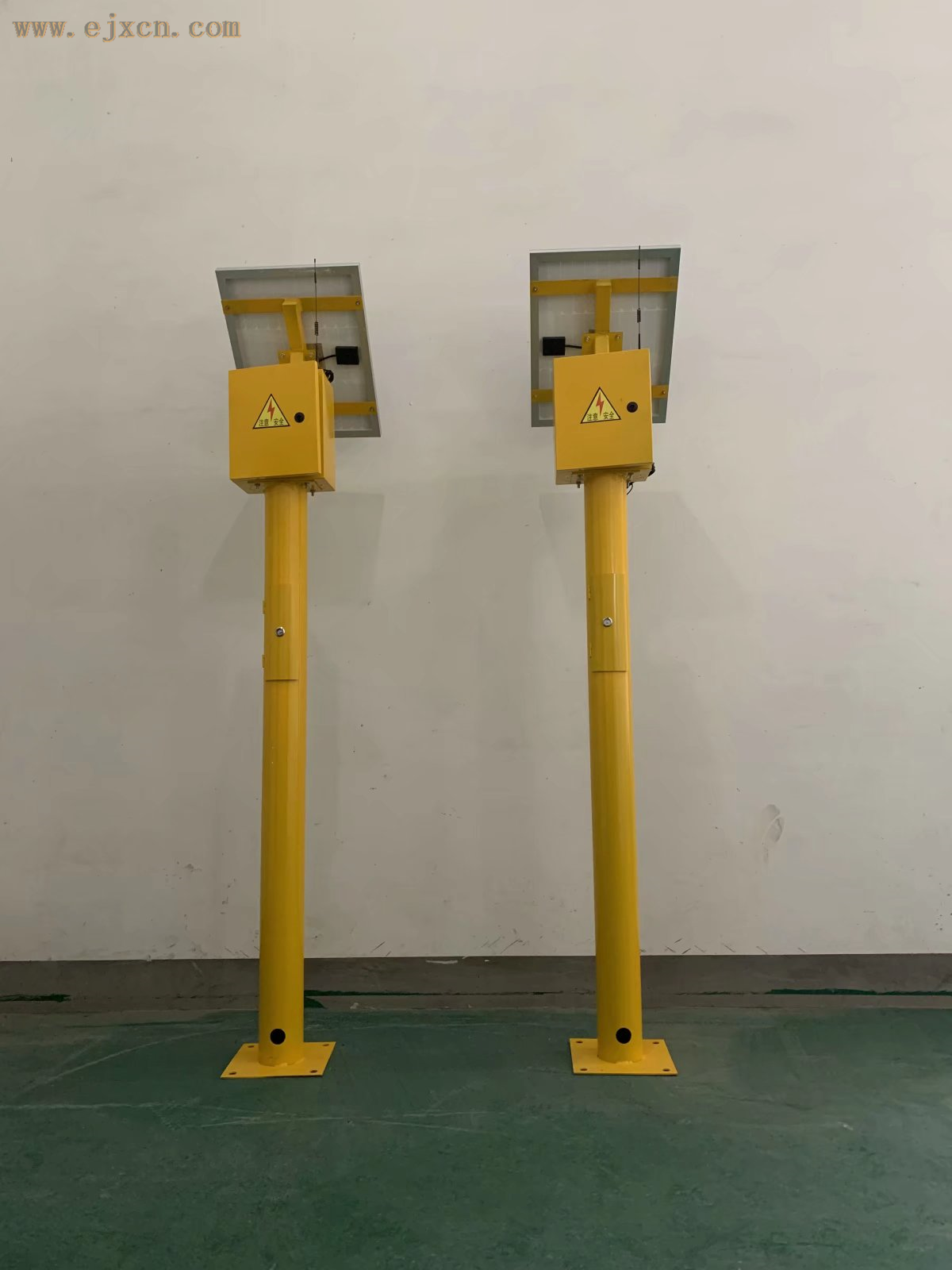

绝缘密封采用三重防护，确保接头不受土壤腐蚀。先用绝缘胶带缠绕接头3层，每层重叠50%，覆盖接头两端各50mm；外层套入热缩管，用热风枪加热收缩，温度控制在120-150℃，确保热缩管紧密贴合接头，无气泡、无松动；最后在热缩管外侧涂刷2层环氧煤沥青涂料，干膜厚度不小于0.5mm，形成完整的防水绝缘防护层。电缆引出地面后，穿PVC护管保护，接入防水接线盒，多支阳极电缆并联汇流后，接入测试桩，再连接恒电位仪正极。
接地电阻测试与系统调试需量化指标，确保阳极有效性。用接地电阻测试仪采用三极法测量阳极接地电阻，要求不大于5Ω，若土壤电阻率高，可通过增加阳极数量或补充回填料降低电阻；开启外加电流整流器，将输出电流调至设计值的50%，用硫酸铜参比电极测量管道保护电位，应达到-0.85~-1.20V（CSE）；观察阳极附近土壤是否有异常发热，用红外测温仪检测，温度不超过环境温度+5℃，若发热异常需检查回填料是否密实、电缆是否短路；连续运行24小时，记录阳极电流输出稳定性，波动范围不超过±5%，确认无故障后，将整流器电流调至设计值，完成安装。
安装后需做好标识、记录与定期巡检。在阳极埋设位置设置永久标识（如混凝土桩），标注“阴极保护阳极”及编号，记录阳极坐标、安装日期、接地电阻值等数据，纳入管道运维档案；每季度检查阳极标识是否完好，每年用接地电阻测试仪复测接地电阻，若大于10Ω需补充回填料；每3年开挖检查回填料是否板结，板结需及时更换；严禁在阳极周围5米内进行开挖作业，严禁将阳极电缆与其他金属管道、电缆连接，防止杂散电流干扰。
