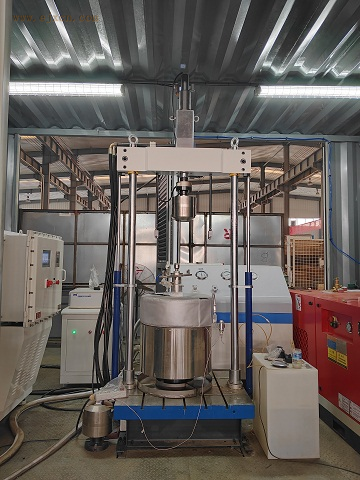

高低温高压氢气介质电液伺服疲劳试验系统，可用于检测、研究金属材料在不同温度压力氢介质环境下的静态拉伸、压缩、动态疲劳试验、能在正弦波、三角波、梯形波、矩形波、斜波等动态载荷下的拉压疲劳特性试验。
试验系统主要由电液伺服疲劳试验主机、油源、冷水机、高温高压氢气釜、高低温恒温循环装置、增压保压装置及控制柜、主机电控箱、试验夹具、撬装式集装箱、氢气检测仪、排风系统、集装箱内照明等部分组成。
各子系统全部固定在撬装式集装箱内，集装箱顶部设置有氢气检测仪，排风系统，操作室单独设置，可以降低安全风险，试验可实现远程控制。
主要技术指标：
1.最大静态试验力：±50kN。
2.最大动态试验力：±50kN。
3.试验频率：0.01～20Hz。
4.平均负荷波动度：±1%。
5.负荷振幅波动度：±2%。
6.位移测量范围：±50㎜。
7.位移准确度：±0.5%FS。
8.静态拉伸加载速率区间：0.003～30mm/s。
9.作动器行程：±50mm。
10.试验控制方式：负荷（应力）、位移、变形等多种控制方式。
11.电液伺服液压源：30L/min 压力：21MPa。
12.试样夹持方式：圆棒型试样螺纹连接，连接螺纹M12；适合板状试样销钉连接，板厚度3mm。
13.力传感器：50kN
14.反应釜容积：4.33L。
15.釜内COD规测量范围 ：-1～+7mm。
16.釜内COD规标距：10mm。
17.反应釜试验压力范围：0～140MPa。
18.反应釜试验温度范围：-50～200℃。
19.釜体材料：镍基高温合金A286。
20.釜体内带测温传感器及温度控制显示仪，具有超温报警装置。
21.釜体上有制冷加热循环液的进口，出口，且在釜体的内胆与外壳加工循环液体流动槽道，保证釜体内上下制冷加热温度均匀。
22.釜体上佩压力表，安全保护阀，进出口阀门，釜体外有隔热保温套。
23.增压保压试验压力：140MPa。
24.增压比：两级增压，75：1 225：1。
25.增压进气压力：＞5MPa。
26.工作气源压力：0.2～0.8MPa。
27.高低温循环装置设定温度范围：-70～+250℃。
28.高低温循环装置温度测量精度：0.1℃。
29.高低温循环装置外循环流量：30L/min。
30.配置氢气泄漏检测仪，泄漏时可声光提示报警和信号输出。
（注：根据配置不同，价格上下浮动。）
-
