高硅铸铁阳极是外加电流阴极保护系统的 “心脏部件”，其基础定义、成分特性与分类，不仅是材料学层面的理论知识，更是工程实践中选型、设计、施工的核心依据。本文将从工程应用视角，重新解读三大核心内容，剖析理论知识与实际工程的衔接逻辑，帮助工程从业者将理论转化为实操能力。
一、基础定义的工程本质：明确系统定位与功能边界
从工程实践角度看，高硅铸铁阳极的基础定义，明确了其三大核心工程边界，这是避免设计失误与施工偏差的关键。
（一）明确与牺牲阳极的工程差异
在防腐工程中，阳极材料分为牺牲阳极与外加电流辅助阳极两大类，二者的选型直接决定系统设计方案。高硅铸铁阳极作为外加电流辅助阳极，其定义明确了适用场景为需要大电流、大范围、长寿命保护的大型工程。而牺牲阳极（如锌阳极、铝阳极）适用于小型、分散式、无外部电源的场景。
例如，某长输油气管道工程，保护距离达 50km，需持续输出大电流稳定保护，优先选用高硅铸铁阳极搭配恒电位仪组成外加电流系统；而某居民小区地下燃气管道，长度仅 1km，分散点位保护，选用锌牺牲阳极更经济便捷。若混淆二者定义，会导致系统设计失效，造成成本浪费或保护效果不达标。
（二）明确核心功能的工程落地要求
定义中明确高硅铸铁阳极的核心功能是稳定输出保护电流、构建完整电化学回路。在工程设计中，这意味着需满足两个硬性要求：
1.阳极接地电阻必须达标（通常≤4Ω），否则电流无法有效传输到被保护金属构件，导致保护电位不达标。
2.阳极输出电流需匹配被保护构件的腐蚀电流密度，根据构件材质、面积、环境计算所需电流，合理配置阳极数量与规格。
例如，某大型储罐群，单罐容积 10000m³，经计算需保护电流 50A，若仅选用 1 根 Φ38mm 实心棒状阳极，其单根输出电流仅 3~5A，无法满足需求，需配置 10 根以上阳极或选用空心管状阳极。
二、成分特性的工程应用：把控质量与性能的核心指标
高硅铸铁阳极的成分特性，是工程质量验收与性能把控的核心依据，工程从业者需明确关键指标的合格范围与超标后果，这是避免采购劣质产品的关键。
（一）核心成分的工程验收标准
1.硅含量：必须控制在 14%~17.5%。工程验收时，可通过光谱分析仪检测硅含量，若含量低于 14%，阳极钝化膜无法形成，短期内会出现腐蚀穿孔；若含量高于 18%，阳极脆化严重，运输安装中易断裂，且铸造成本大幅上升。
2.铬含量：特种型阳极需检测铬含量，确保 1%~5% 的配比。若铬含量不足，高氯环境中阳极钝化膜易被破坏，寿命缩短至 5 年以下，失去特种改性意义。
3.杂质含量：磷≤0.25%、硫≤0.1%。劣质产品常存在杂质超标问题，会导致阳极韧性下降，施工中易开裂，同时引发局部腐蚀，影响系统稳定性。
（二）核心性能的工程实操体现
1.耐腐蚀性：工程中可通过阳极消耗率检测验证性能。正常工况下，通用型阳极年消耗率≤0.5kg/(A?年)，特种型≤0.2kg/(A?年)。若检测发现消耗率超标，说明材质不合格，需及时更换。
2.电化学性能：通过电流密度测试验证，不同环境下的电流密度需符合行业标准。若电流密度过低，说明阳极接地电阻过高，可能是安装时填料不合格或阳极规格偏小，需整改施工。
3.力学性能：重点关注脆性特性。工程施工中，严禁抛掷、敲击阳极，安装时需采用软质吊带吊装，避免断裂。若出现批量断裂，需排查原材料质量问题。
三、核心分类的工程选型：结合工况实现最优配置
分类是工程选型的工具，核心是结合工况实现 “性能与成本的最优平衡”。以下为三类主流分类的工程选型实操案例：
（一）结构形态选型实操
表格
工程场景 推荐阳极品类 选型理由 施工要点
小型储罐（≤5000m³）、短距离管道（≤1km） 实心棒状 成本低、安装灵活、满足基础保护 浅埋安装，埋深≥1m，周围填充焦炭填料

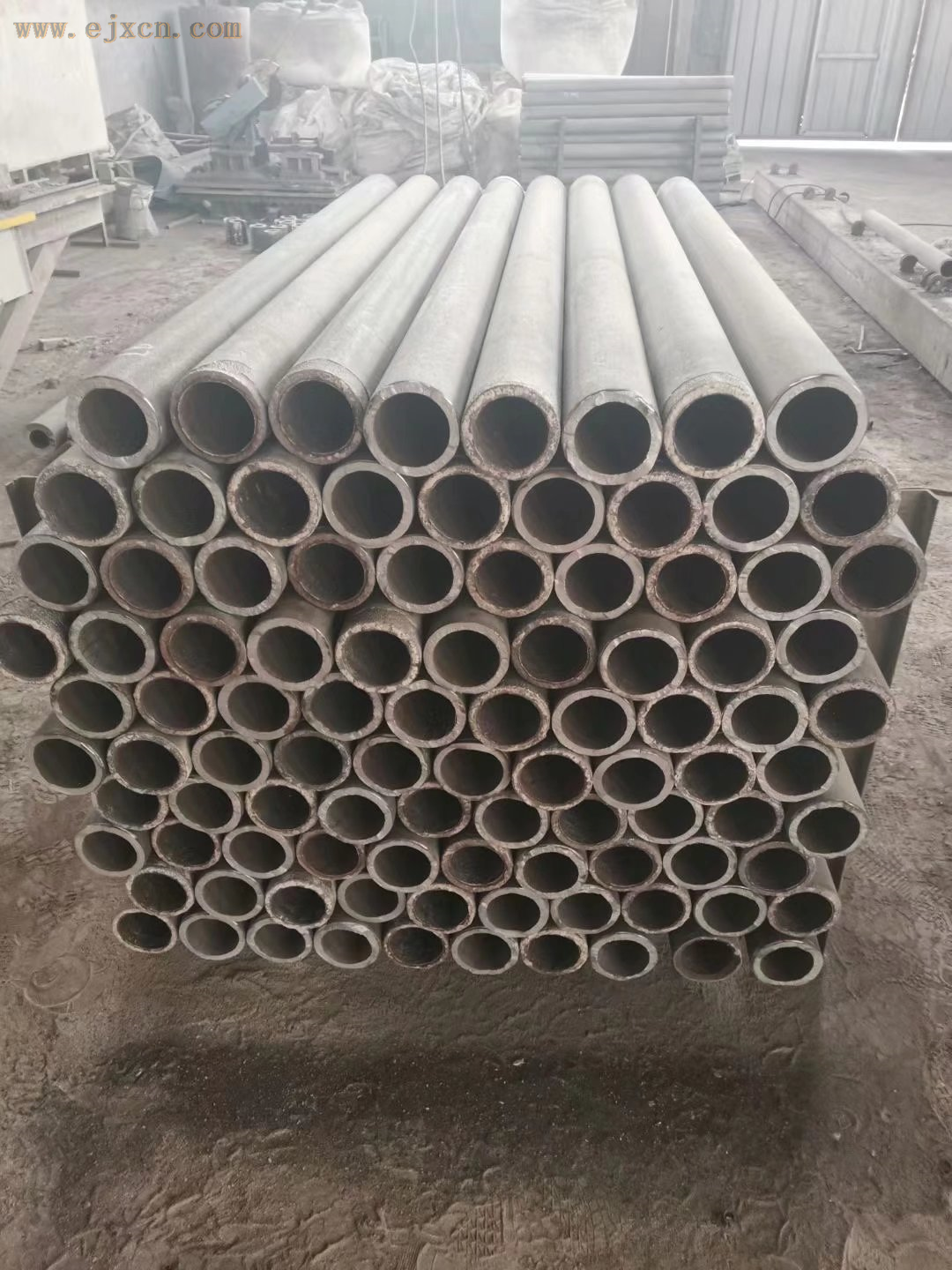

长输管道（＞10km）、大型储罐群 空心管状 表面积大、输出电流足、覆盖广 深井安装，居中放置，填充焦炭填料
野外偏远管道、高电阻率土壤 预包装 施工便捷、接地电阻稳定、工期短 直接埋设，无需现场填料，做好电缆防护
（二）合金改性选型实操
1.沿海盐渍土工程：必须选用含铬型空心管状阳极，抵御氯离子腐蚀，避免阳极快速消耗。
2.化工园区弱酸性环境：选用钼改性型实心棒状阳极，提升耐酸性，防止阳极被介质腐蚀。
3.城市市区管网：选用预包装通用型实心棒状阳极，施工占地小、对周边环境影响小，适配密集管网区域。
（三）分类选型的常见误区规避
1.误区一：所有工程都选用大规格空心管状阳极。纠正：小型工程选用会造成成本浪费，实心棒状即可满足需求。
2.误区二：高氯环境选用通用型阳极。纠正：阳极消耗率会飙升至 1kg/(A?年) 以上，2~3 年即失效，运维成本翻倍。
3.误区三：预包装阳极省略焦炭填料。纠正：预包装阳极内置焦炭，不可省略，否则接地电阻超标，系统失效。
