试验箱又称防水试验箱，防水试验箱根据不同的IPX等级标准分做对应不同的结构，如IPX3/IPX4为试验箱结构（简称箱式），IPX5/IPX6为试验室结构，IPX7/IPX8则为水罐式结构。所以箱式淋雨淋雨试验箱即是等级为的防水试验箱。现在爱佩科技编著给大家讲解一下IPX3与及IPX4的标准详细要求。

3级4级淋雨试验箱详细介绍:

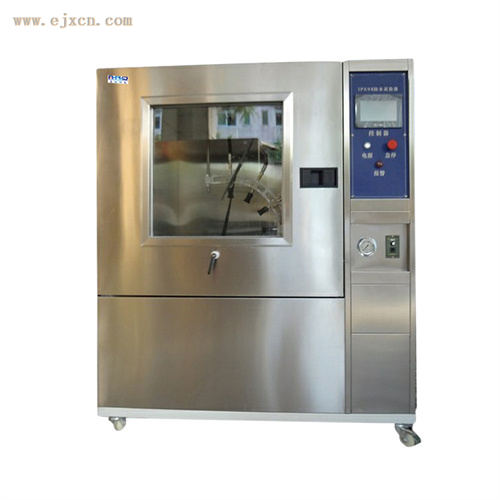

一、产品名称 淋雨试验箱（IPX3/IPX4）

二、产品型号 AP-LY-500

三、控制仪表 进口数显仪表

四、试样限制 本试验设备禁止易燃、易爆、易挥发性物质试样的试验或储存腐蚀性物质试样的试验或

储存生物试验的试验或储存强电磁发射源试验的试验或储存。

五、试验箱用途结构 用途：

主要适用于通讯产品、汽车零部件（如汽车后视镜、汽车音响、汽车电子、汽车照明、汽车灯具、摩托车灯具、摩托车后视镜）、户外照明及信号装置等产品做防水性能测试及IP防水等级测试。

结构：

防水试验箱内箱均采用不锈钢板制作，具有低部位和水满指示，喷水管采用无缝不锈钢管制作，转台采用不锈钢制作，喷头可拆卸并配有堵头，方便客户根据标准要求的喷孔数量随时更换。试验箱箱门为单开门。左开，带有大型观察窗，并配有雨刮。

六、容积、尺寸和重量

6.1. 内容积 512L

6.2. 内箱尺寸 W800XH800XD800        (W* H *D)MM

6.3. 外型尺寸(约) 约W1000XH1200XD1600   (W* H *D)MM

6.4.防水等级 满足国标IPX3、IPX4摆管式淋雨标准

七、性能指标

7.1. 测试环境条件 机器周围环境温度维持在+5~+35℃之间，相对湿度：≤85%；气压：86kPa～106kPa正常大气压力。

7.2. 满足标准 ·产品设计标准:IPX3/4

·国家标准:GB/T16422.38、GB2423.38-90、GB5170.20-90、GB 4208-93 IPX4防水试验方法

7.3. 摆    管 SUS304不锈钢板；管径 φ16mm

7.4. 喷水环半径 400mm  300mm

7.5. 喷水孔径 φ0.4

7.6. 摆管摆幅 边各摆600，共约1200

7.7. 孔径间距 50mm

7.8. 开孔数 25个

7.9. 水流速度 每孔平均水流速度qv1=0.07L/min

7.10. 喷水时间 喷水时间可以设定，设定范围为0~99h 99m 99s

‍
